Manual do usuário SIPLACE HS-60 2 Segurança do funcionamento Versão de software SR.503.xx Edição 07/2003 PT 2.4 Instruções de segur ança para o f unci onamento da m áquina automática 39 2.4 Instruç ões de se gura nça p a…
2 Segurança do funcionamento Manual do usuário SIPLACE HS-60
2.3 Classificação de laser Versão de software SR.503.xx Edição 07/2003 PT
38
2.3.3 Laser da classe 2
Os seguintes grupos de componentes são da Classe de laser 2:
– Célula fotoelétrica de laser, zona de montagem 1 no transporte da PCI
– Célula fotoelétrica de laser, zona de montagem 2 no transporte da PCI
– Scanner do código de barras das PCI
2
2
Raios laser
Não olhe para a radiação!
Manual do usuário SIPLACE HS-60 2 Segurança do funcionamento
Versão de software SR.503.xx Edição 07/2003 PT 2.4 Instruções de segurança para o funcionamento da máquina automática
39
2.4 Instruções de segurança para o funcionamento da
máquina automática
2.4.1 Instruções de segurança para o fecho das tampas de protecção
Para se evitar a ocorrência de riscos de ferimentos ao fechar as tampas de proteção da máquina,
o utilizador tem de obrigar o pessoal a trabalhar com as tampas de proteção de acordo com as
instruções seguintes.
CUIDADO PERIGO DE ESMAGAMENTO DAS MÃOS 2
NO CASO DE TAMPAS DE SEGURANÇA FECHADAS IN CORRETAMENTE

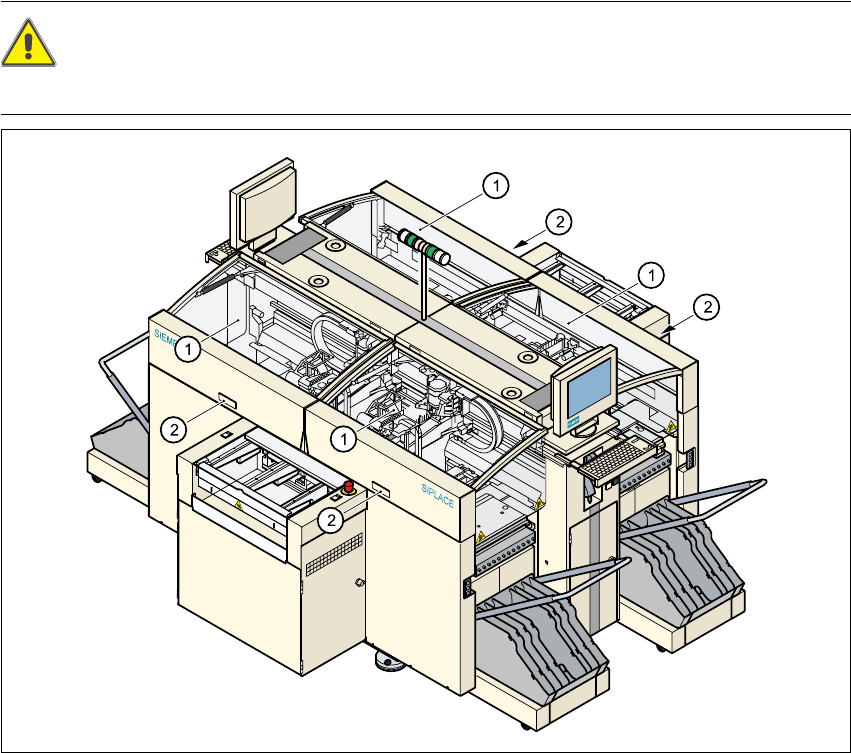

Fig. 2.4 - 1 Instruções de segurança para o fecho das tampas de segurança
2
(1) Tampa de segurança
(2) Peças
2
Æ Para abrir ou fechar as tampas de protecção, utilize sempre os manípulos.
2 Segurança do funcionamento Manual do usuário SIPLACE HS-60
2.4 Instruções de segurança para o funcionamento da máquina automática Versão de software SR.503.xx Edição 07/2003 PT
40
2.4.2 Instruções de segurança para aproximar e afastar o carro de componentes
. 2

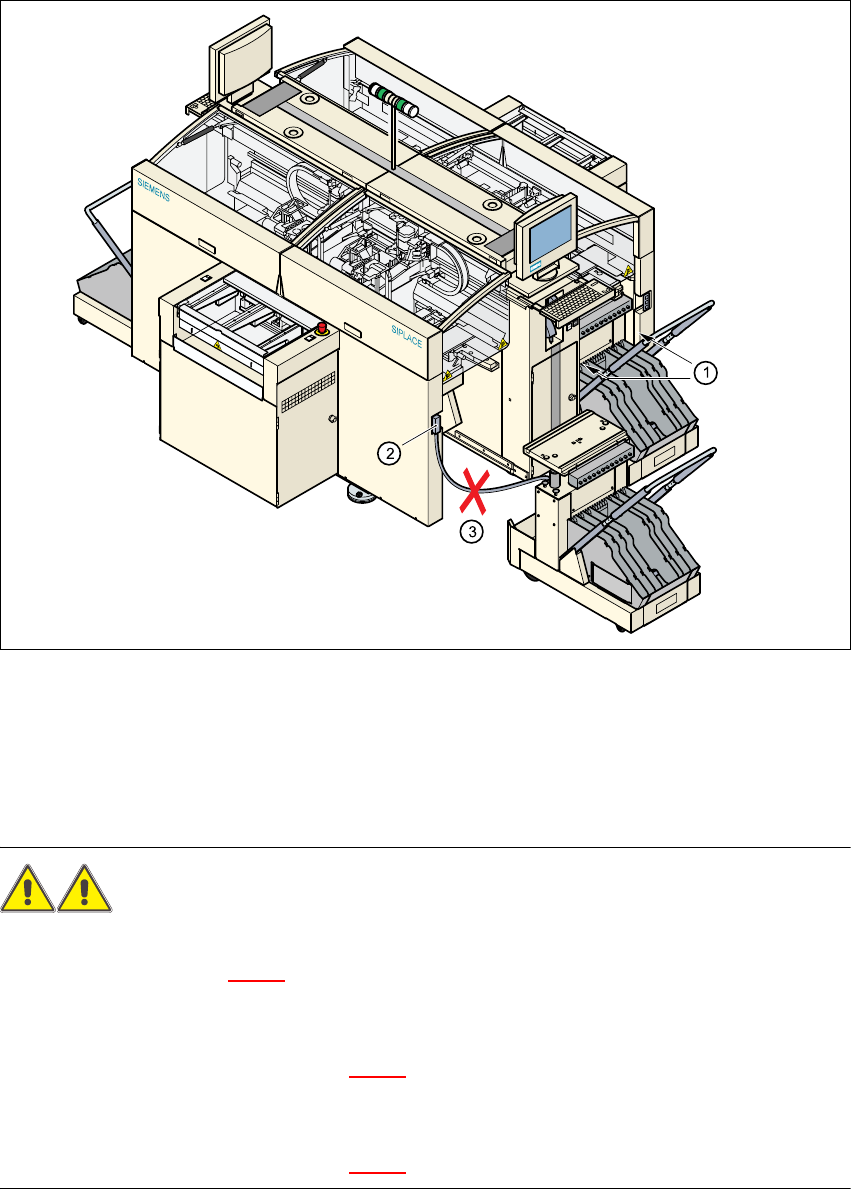

Fig. 2.4 - 2 Instruções de segurança sobre o carro de componentes
(1) Fenda vertical entre a parede da máquina automática e o carro de componentes
(2) Tomada de conexão para alimentação elétrica do carro de componentes
(3) Cabo de conexão para alimentação de ar comprimido e corrente elétrica do carro de
componentes
ALERTA 2
Æ Nunca introduza as mãos na fenda entre o carro componentes e a coluna da máquina auto-
mática (Pos. 1 na Fig. 2.4 - 2
).
Æ O cabo de alimentação para o carro de componentes só pode ser conectado à tomada da má-
quina automática ou retirado da mesma quando o carro de componentes está encostado à
máquina automática (Pos. 2 na Fig. 2.4 - 2
).
Æ É proibido conectar o cabo de conexão do carro de componentes na tomada da máquina au-
tomática e comandar o carro de componentes através do comando de ar comprimido fora da
máquina automática (Pos. 3 na Fig. 2.4 - 2).
