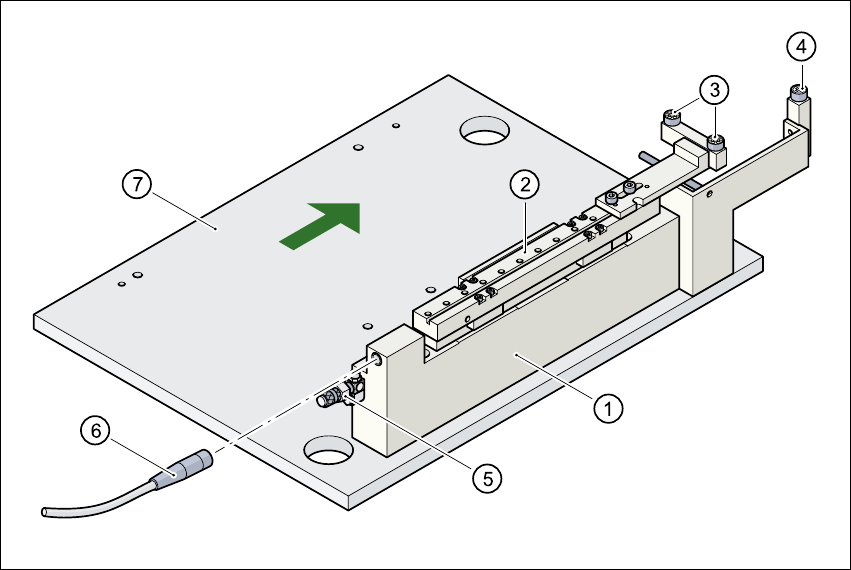

Fig. 7.5 - 1 Constituição da centragem do substrato cerâmico
7
(1) Centragem mecânica do substrato cerâmico
(2) Carro de centrar
(3) Rolamento de esferas
(4) Batente
(5) Conexão do ar comprimido
(6) Cabo de conexão para interruptor de aproximação
(7) Mesa elevatória
7.5.2.3 Manutenção
– Os rolamentos de esferas na centragem X têm de ser limpos e lubrificados com graxa.
– Se necessário, verifique se o accionamento pneumático se desloca facilmente.
– A manutenção do transporte deve ser feita como se descreve nas instruções de conservação.
Manual do usuário SIPLACE HS-60 7 Extensões da estação
Versão de software SR.503.xx Edição 07/2003 PT 7.5 Centragem do substrato cerâmico
169
7.5.3 Dados técnicos
7
7.5.4 Forma recomendada das marcas para substratos cerâmicos
Nos substratos cerâmicos, o contraste entre o material de suporte e a camada condutora é ge-
ralmente muito reduzido. Por isso, na escolha das marcas de ajuste é preciso atender a determi-
nados critérios em relação à forma das marcas e à constituição das marcas. Apresentamos a
seguir recomendações para a forma e a constituição das marcas.
7.5.4.1 Forma das marcas
Sugerimos uma forma quadrangular ou quadrada com lados > 1 mm, com um espaço livre
> 0,5 mm.
7
Fig. 7.5 - 2 Forma recomendada das marcas
Formato do substrato 50 mm x 50 mm até 100 mm x 180 mm
Espessura do substrato 0,5 mm até 1,5 mm
Execução do substrato Sem riscos (sem problemas)
Com riscos (conforme o teste)
Colocação no transporte 2,5 mm
Centragem óptica com módulo de visão das PCI:
Tipo de iluminação no caso de pastas claras:
Tipo de iluminação no caso de pastas escuras e
pequena distância a estruturas vizinhas (> 1 mm):
Módulo de visão das PCI (standard)
Câmara Multicolor (opção)
4 tipos de iluminação à escolha
Critérios de marcas Veja o reconhecimento da localização
do módulo de visionamento de PCI
Espaço livre por baixo do substrato 12 mm
Conexão do ar comprimido 0,55 MPa (5,5 bar)
0,5 mm
1,0 mm
7
7
NOTA
Cruzes simples também são apro-
priadas, mas necessitam de mais
espaço. 7
7 Extensões da estação Manual do usuário SIPLACE HS-60
7.5 Centragem do substrato cerâmico Versão de software SR.503.xx Edição 07/2003 PT
170
7.5.4.2 Constituição das marcas
7
7
7
Sugestão 1
Constituição das
marcas
Pasta de resistência preta como fundo.
Sobre ela, pasta condutora impressa como marca.
Recomendação Fundo em todos os lados 0,75 mm maior do que a marca.
Tipo de iluminação Luz normal
Vantagem Bom contraste; boa nitidez;
Referência Camada condutora
Avaliação Esta combinação conduz aos melhores resultados. Muito recomendável.
Sugestão 2
Constituição das
marcas
Marca de material condutor; p. exp. 6119 e com impressão com passiva-
ção de vidro 4330.
Tipo de iluminação Luz oblíqua
Vantagem Desnecessária operação suplementar
Referência Camada condutora
Avaliação Marcas com menos nitidez do que na sugestão 1. Recomendável.
Sugestão 3
Constituição das
marcas
Marcas da camada condutora contra cerâmica nua como fundo
Tipo de iluminação Luz oblíqua ou luz normal (conforme a pasta)
Vantagem Desnecessária operação suplementar
Referência Camada condutora
Nota Marcas menos nítidas do que na sugestão 2.
O aspecto da marca depende da área vizinha livre. Eventualmente, cada
circuito terá de ser considerado separadamente.
Avaliação Recomendável com reservas.
