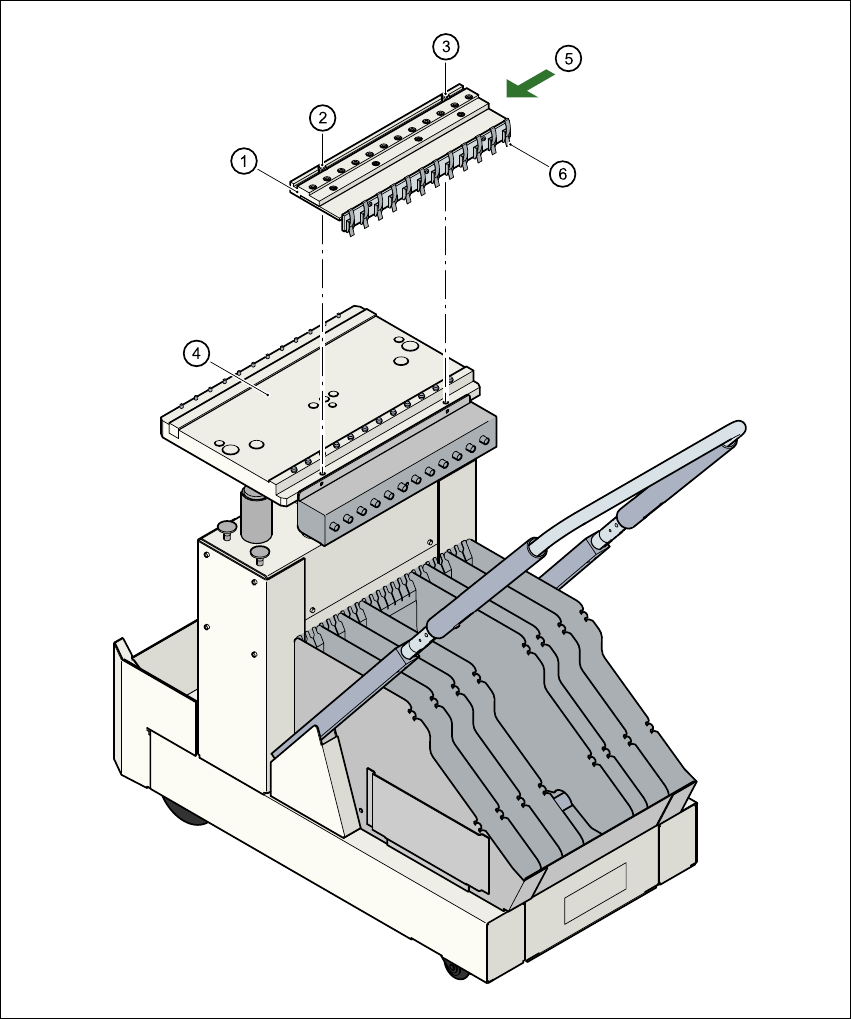

Fig. 6.4 - 3 Alimentação de ar comprimido para alimentadores Bulkcase
6
(1) Distribuidor de ar comprimido
(2) Parafuso DIN 912, M8x20
(3) Parafuso DIN 912, M5x10
(4) Mesa de componentes
Manual do usuário SIPLACE HS-60 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.4 Carro de componentes
143
6.4.5 Suporte para a bobina de fita central em alimentadores de 3 x 8 mm
Alimentadores do tipo 3 x 8 mm S transportam componentes em três pistas de alimentação para
a posição de recolha. As bobinas de fita de ambas as pistas exteriores estão situadas entre as
chapas divisoras no contentor de fita. A bobina de fita central está localizada sobre ambas as
bobinas de fita para as pistas exteriores.
Por esse motivo, para as bobinas de fita centrais é preciso o seguinte equipamento suplementar:
– 1 placa adaptadora para alojamento dos suportes das bobinas de fita (Pos. 1) e
– para cada alimentador, 1 suporte para bobina de fita (Pos. 2)
A placa adaptadora está fixa no carro de componentes por meio de quatro parafusos de cabeça
cilíndrica e os suportes da bobina de fita são encaixados nas aberturas quadrangulares da placa
adaptadora.
Fig. 6.4 - 4 Suporte para a bobina de fita central em alimentadores de 3 x 8 mm
6
(1) Placa adaptadora
(2) Suporte da bobina de fita
6 Manuseio dos componentes Manual do usuário SIPLACE HS-60
6.5 Dispositivo de corte das embalagens Versão de software SR.503.xx Edição 07/2003 PT
144
6.5 Dispositivo de corte das embalagens
6

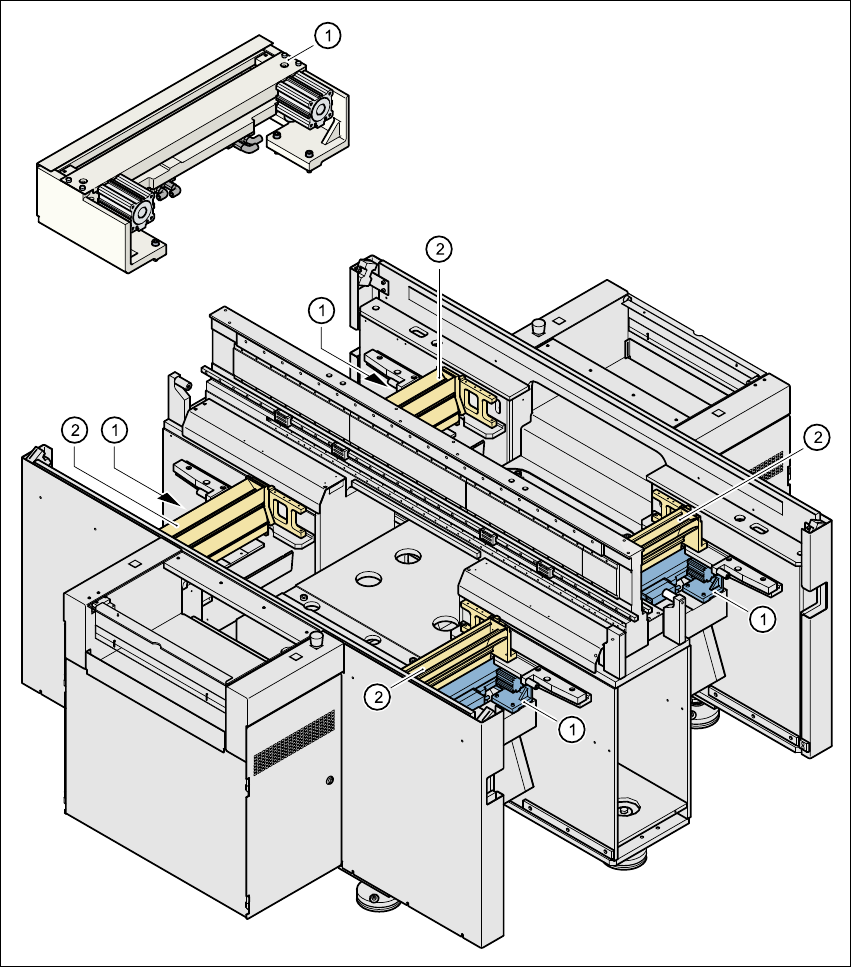

Fig. 6.5 - 1 Localização do dispositivo de corte das embalagens
6
(1) Dispositivo de corte das fitas
(2) Canal de guia da embalagem
