Manual do usuário SIPLACE HS-60 6 Manuseio dos componentes Versão de software SR.503.xx Edição 07/2003 PT 6.5 Dispositivo de corte das embalagens 145 6.5. 1 General idade s A máquina automáti ca de m ontar está equi pada…
6 Manuseio dos componentes Manual do usuário SIPLACE HS-60
6.5 Dispositivo de corte das embalagens Versão de software SR.503.xx Edição 07/2003 PT
144
6.5 Dispositivo de corte das embalagens
6
Fig. 6.5 - 1 Localização do dispositivo de corte das embalagens
6
(1) Dispositivo de corte das fitas
(2) Canal de guia da embalagem
Manual do usuário SIPLACE HS-60 6 Manuseio dos componentes
Versão de software SR.503.xx Edição 07/2003 PT 6.5 Dispositivo de corte das embalagens
145
6.5.1 Generalidades
A máquina automática de montar está equipada com um dispositivo de corte das embalagens em
cada localidade dos quatro carros de componentes. Serve para cortar os desperdícios de fita. As
peças cortadas da fita caem para o coletor de desperdícios no carro de componentes.
Æ Este coletor de desperdícios deve ser esvaziado diariamente.
6
Fig. 6.5 - 2 Dispositivo de corte das embalagens
6
(1) Dispositivo de corte, pneumático
(2) Cilindro de subida curta
(3) Abertura para a saída das embalagens
6 Manuseio dos componentes Manual do usuário SIPLACE HS-60
6.5 Dispositivo de corte das embalagens Versão de software SR.503.xx Edição 07/2003 PT
146
6.5.2 Condução da fita para o dispositivo de corte
6

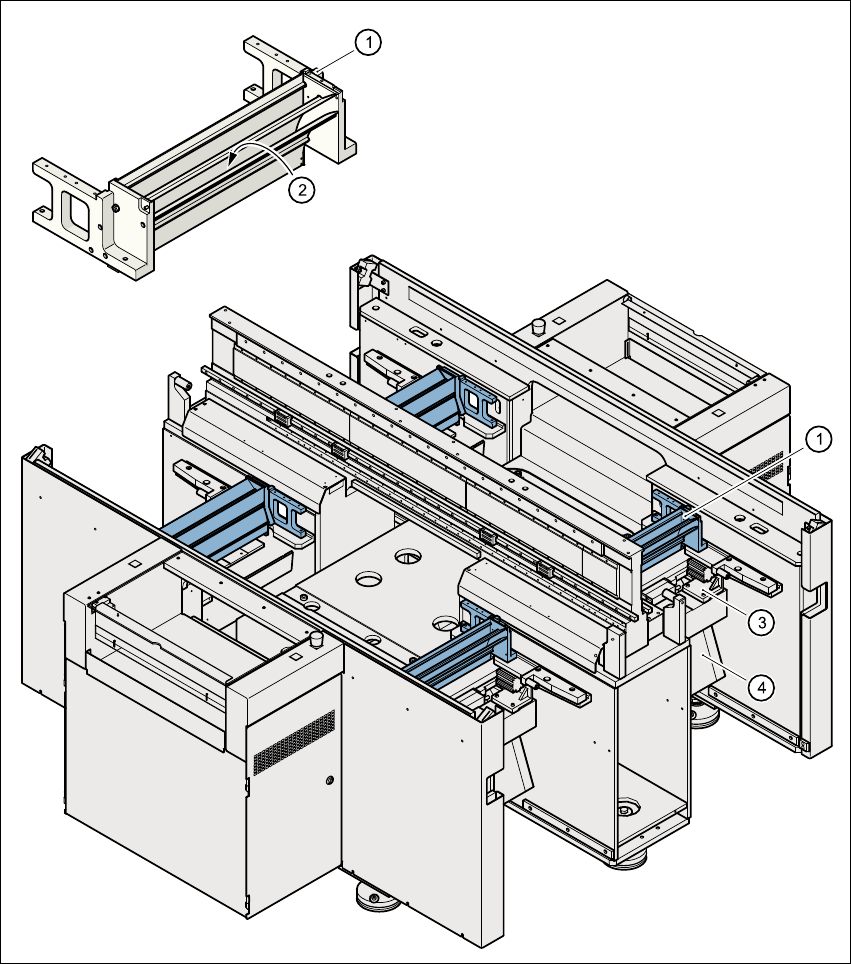

Fig. 6.5 - 3 Condução da embalagem para o dispositivo de corte
6
(1) Canal de guia da embalagem
(2) Canal para a remoção da embalagem
(3) Dispositivo de corte da fita
(4) Pela calha de desperdícios
