Se uma das tampas de proteção for virada para cima ou se uma das tampas no transporte da PCI
for levantada, a alimentação de corrente elétrica aos eixos dos portais é interrompida imediata-
mente. Os eixos dos portais ficam parados. Na tela surge então o aviso "Fechar a tampa".
Æ Feche as tampas de proteção e pressione uma das teclas de início, para continuar a monta-
gem.
2

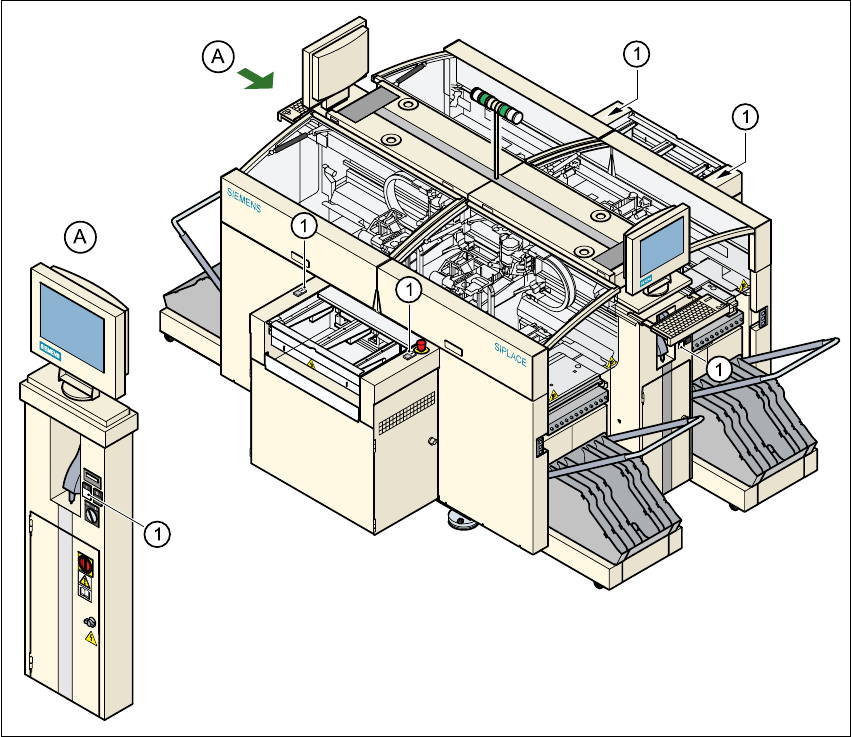

Fig. 2.5 - 2 Posição das teclas de início (brancas) na máquina automática
2
(1) Teclas de início (brancas) na máquina automática
2 Segurança do funcionamento Manual do usuário SIPLACE HS-60
2.5 Instalações de segurança Versão de software SR.503.xx Edição 07/2003 PT
46
2.5.2 Tampa de proteção na cinta de entrada e de saída
PERIGO DE ESMAGAMENTO 2
A proteção contra acesso tem de ser sempre regulada para a altura da placa PCI a montar. O
espaço entre a proteção contra acesso e a régua de proteção deve ser o mais reduzido possível.
A proteção está montada à entrada e à saída do transporte das placas de circuitos impressos.
Æ Nunca introduza as mãos através da fenda de proteção contra acesso para o interior da má-
quina automática. Há PERIGO DE ESMAGAMENTO pela mesa elevatória.
Æ Ajuste a altura da proteção contra acesso nos furos oblongos de forma a que a placa de con-
dutores a montar possa ser transportada.
2
Fig. 2.5 - 3 Proteção contra acesso na correia de entrada/saída da máquina automática
2
(1) Régua de proteção (montagem fixa)
(2) Proteção (ajustável)
(3) Furos oblongos para ajustamento em altura
(4) Tampa de proteção
Manual do usuário SIPLACE HS-60 2 Segurança do funcionamento
Versão de software SR.503.xx Edição 07/2003 PT 2.5 Instalações de segurança
47
2.5.3 Interruptor principal, botão de PARADA DE EMERGÊNCIA, interruptores
das tampas de proteção
2.5.3.1 Posição do interruptor principal, teclas de início etc. na máquina automática
2
Fig. 2.5 - 4 Posição do interruptor principal, teclas de início etc.
2
(1) Interruptor principal
(2) Tecla de parada (preta)
(3) Tecla de início (branca)
(4) Contador de componentes
(5) Tomada de assistência técnica na unidade de alimentação elétrica atrás das portas de
proteção
