Manual do usuário SIPLACE HS-60 2 Segurança do funcionamento
Versão de software SR.503.xx Edição 07/2003 PT 2.5 Instalações de segurança
47
2.5.3 Interruptor principal, botão de PARADA DE EMERGÊNCIA, interruptores
das tampas de proteção
2.5.3.1 Posição do interruptor principal, teclas de início etc. na máquina automática
2

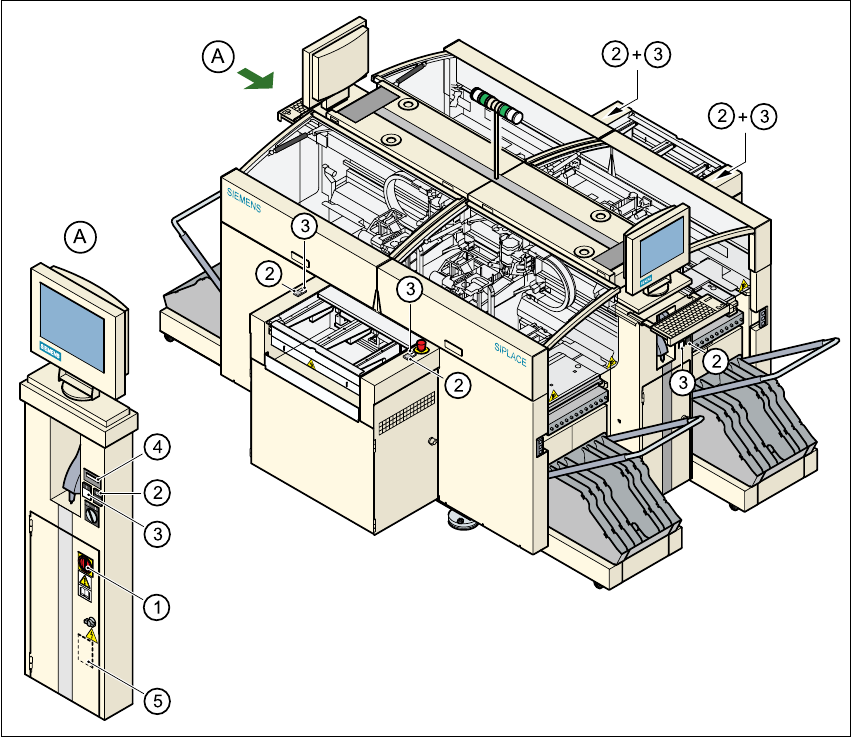

Fig. 2.5 - 4 Posição do interruptor principal, teclas de início etc.
2
(1) Interruptor principal
(2) Tecla de parada (preta)
(3) Tecla de início (branca)
(4) Contador de componentes
(5) Tomada de assistência técnica na unidade de alimentação elétrica atrás das portas de
proteção
2 Segurança do funcionamento Manual do usuário SIPLACE HS-60
2.5 Instalações de segurança Versão de software SR.503.xx Edição 07/2003 PT
48
2.5.3.2 Posição dos botões de PARADA DE EMERGÊNCIA, dos interruptores
de proteção etc. na máquina automática
2

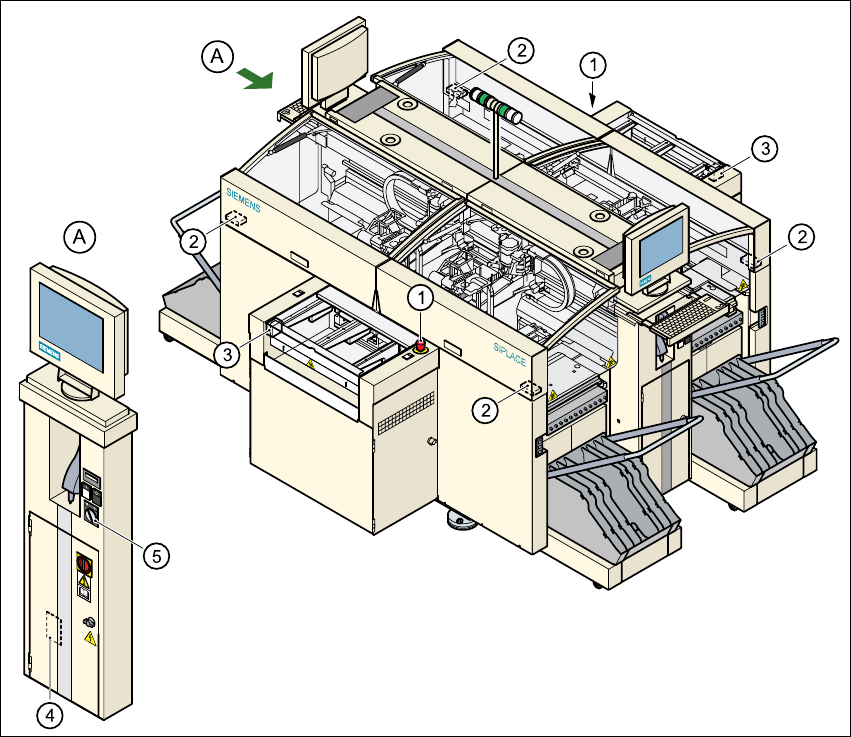

Fig. 2.5 - 5 Botões de PARADA DE EMERGÊNCIA, interruptor de proteção
2
(1) Botão de PARADA DE EMERGÊNCIA
(2) Interruptor da tampa de proteção
(3) Interruptores das tampas de cobertura por cima dos transportes de PCI
(4) Combinação de segurança de proteção na unidade de alimentação elétrica atrás das portas
de proteção
(5) Chave interruptora
Interruptor de chave aberto Posição 0 para serviço normal
Interruptor de chave fechado Posição 1 para assistência técnica
Manual do usuário SIPLACE HS-60 2 Segurança do funcionamento
Versão de software SR.503.xx Edição 07/2003 PT 2.5 Instalações de segurança
49
2.5.3.3 Posição do SPI, do computador da estação e das tomadas de conexão
para carros de componentes
2
Fig. 2.5 - 6 SPI, computador da estação, tomadas de conexão para carro de componentes
2
(1) Tomada de conexão para carro de componentes
(2) Tecla para elevar os carros de componentes, por cima a chapa de cobertura de abrir
(3) SPI e computador de estação
