深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 10 -
3 喷雾抽取部分
4.隔离风机
及时清理收集盒的混合液体，避免溢出。抽风管内壁和过滤网
上容易残留助焊剂，需要定期清洗，每次清洗之后，需在通风处晾
干，确保抽风管内壁和过滤网上的易燃、易爆、高挥发性物质彻底
挥发干净，方可将抽风管（最好有可替换的以便使用）和过滤网安
装在设备上，进行生产！
隔离风机的抽风管和过滤网上容易堆积助焊剂，清洗之后，需
要在阴凉通风处晾干，确保抽风管和过滤网上易燃、易爆、高挥发
性物质彻底挥发干净，方可将抽风管（最好有可替换的以便使用）
和过滤网安装在设备上，进行生产！
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 11 -

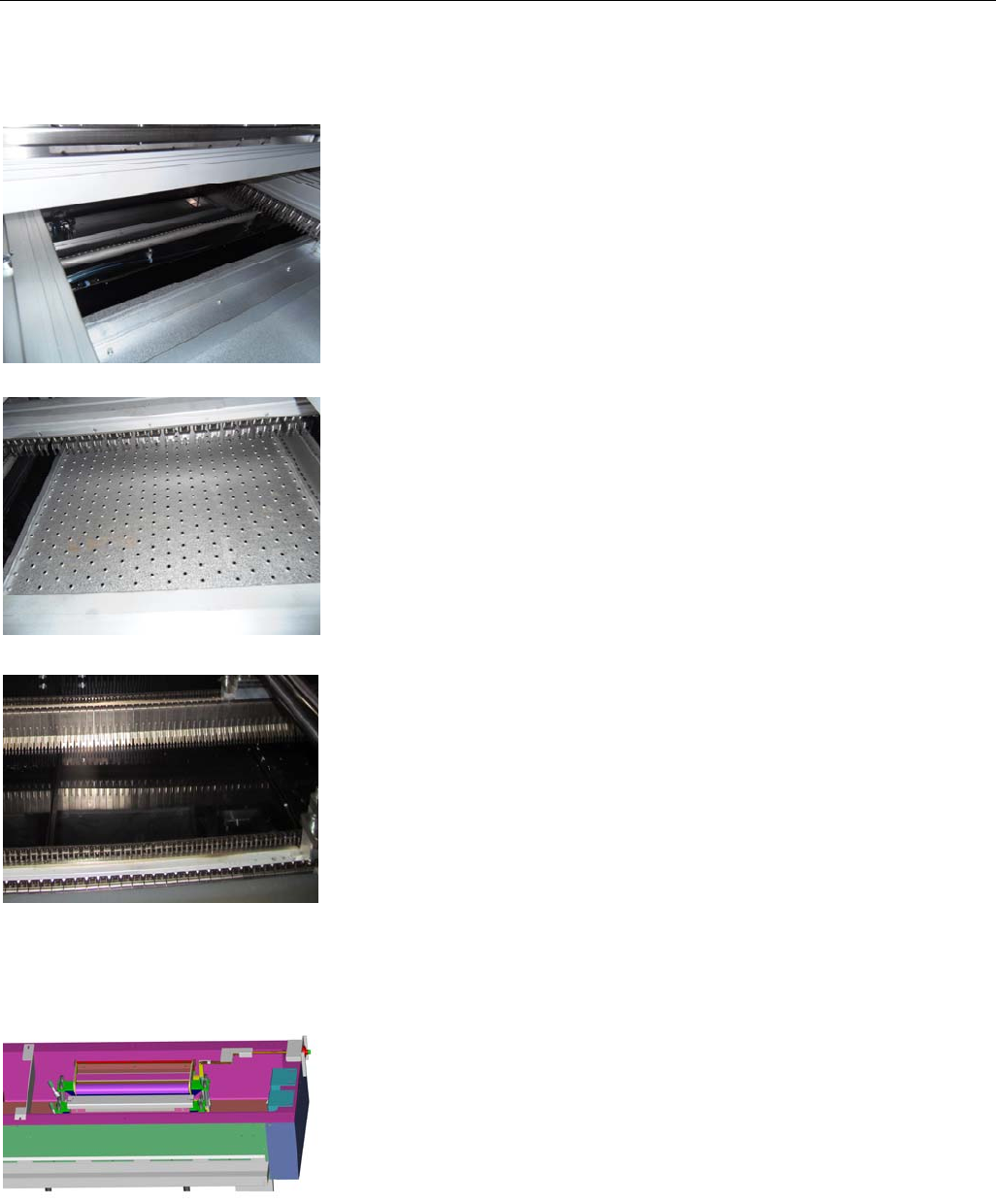

5.隔离风刀（简洁版）
6．热风预热区整流板（选配）
7．红外预热区高温玻璃（选配）
8.锡炉
9．过滤器
热风预热区整流板上的助焊剂清洗干净之后，使用预热长、短支
杆支撑预热盖处于打开状态（支杆一端支撑在预热盖把手上，另一端
支撑在副导轨上），且通风良好，至少 20 分钟以上，以确保预热区没
有任何残留的易燃、易爆、高挥发性物质后，方可关闭预热盖，进行
生产。
锡炉使用一段的时间后会产生锡渣，需要定期清理，否则将有可
能发生溢锡，溢出的锡进入预热区，加热之后极有可能起火、加热器
短路或马达损坏，需要特别注意！如果是氮气炉，不充氮时，锡炉要
保证通风良好！
红外预热区高温玻璃上的助焊剂清洗干净之后，使用预热长、短支
杆支撑预热盖处于打开状态（支杆一端支撑在预热盖把手上，另一端支
撑在副导轨上），且通风良好，至少 20 分钟以上，以确保预热区没有任
何残留的易燃、易爆、高挥发性物质后，方可关闭预热盖，进行生产。
设备在使用过程中，隔离风刀要一直处于打开状态，防止喷雾部
分的助焊剂进入预热区，加热之后有可能发生起火爆炸危险，需要特
别注意！
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 12 -
1.2 环境危害
（1）维修或其他操作过程中产生的固体废弃物(如电子元器件,机器内部的沉淀物,使用后的脏布等)对环境都会造
成一定的危害,请在使用后根据有关的规定做出恰当的处理。
（2）焊接过程中会产生含有有害物质的气体,挥发到工作区域,吸入后会危害人体健康, 所以工作区域应保持足够
的通风,避免工作人员吸入有害气体，并安装排气管道和足够的风机，使废气尽可能的排出。
（3）若设备配有氮气装置，该设备使用的工作区域必需安装通风设备，使空气达到正常水平，否则不断溢出的
氮气会减少空气中的氧气含量，使工作区域造成缺氧状态而危害操作人员的健康。
1.3 注意事项
操作、运行本设备前请先认真阅读本使用手册；
本设备附近禁止烟火；
使用过程中，严禁将工件以外的东西放入机器内；
本设备只能由专业维护及维修人员或培训合格的人员进行操作；
本设备严禁用户私自改造；
在进行检修保养时，尽可能在常温关机状态进行，以确保安全，防止他人误操作；
在进行维修、保养时，操作者必须穿着工作服及戴盖住头发的帽子，不得带领带、项链，不能穿敞开袖口的
衣服；
本设备没有冷却到常温时，严禁向炉内投入溶剂，以防止起火及爆炸的危险；
维修、保养时，使用溶剂后，确保溶剂完全挥发干净、无气味后，方可关闭炉盖，进行加热操作，以防止起
火及爆炸的危险；
本设备长时间不使用时，请切断主电源及不间断电源（
UPS
）的电源，再次使用时，请先检查各部位后再运
行；
如机器安装时，离机器出厂时间超过二个月，在机器安装通电测试前，则需对
UPS
进行充电；
在操作时特别要注意的地方，本设备上都贴有警告标示；
请妥善保管本用户手册，以备遇到不明时进行查阅。
1.4 警告标示介绍
请在进行高温区域操作时，带防护手套，
以防烫伤

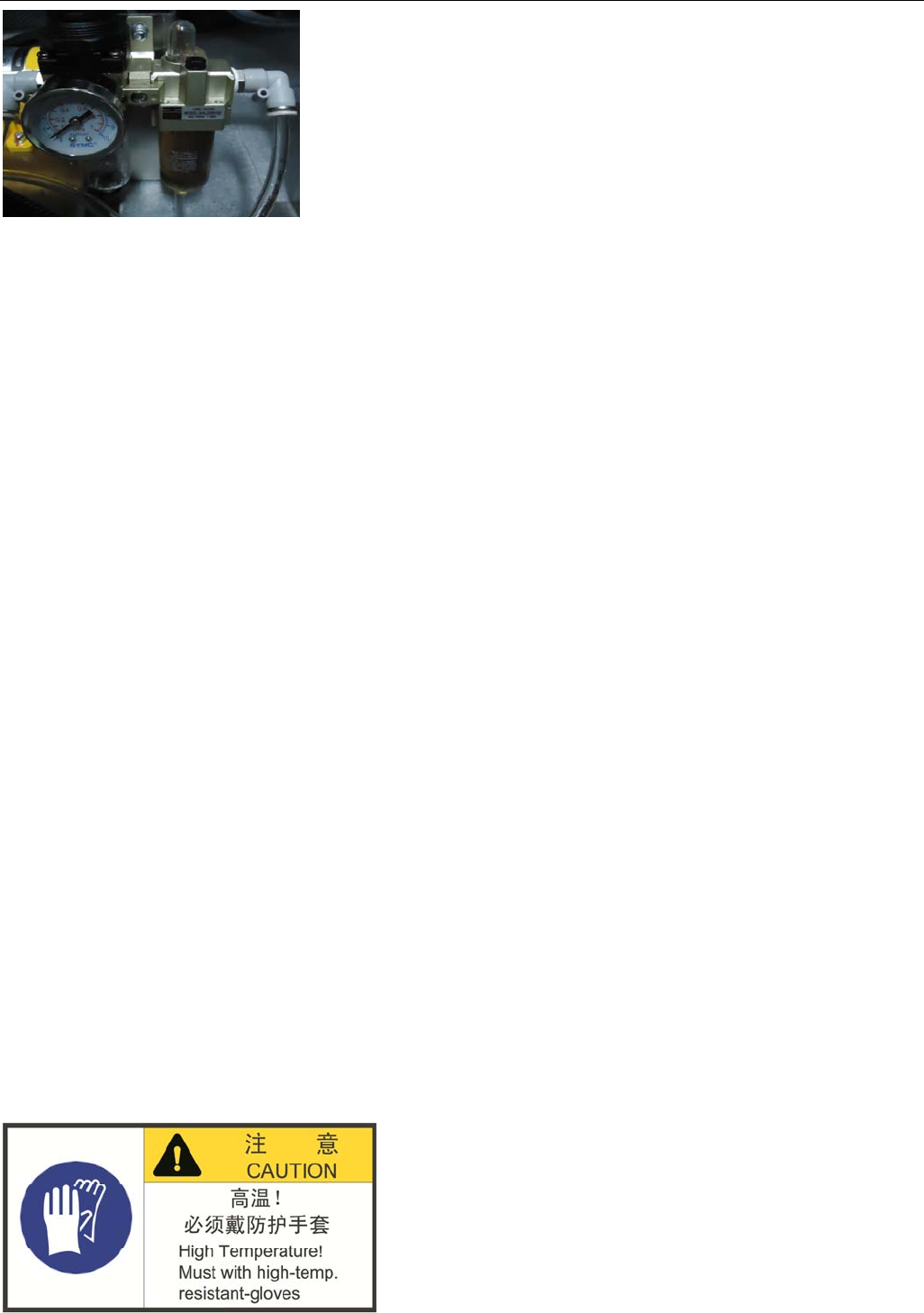

气动隔膜泵前端过滤器需及时补油，避免气动隔离泵损坏！过滤
器出厂时已经调好（滴油装置气压调至 0.2MPa,每次抽取过程中滴油
装置滴油 1~2 滴），请在导油管下端露出之前补油，补油时，可将给
油塞拧下，将透平油（建议用油：透平 1 号油 ISOVG32）倒入，达
到容积的 80％即可。
