深圳市劲拓自动化设备股份有限公司 S E 系列无铅波峰焊机用户手册 A . 0 - 20 - 抽风风量 15M 3 /min 冷风机（选配） 2HP 2P220V AC 中央支撑 选配 建议电源配线： 5×16mm 入口接驳尺寸及整机外形的详细尺寸如图 2 所示（结构示意图）
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 19 -
2.4 技术参数
SE-350/450II 整机参数：
波峰焊外形尺寸(L*W*H)
4401×1582×1735mm
PCB 运输方向 L→R（R→L 可选）
电源（三相五线） 3P5W，380V AC ，50/60Hz， 63A
漏电开关
>150mA
电源功率要求
50KW(三段预热）
气源
0.5MPa
重量 约 1800KG
电器控制部分参数：
总功率 37KW（三段热风预热）
正常工作功率
≤10KW
控制方式 电脑＋PLC
预热系统参数：
预热方式： 热风预热 红外预热
预热器发热管（单温区）
380VAC 3KW×2（下层）
3
KW
×
2
（
下层
）
SE-350：380VAC 1.2KWX6（下层）1.2KWX5（上层）
SE-450：380VAC 1.5KWX6（下层）1.2KWX5（上层）
热风风机
100W AC220V
无
调速方式 无级变频调速 无
预热区数量 三段预热
预热区长度 1800mm（三段预热）
预热温度 室温～280℃
预热控温方式 PID+SSR 模式
焊接系统：
炉胆 炉胆材质：全钛/铸铁（搪瓷工艺）
锡炉工作方式 机械泵
锡炉发热管功率 SE-350： 15KW SE-450： 15KW
锡炉容量（锡比重 7.5） SE-350：无铅 480KG；SE-450：无铅 550KG
锡炉极限承受温度 MAX: 300℃
锡炉极限使用温度 MAX: 280℃
锡炉控温方式 PID+SSR 模式
波峰驱动功率 1/4 HPX2 3P 220VAC（SE-350） 1/2 HPX2 3P 220VAC（SE-450）
波峰高度调节方式 数字调节
锡炉升温时间 100 Min 左右（设定温度：265℃）
PCB 传输系统：
PCB 传输速度
500~1800MM/MIN
PCB 最小过板间隔
50mm
PCB 入口运输高度 750±20mm（可选 750±20mm）
运输导轨倾角 出厂：5.5°±0.2°（5°
—
6°可调）
传输马达功率
90W 3P 220VAC
调速方式 变频调速
炉膛顶部过板高度
120mm
炉膛底部过板高度
25mm
氮气单元
(
选配
)
：
氮气耗量 12M
3
/h 1000
pp
m 以下
氮气气源压力
0.5~0.8MPA
氮气气源含氧量
≤10PPM
流量计个数
3
其
它：
助焊剂自动添加 标配
助焊剂流量
10~100ML/MIN
喷雾气压 0.25MPA～0.4MPA
排风扇
220VAC 750W
抽风管直径
Φ200MM
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 20 -
抽风风量
15M
3
/min
冷风机（选配）
2HP 2P220VAC
中央支撑 选配
建议电源配线：
5×16mm

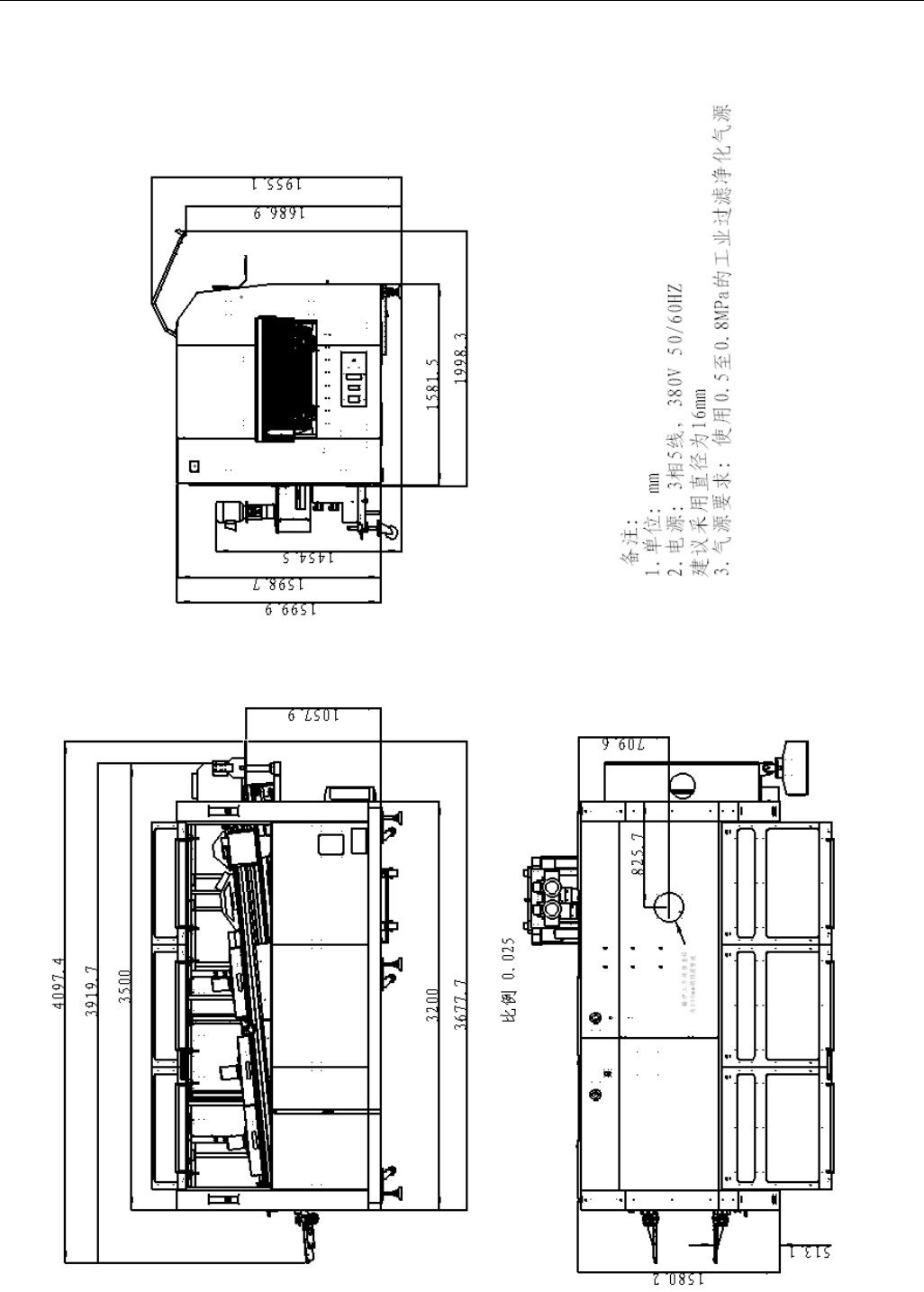

入口接驳尺寸及整机外形的详细尺寸如图
2
所示（结构示意图）
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 21 -
SE-350-450II三段预热外型寸尺（外移喷雾）
