SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 42 -
4.3.3.7.5 机器运行时间
4.3.3.8 其它选项
4.3.3.9.0 操作界面按钮的作用
视图--" "可以查询当前机器运行时间、等待、报
警和停机时间，当前分为：日查询和月查询，点击"日
期"
可以查询对应的记录。
视图--"其它" 如右图所示可以查询整机的 PC 和
PLC 的程序编号。方便下次安装 PC 软件和下载 PLC
程序时出错.
" "停止按钮，停止当前在运行的所有操作。
"
"一键启动按钮，启动所有功能。
"
"报警复位，响应所有报警。
"
"蜂鸣器，解除或打开报警声音。
"
"三色灯，左键弹出报警对话框，右键弹出保养项
目对话框.
"
"隐藏操作，隐藏如图所示右边开关功能。
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 43 -
4.3.3.9.1 操作界面运输打开和叁数快捷设置。
4.3.3.9.2 操作界面预热加热开启和预热锡炉参数快捷设置。
" "左键下对话框出现开启运输、轨
宽变更、轨宽校正、冷却开启。右键设置运输速度、
导轨宽度和导轨校正宽度。
开启运输：轨道链条会运转至右键在下对话框中设置
的运输速度参数，如上图所示。
轨宽变更：单击后轨道会根据右键在下对话框中设置
的导轨宽度自动调节。
轨宽校正：单击后轨道会根据右键在下对话框中设置
的导轨校正宽度的参数自动校正轨道。
" "左键下对话框出
现所有温区预热加热开关和锡炉加热开关按钮，如右
图所示。
按下右键下对话框会出现 P1、P2、P3,三个选项。
P1:快捷设置所有预热温区的温度加热。
P2:快捷设置预热的风机频率.
P3:快捷设置所有预热温区的温度报警差值。
"
"单击所有预热温区的预热
开关和锡炉开关快捷打开预热和锡炉加热，如右图所
示.
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 44 -

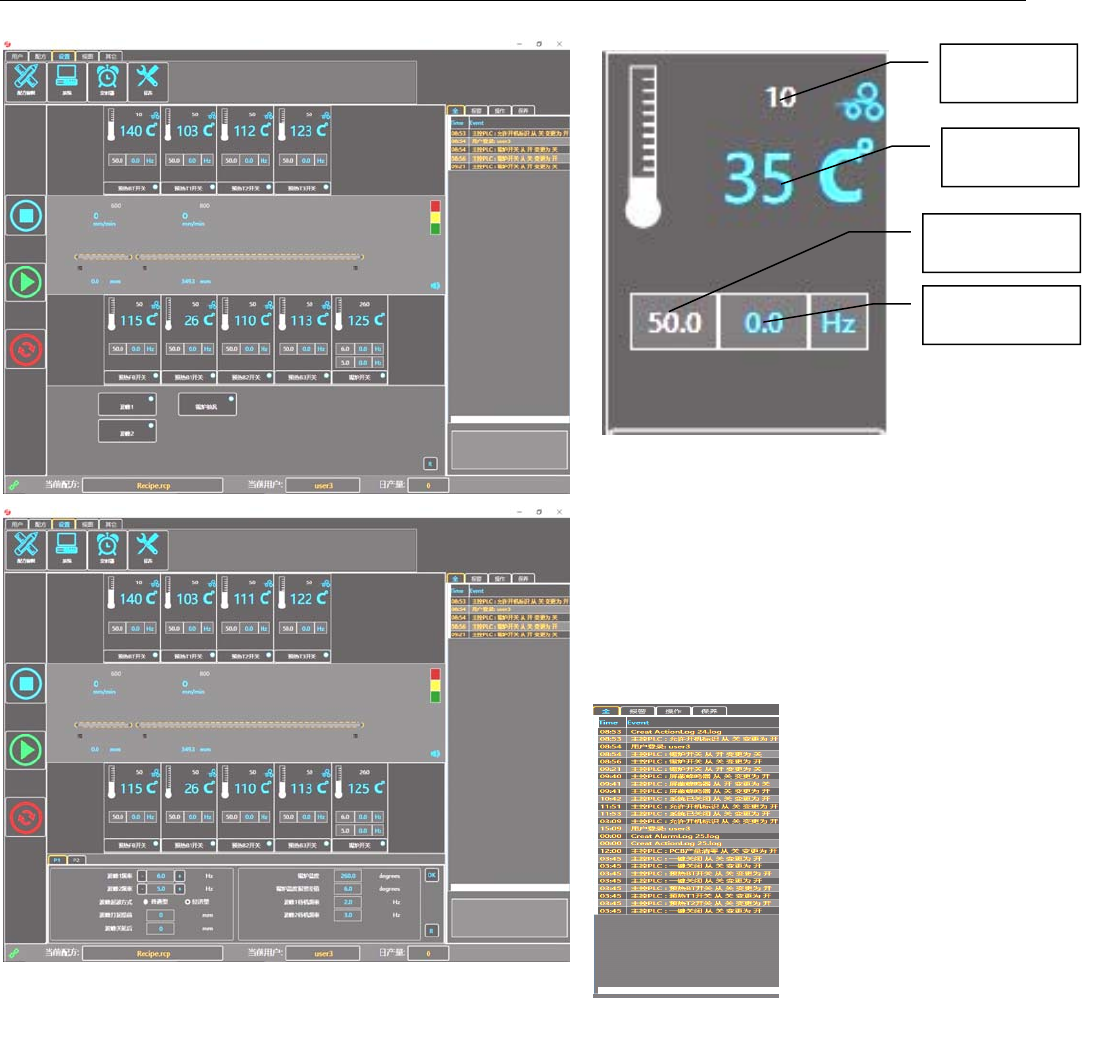

4.3.3.9.3 操作界面锡炉加热开启和锡炉参数快捷设置。
" "左键下对话框出现波
峰 1、波峰 2 和锡炉抽风按钮。单击可以开启波峰 1、
波峰 2 和锡抽风。如右图所示.
右键下对话框出现 P1、P2,二个选项.
P1:快捷设置所有波峰频率、起波方式、波峰打起提前
延后、锡炉温度、锡炉温度偏差值、波峰 1 和波峰 2
待机频率（预留波峰).
P2:预留功能。
显示所有报警、操作、保养的历史
记录，如右图所示.
设定温度
设定温度
设定风机频率
实际风机频率
