深圳市劲拓自动化设备股份有限公司 S E 系列无铅波峰焊机用户手册 A . 0 - 27 - 4.1 通电前检查 1 . 检查供给电源是否符合本机要求； 2 . 检查外部供电断 路 器 是 否 处于断电状态； 3 . 检查电控箱内断路器是否处于断开状态； 4 . 检 查 机 器 控制面板上的电源开关是否处 于（ OFF ）状态； 5 . 检查机器是否接地良好； 6 . 检查锡炉内锡容量是否达到要求； 7 . 检查气压是否符合本机要求； …
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 26 -
操作说明
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 27 -
4.1 通电前检查
1.检查供给电源是否符合本机要求；
2.检查外部供电断路器是否处于断电状态；
3.检查电控箱内断路器是否处于断开状态；
4.检查机器控制面板上的电源开关是否处于（OFF）状态；
5.检查机器是否接地良好；
6.检查锡炉内锡容量是否达到要求；
7.检查气压是否符合本机要求；
8.检查急停按钮（机器正面左上角、右上角及机器后面左上角、右上角红色按钮）是否已复位；
9.以上检查完毕后，将外部电源线接到机器上。
4.2
操作面板说明

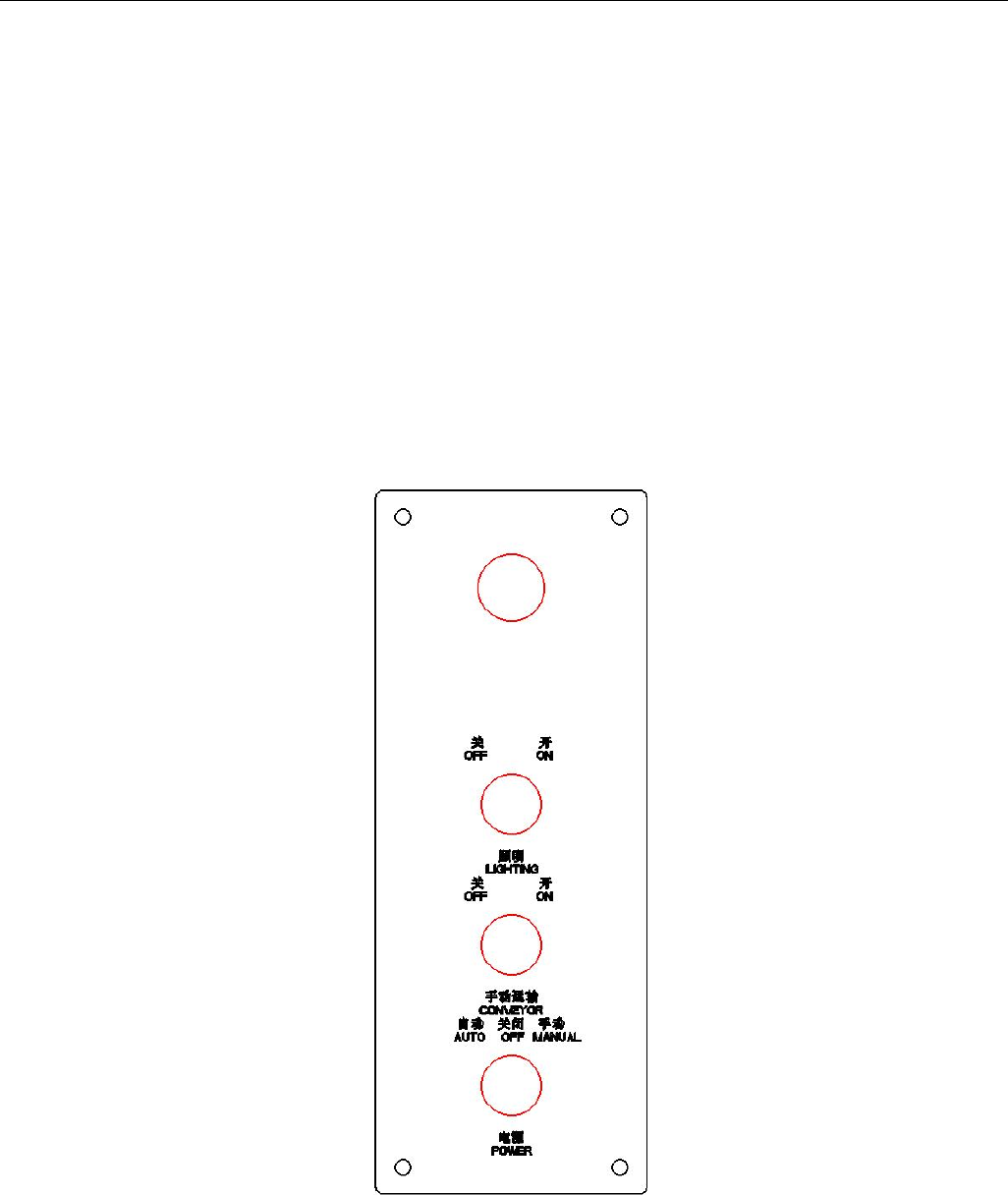

4.2.1 操作面板
操作面板使用说明
1.照明灯开关（LIGHTING）——设备内照明灯的开关。
2.手动运输开关（MANUAL CONVEY）—— 当系统出现故障时，可以按下“手动运输”开关，同 时开 关 上
指 示 灯 点 亮 ， 运输系统快速将 PCB 送出，避免 PCB 烧坏。
3.电源开关（POWER） ——当电源开关旋到“手动” 状态时，设备立即启动，可以操作各项功能；当
电源开关拔到“自动”状态时，只有在时间制设置的机器的工作时间内设备才能启动（关于时间制的使用请参照
4.3 时间制的设置）。
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 28 -
4.2.2 紧急情况处理
1、运行中，当出现传输链被卡、PCB 被夹或掉板等意外以及紧急情况时，应立即按下“急停”按钮(位于机器
正面左右上角及后面左右上角)。除计算机控制系统、机内照明指示灯以及时间制继续运行外，其它功能均被禁
止；
2、当计算机显示温度值超过报警限值时，报警灯闪烁。所以当出现红色报警灯闪烁，但非“急停按钮”被按
下时，首先应检查温控指示是否超过报警限值；
3、如果发现计算机显示超过报警限值且 10 分钟内报警仍在，应立即关闭加热系统，然后再检查原因；
4、在机器运行过程中，需作某些调整时，应按下“急停按钮”。除非必要，一般不要关掉电源，以免影响自
控运行和锡炉温度。若遇停电或断电维修，在重新启动时，应留意锡炉的温度及自控运行是否正常。
4.3 时间制的设置

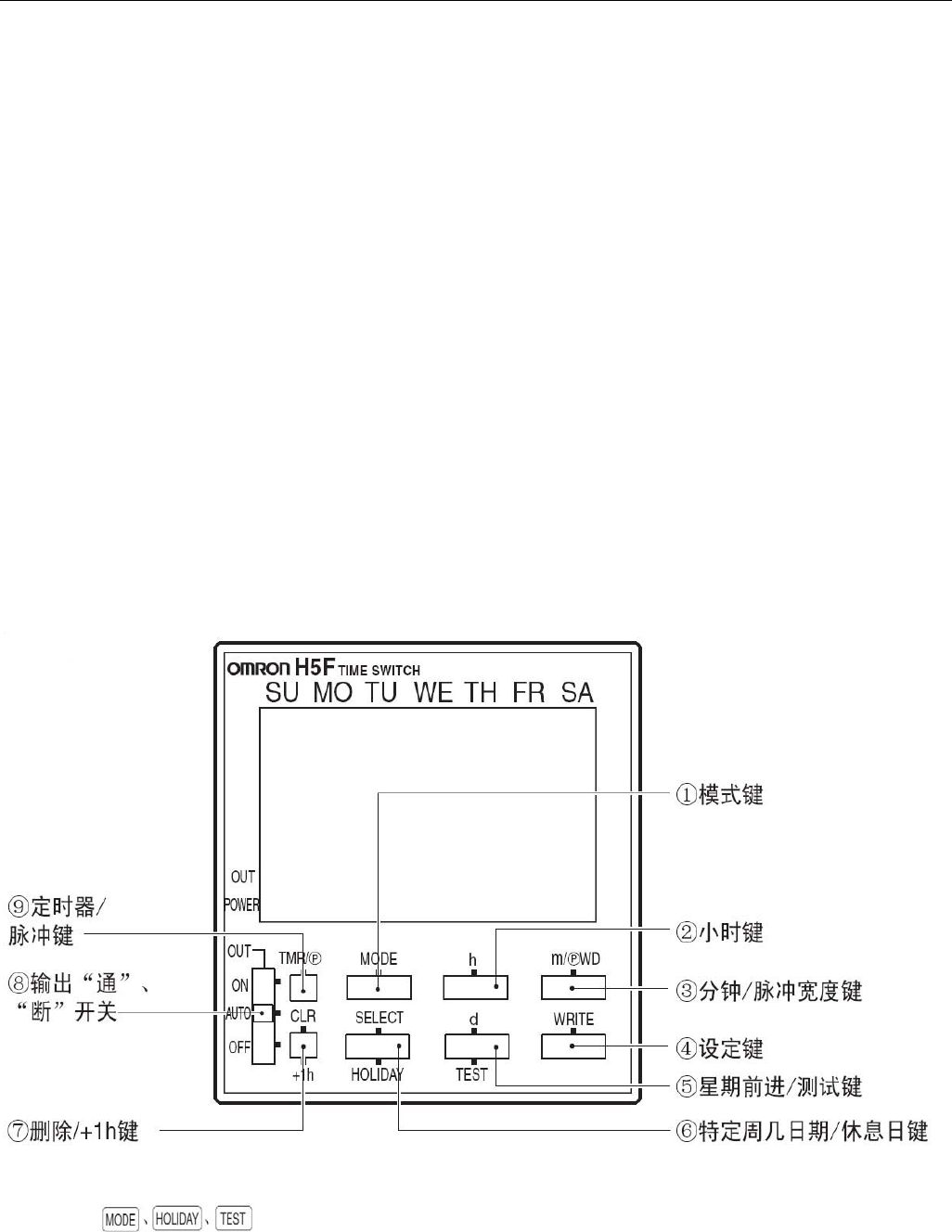

4.3.1 时间制的设置（欧姆龙）
4.3.1.1
各部名称
4.3.1.2
切换模式
各种模式按
选择
＊
1.
显示全部设置后，自动复位到运行模式
＊
2.
购买时已设置为运行模式
