5.4 传输系统
5.4.1 系统作用
传输系统由传输马达、链条和控制部分组成。其作用是平稳地输送 PCB，完成焊接的一系列工艺过程。控制
部分由变频器、测速部件、PC 等组成，以实现运输链速度的调整及监测功能。(见图 24)
传动结构图一：普通双钩爪运输，其结构示意图及其主要部件如下：

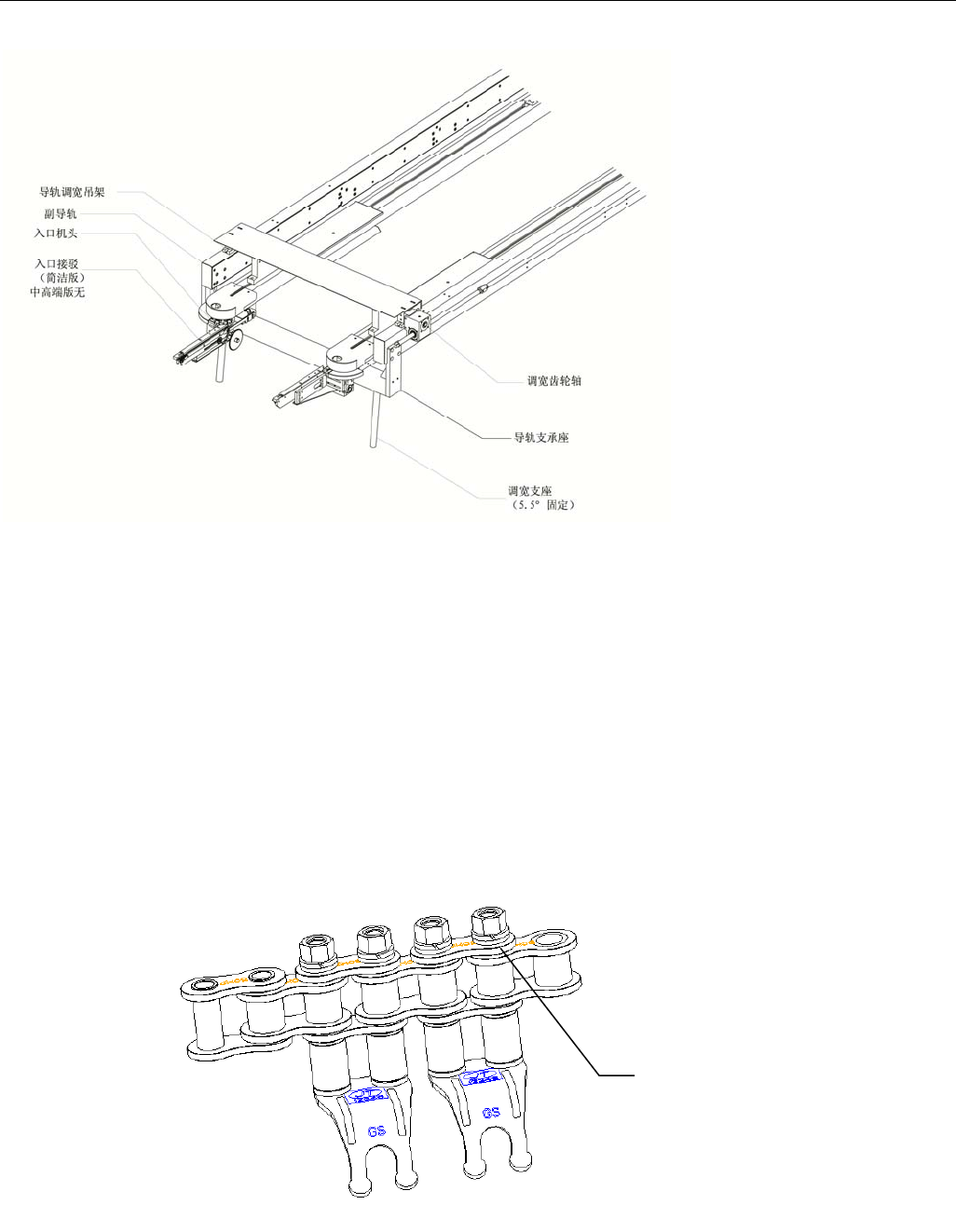

普通链爪传输系统组装图 25
相应普通双爪钩结构图及其更换方法：
1.传输爪的拆卸:拆除限位卡簧，然后将普通双钩爪从链条上取下；
2.传输爪的安装:按相反的顺序装好，注意限位卡簧的方向要一致；
普通传输爪装配图 25
拆除限位卡簧即可，
拆换爪钩
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 61 -
传动结构二：重型双钩爪运输，其结构示意图及其主要部件如下：

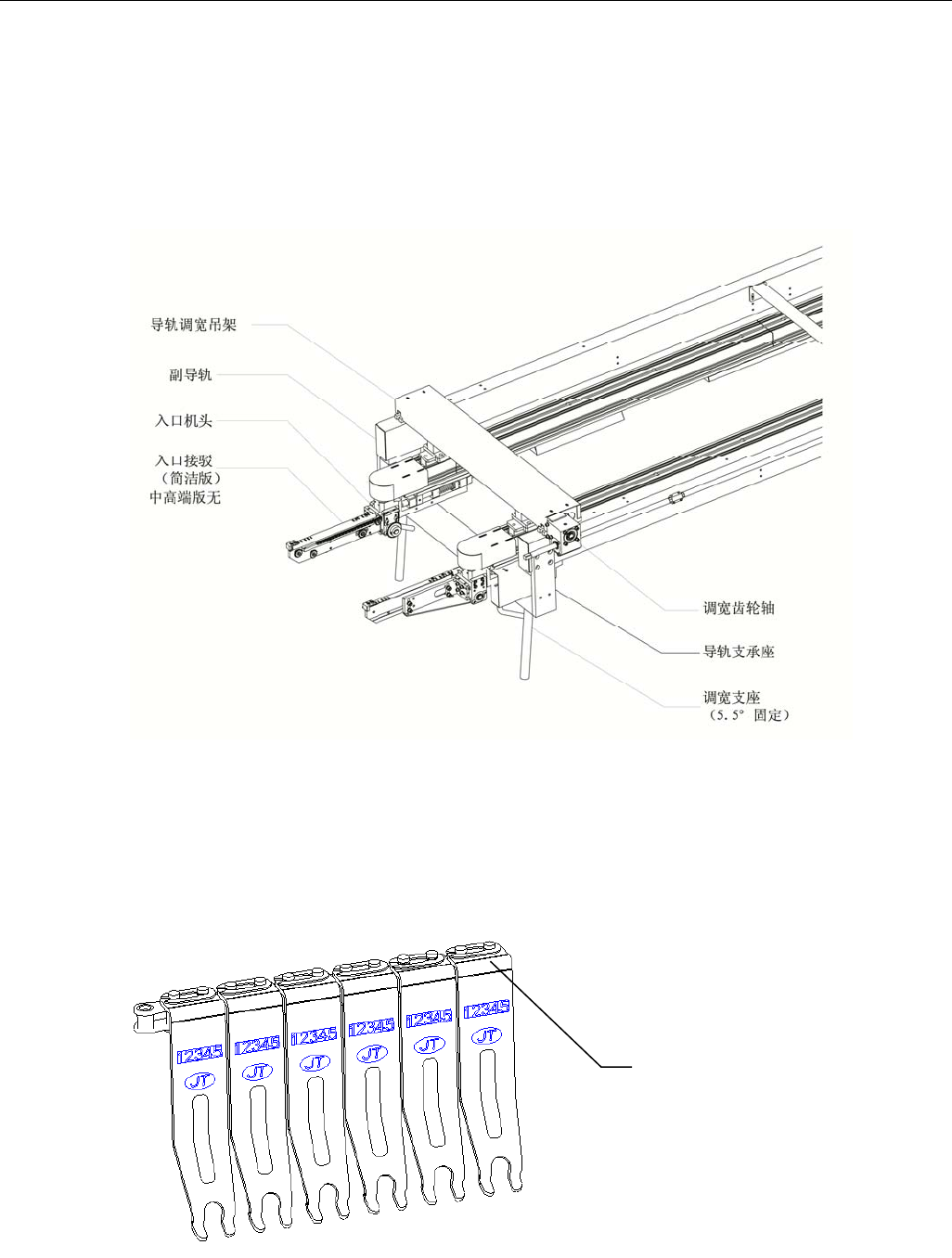

重型链爪传输系统组装图 26
相应重型双钩爪钩结构图及其更换方法：
从运输导轨的两端卸下链条护罩，启动“手动运输”，等需要更换的链爪转到方便操作的位置时，关闭“手动运
输”，然后拆除链爪。（见图 27）
1.传输爪的拆卸:依次松开螺母、弹簧垫圈和平垫，然后将双钩钛鸭爪组件从链条的底部取下；
2.传输爪的安装:把双钩钛鸭爪组件从链条底部的定位孔向上穿入，依次穿进平垫和弹簧垫圈，最后拧紧螺母；
3.装上链条防护罩。
重型传输爪装配图 27
拆除固定螺母即可，
拆换爪钩
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 62 -

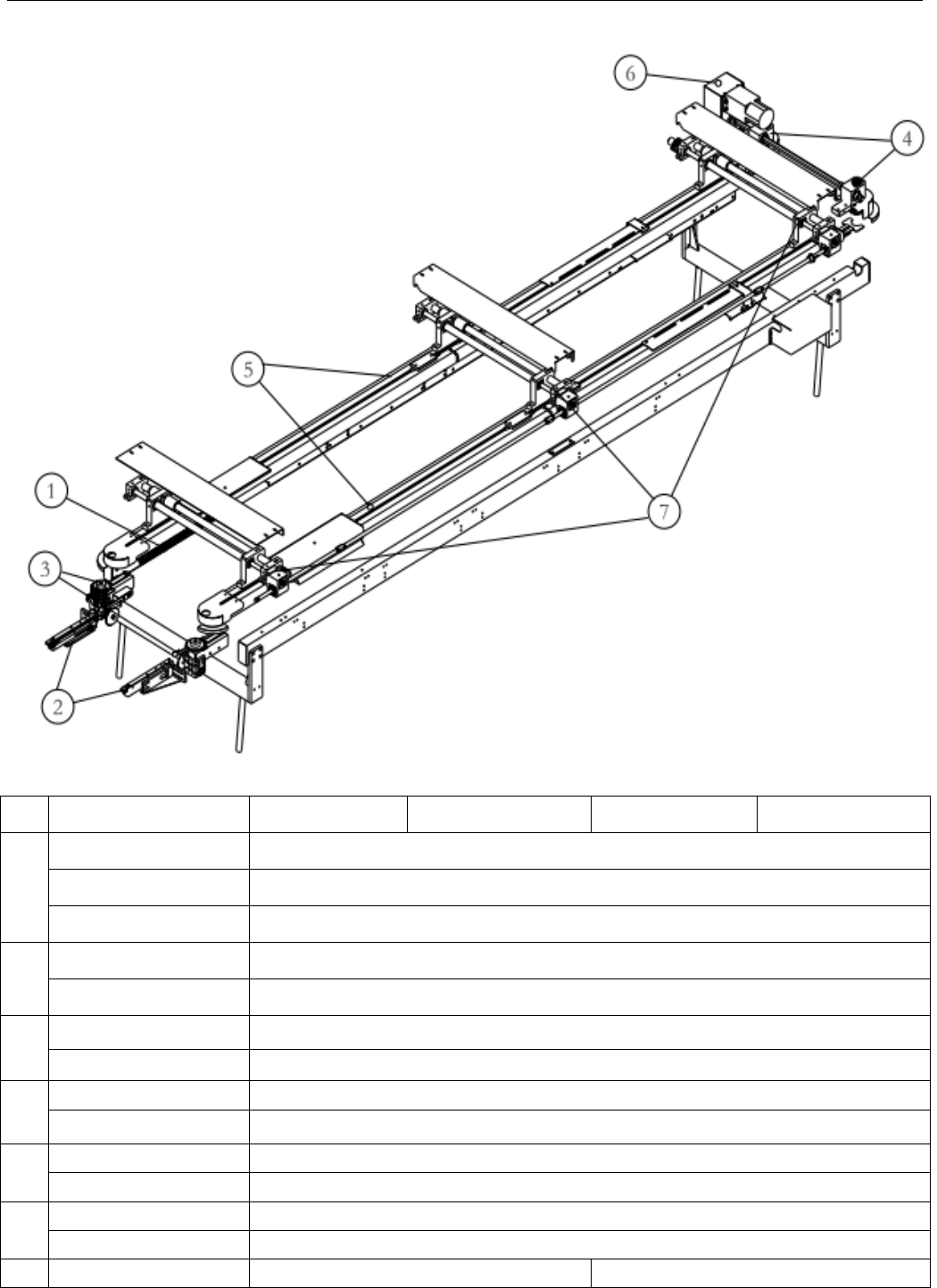

5.4.2 运输部分爆炸图序列号对应的名称和品号
No
品名
SE-350 左向右 SE-350 右向左 SE-450 左向右 SE-450 右向左
1
普通双钩爪 33300001
重型双钩爪（滚子型） 33300076
重型双钩爪(L 滚子型) 33300060
2
入口接驳(普通爪)
90005375
入口接驳(重型爪)
90005402
3
入口机头(普通爪) 90005787
入口机头(重型爪) 90009502
4
出口机头(普通爪) 90005788
出口机头(重型爪) 90009503
5
轨道部分（普通爪） 90005789
轨道部分（重型爪） 90009854
6
运输驱动（普通爪） 90005801
运输驱动（重型爪） 90005780
7
调宽系统 90009497 90009484
