SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A . 0 - 42 - 4.3.3.7.5 机器运行时间 4.3.3.8 其它选项 4.3.3.9.0 操作界面按钮的作用 视图 --" " 可以 查询当前机器运行时间、等待、报 警和停机时间，当前分为：日 查询和月查询，点击 " 日 期 " 可以查询对应的记录。 视图 --" 其它 " 如右图所示可以查询整机…
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 41 -

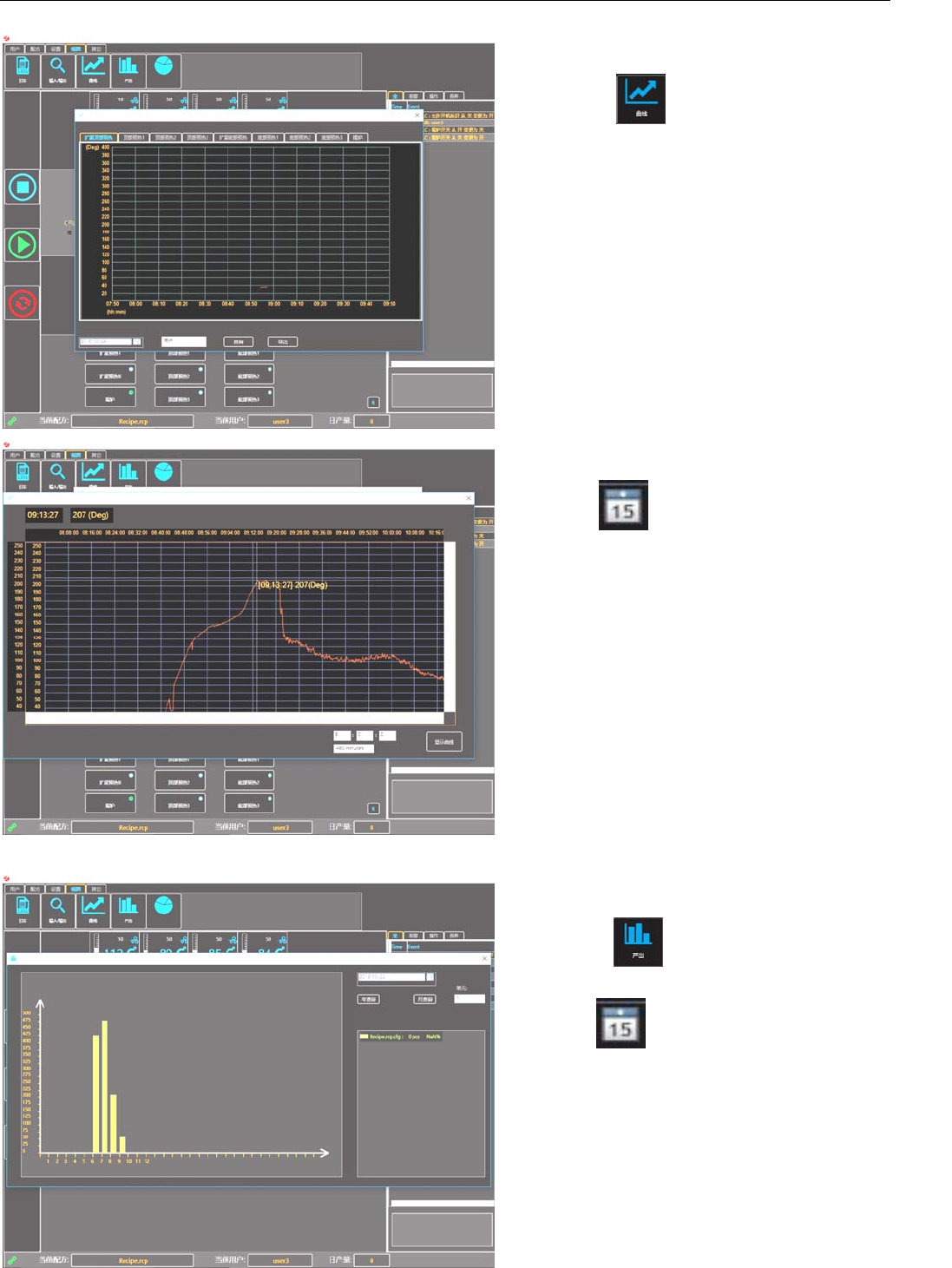

4.3.3.7.2 通道曲线图
4.3.3.7.4 产出记录
视图--"曲线" 是指各通道的实测温度。
当单击该选项时，如右图所示会出现对应通道的
温度曲线，也可以查看每个时间段的温度趋势。
如右图所示对话框中有对应的预热温区和锡炉。
选择对应通道单击导出可以安装目
录:Wave\OutputFiles\Curves 可以查询到对应通道的记
事本内记录每一秒钟的温度波动。
点击"日期" 再选择对应的通道，单击查询可以查
询对应通道每天的温度曲线。
选择如右图所示时间段单击显示曲线对话框中会显示
选择时间段的温度曲线。
视图--"产出" 可分为：月查询和年查询。
点击"日期"
可以查询当前时间的产出记录
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 42 -

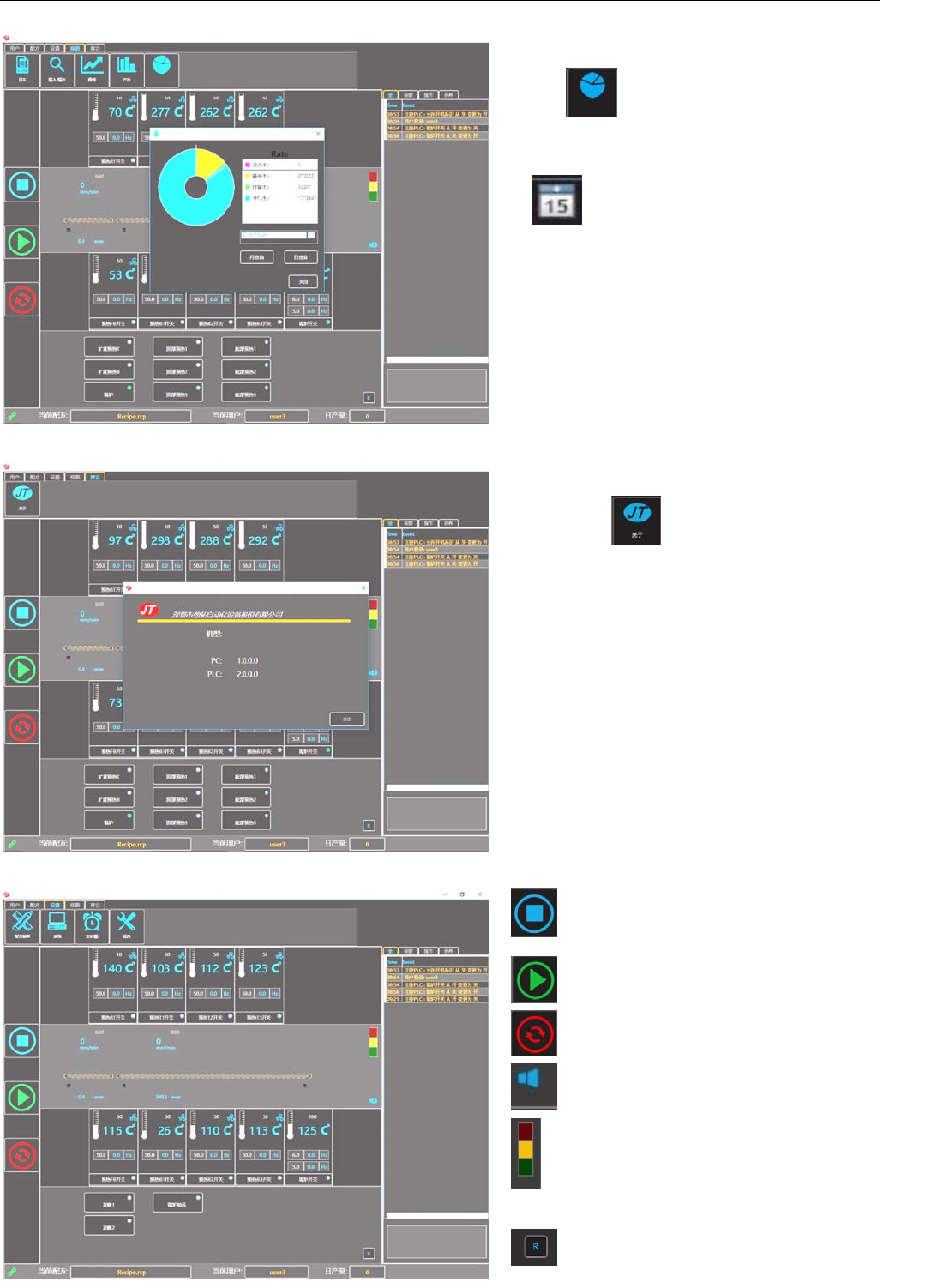

4.3.3.7.5 机器运行时间
4.3.3.8 其它选项
4.3.3.9.0 操作界面按钮的作用
视图--" "可以查询当前机器运行时间、等待、报
警和停机时间，当前分为：日查询和月查询，点击"日
期"
可以查询对应的记录。
视图--"其它" 如右图所示可以查询整机的 PC 和
PLC 的程序编号。方便下次安装 PC 软件和下载 PLC
程序时出错.
" "停止按钮，停止当前在运行的所有操作。
"
"一键启动按钮，启动所有功能。
"
"报警复位，响应所有报警。
"
"蜂鸣器，解除或打开报警声音。
"
"三色灯，左键弹出报警对话框，右键弹出保养项
目对话框.
"
"隐藏操作，隐藏如图所示右边开关功能。
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 43 -

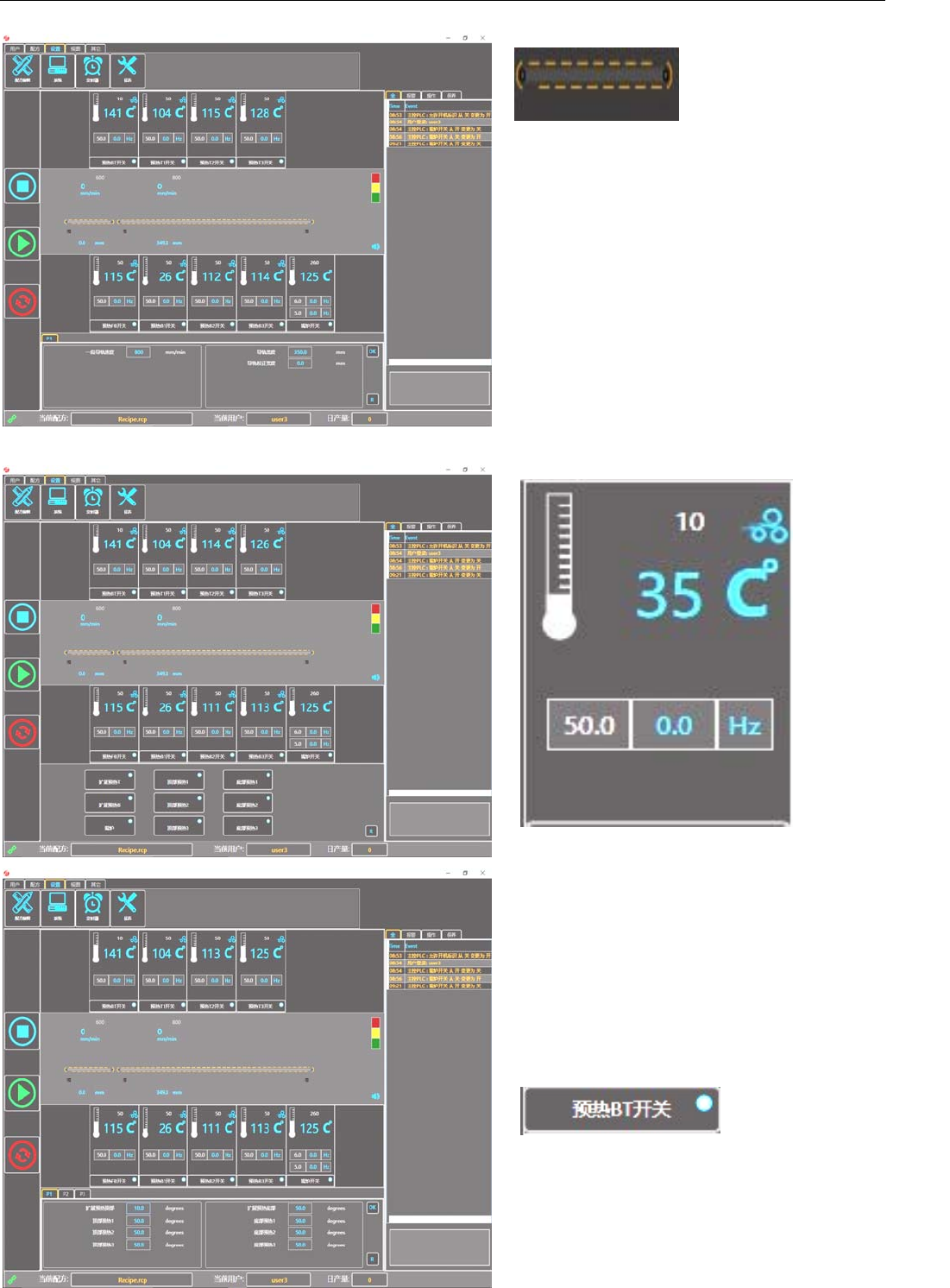

4.3.3.9.1 操作界面运输打开和叁数快捷设置。
4.3.3.9.2 操作界面预热加热开启和预热锡炉参数快捷设置。
" "左键下对话框出现开启运输、轨
宽变更、轨宽校正、冷却开启。右键设置运输速度、
导轨宽度和导轨校正宽度。
开启运输：轨道链条会运转至右键在下对话框中设置
的运输速度参数，如上图所示。
轨宽变更：单击后轨道会根据右键在下对话框中设置
的导轨宽度自动调节。
轨宽校正：单击后轨道会根据右键在下对话框中设置
的导轨校正宽度的参数自动校正轨道。
" "左键下对话框出
现所有温区预热加热开关和锡炉加热开关按钮，如右
图所示。
按下右键下对话框会出现 P1、P2、P3,三个选项。
P1:快捷设置所有预热温区的温度加热。
P2:快捷设置预热的风机频率.
P3:快捷设置所有预热温区的温度报警差值。
"
"单击所有预热温区的预热
开关和锡炉开关快捷打开预热和锡炉加热，如右图所
示.
