5.3.3 拆卸波峰喷口
在生产过程中，存在锡灰堵住喷口现象，影响焊接品质，需要定期对锡炉进行保养，由于 SE 波峰焊一波喷
口取消了内部滤网，因此基本不用拆卸喷口，只需定期对喷口盖板进行保养，盖板及喷口拆卸步骤如下：

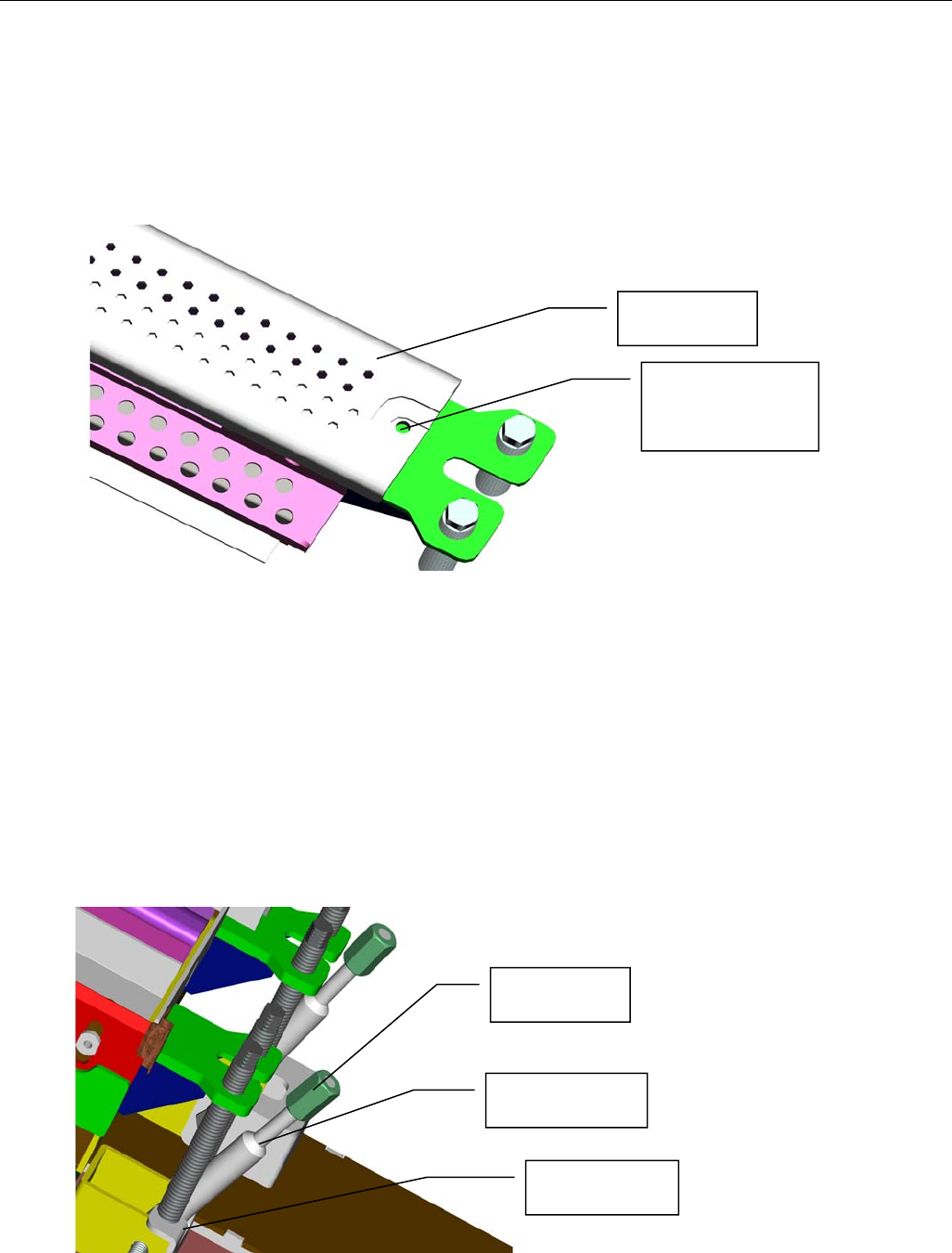

a 一波喷口盖板：用专用的套筒扳手松开一波喷口盖板锁紧螺丝（不需要拆掉），拆掉另一边的锁紧螺丝，
取下盖板并清理盖板及喷口内的锡渣残留物，再重新安装好盖板，拧紧锁紧螺丝，一波保养完成。
图 19 一波喷口
b 二波喷口：使用专用套筒扳手松开锁紧螺母，拨开锁紧丝杆，由于有挡片，所以丝杆不会全部掉下去，注意：
松锁紧螺母时，可以多松一点，不要松完，这样在装喷口时，容易卡到位。
图 20
一波喷口盖
一波喷口盖板螺
钉固定孔位
喷口锁紧螺钉
锁紧螺母
水平调节垫板
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 57 -

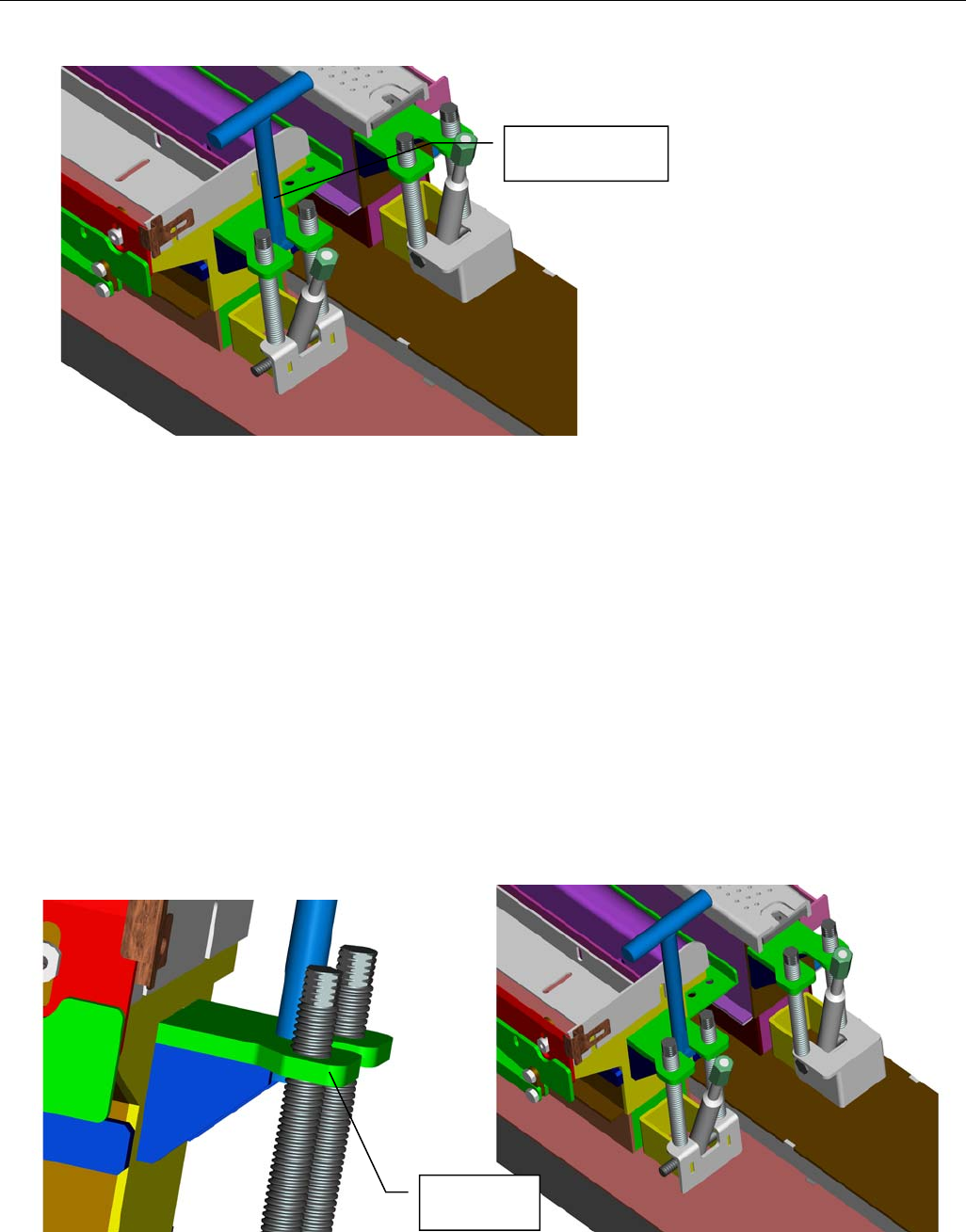

把喷口专用提手插入喷口凹槽处，如图 21 所示方向插入，如果角度不对，会导致提手插不进。
图 21
考虑操作人员的安全，喷口设计了防脱落挡边（如图 22 所示），插入提手后将提手转动 90°（如图 23 所示），提
起喷口即可拆卸。
图 22 图 23
喷口专用板手
调节丝杆
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 58 -

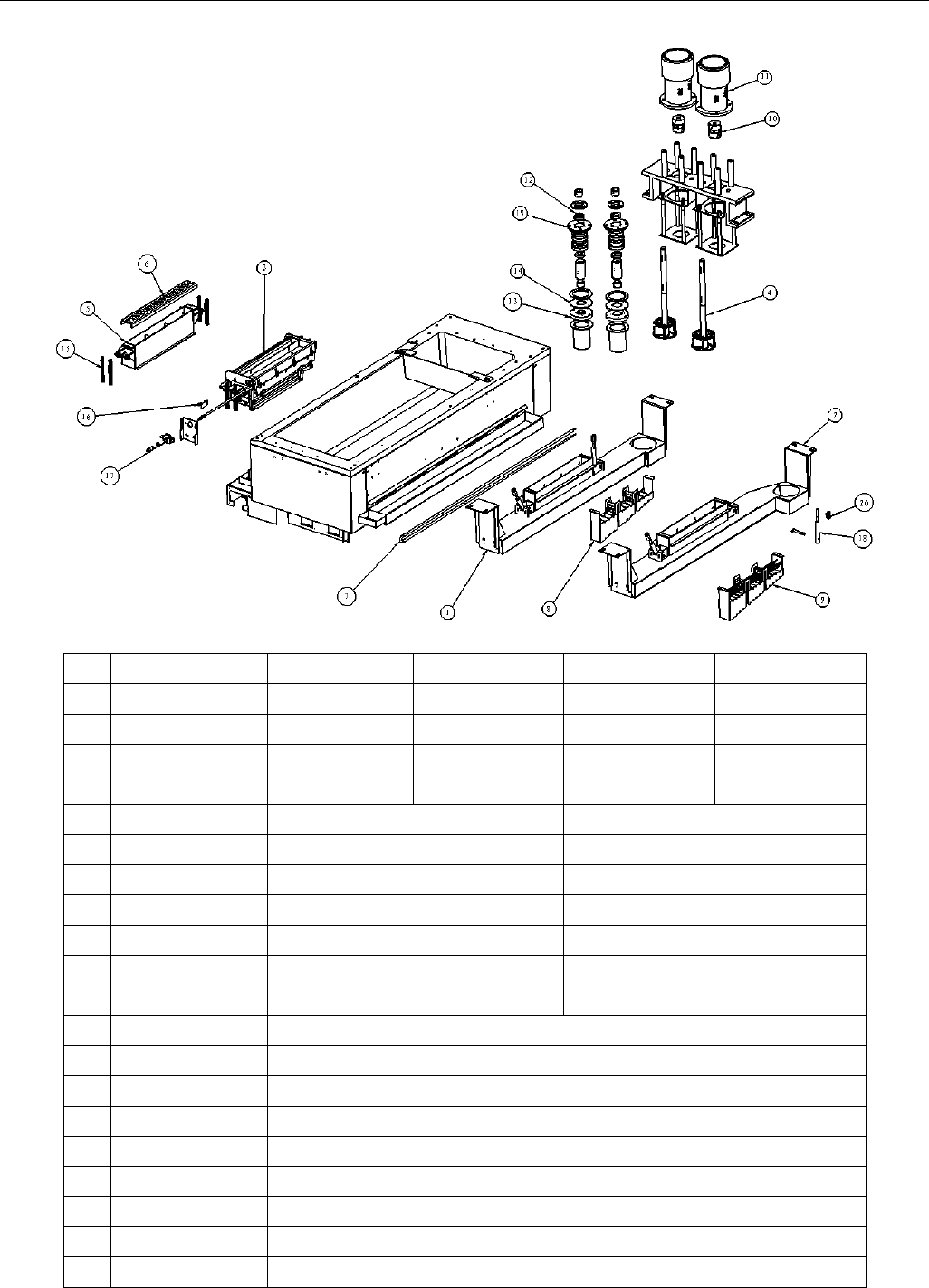

5.3.4 锡炉部分爆炸图序列号对应的名称和品号
No
品名 SE-350 左向右 SE-350 右向左 SE-450 左向右 SE-450 右向左
1 一波喷腔 91103495 91103497 91103499 91103501
2 二波喷腔 91103496 91103498 91103500 91103502
3 二波喷口 90009015 90009017 90009020 90009022
4 波峰叶轮 90009489 90009921 90009489 90009921
5 一波喷口 91102727 91102913
6 一波喷口盖板 92140381 92140382
7 新式发热管 33120192 33120193
8 一波振流网 91102732 91102736
9 二波整流网 91102733 91102737
10 波峰联轴器 90004894 90004895
11 波峰马达 31120001 31140005
12 轴承 34110024
13 隔热板 92144003
14 胶垫 92136805
15 调节丝杆 92142992
16 后挡板快拆头 91102375
17 万向轴承 34160023
18 喷口锁紧螺钉 92140412
19 轴承座 38170203
20 锁紧螺母 92140413
