传动结构二：重型双钩爪运输，其结构示意图及其主要部件如下：

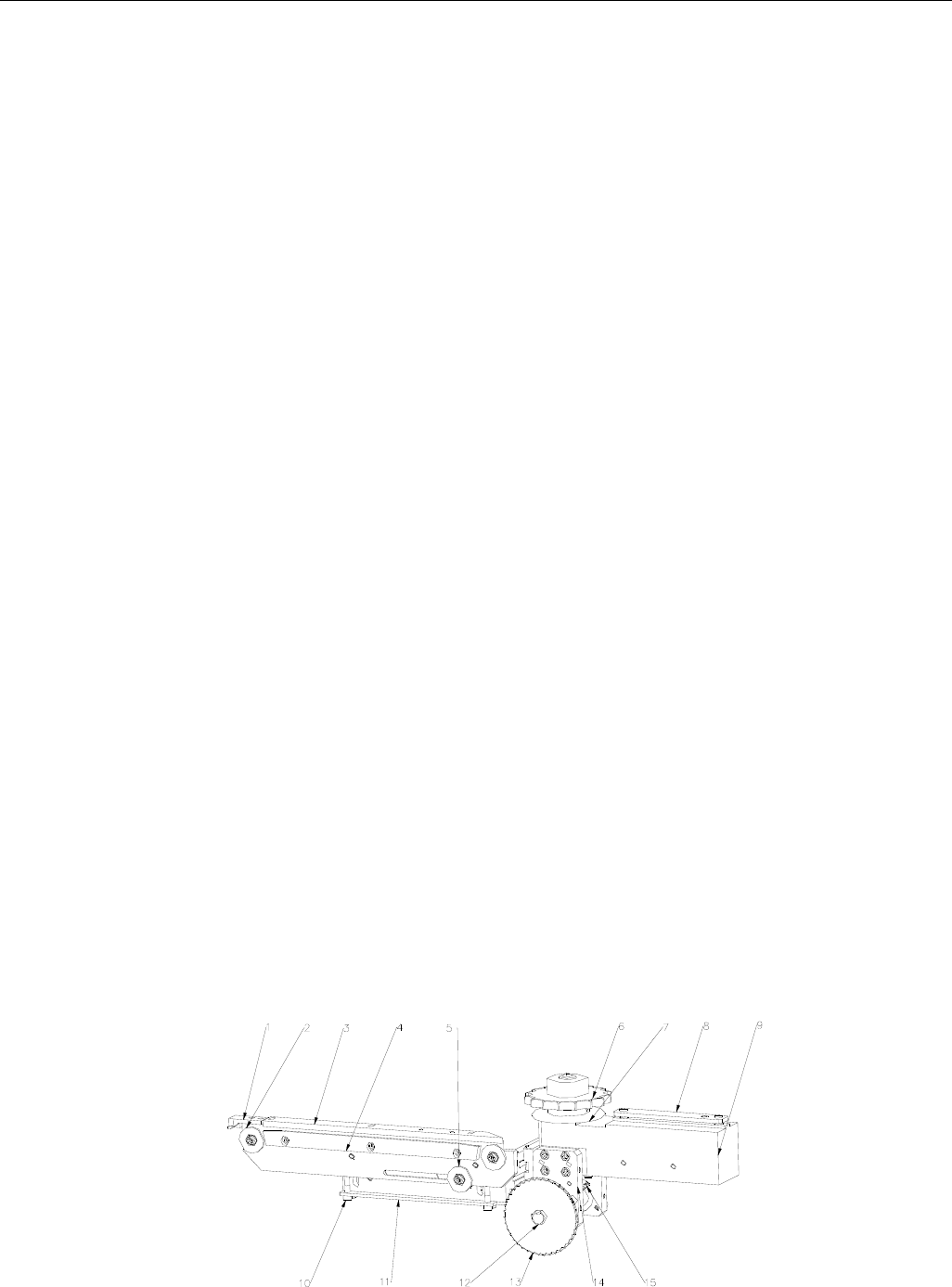

重型链爪传输系统组装图 26
相应重型双钩爪钩结构图及其更换方法：
从运输导轨的两端卸下链条护罩，启动“手动运输”，等需要更换的链爪转到方便操作的位置时，关闭“手动运
输”，然后拆除链爪。（见图 27）
1.传输爪的拆卸:依次松开螺母、弹簧垫圈和平垫，然后将双钩钛鸭爪组件从链条的底部取下；
2.传输爪的安装:把双钩钛鸭爪组件从链条底部的定位孔向上穿入，依次穿进平垫和弹簧垫圈，最后拧紧螺母；
3.装上链条防护罩。
重型传输爪装配图 27
拆除固定螺母即可，
拆换爪钩
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 62 -
5.4.2 运输部分爆炸图序列号对应的名称和品号
No
品名
SE-350 左向右 SE-350 右向左 SE-450 左向右 SE-450 右向左
1
普通双钩爪 33300001
重型双钩爪（滚子型） 33300076
重型双钩爪(L 滚子型) 33300060
2
入口接驳(普通爪)
90005375
入口接驳(重型爪)
90005402
3
入口机头(普通爪) 90005787
入口机头(重型爪) 90009502
4
出口机头(普通爪) 90005788
出口机头(重型爪) 90009503
5
轨道部分（普通爪） 90005789
轨道部分（重型爪） 90009854
6
运输驱动（普通爪） 90005801
运输驱动（重型爪） 90005780
7
调宽系统 90009497 90009484
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 63 -
5.4.3 日常维护
1.每月给传输拖链及导轨涂一次润滑脂。
2.每 15 天给所有的齿轮涂一次润滑脂。
3.传输爪或链条出现抖动、爬行或跳动通常是由于传输系统的磨擦阻力太大所致，若运输的负载在允许值范围
内，应及时给传输系统加润滑脂。
4.传输系统在运行时，切勿将手或杂物等放入链条中，以影响正常运输。
5.遇到紧急情况，应立即按下“急停按钮”按钮，终止运行，以防危险事故发生。
5.5 洗爪器
5.5.1 洗爪器的作用
洗爪器装置由洗爪液箱、水泵和洗爪盒组成，其作用是将传输链爪上残余的助焊剂、锡渣等彻底清洗干净并
且回收锡渣。
警告：洗爪液必须按专用溶液并严格按照要求的浓度使用，禁止使用酒精等易燃品替代，请谨慎使用，防止
火灾！
5.5.2 日常维护
1 、经常检查洗爪箱内溶液，少时应及时补充，以保证爪链的有效清洁，补充时，一般应加到 4/5 的位置，若少
于 1/3，应给以补充，不能让洗爪泵干转；
2、在溶液流通回路中，虽然设计上有各种措施防止洗爪泵吸入杂物，但在添加溶液时仍需注意，不要往洗爪箱
的小腔体内倒；
3、生产过程中应及时清理接锡盒，保证至少每 8 小时清理一次，以免锡渣堵塞溶液流通管路，造成溶液溢出接
锡盒；
4、接锡盒清理出来的氧化物等可能含有少量的锡，不可直接倒入锡炉，应经锡渣还原处理，以免对锡炉造成二
次污染；
5、洗爪过程中，接在洗爪泵后的球阀需保持开启，以免损坏溶液的流通管路；
5.6 入口接驳装置（简洁版用）
5.6.1 入口接驳装置的作用
入口接驳装置位于波峰焊机的入口，由左右对称两部分组成。其主要作用是与上工位机器（插件线、插件机
或切脚机等）在线接驳，并将 PCB 以一定的角度和速度引入波峰焊机。（见图 28）
