3.1 工作环境及条件
1.
本设备应放置在地面平坦、干燥通风的厂房内；
2.工作环境温度应在 5~45℃之间；
3.工作环境湿度应在 20~95％之间；
4. SE-350/450II：3P5W，380V AC ，50/60Hz， 63A（保证接地良好），
5.使用经过净化处理的 0.5~0.8MPa 的工业气源；
6.波峰焊机两端必须加强制抽风，抽风管道的空气流量以 15 立方米／分钟以上为佳。
3.2 机器安装

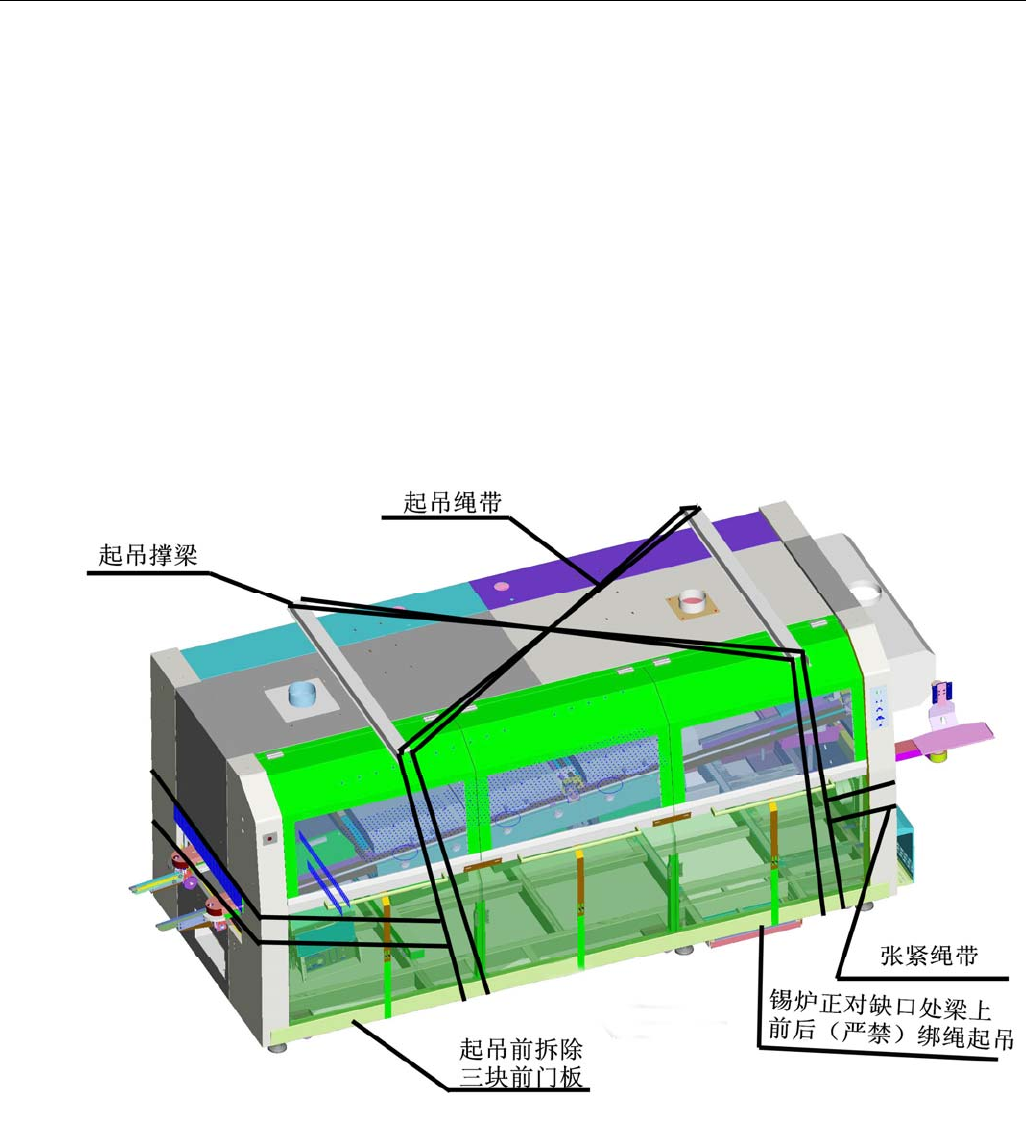

1. 如机器需要吊装，起吊位置如图 3 所示。
图 3
注意事项：1、选择机器受力部位进行吊装或支撑，2、机器的薄弱部位禁止推拉，如玻璃门、紧急制、工控机
安装座等。
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 25 -

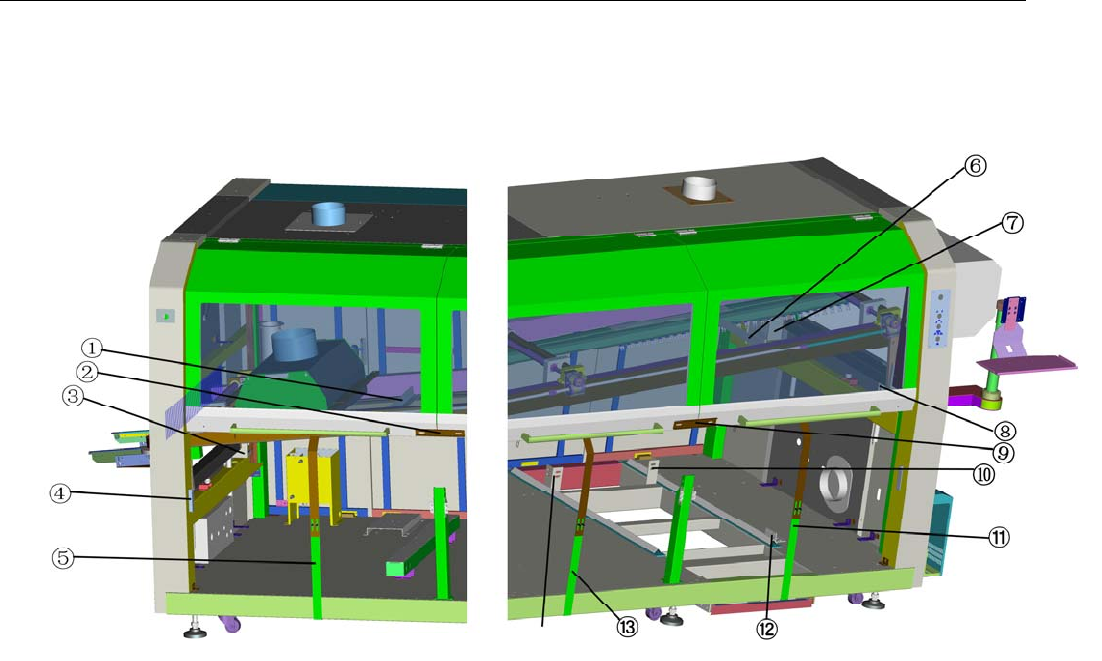

2. 机器摆放好后，请拆除机器上的打包固定零件，如图 4 所示。
图 4
3. 将随机附件安装到设备上。
4. 调节机架底部的固定脚杯，使机架成水平状态，水平度≤0.1°。
5. 根据本机与前后工位设备的接驳情况，将其调节到适当的位置。
6. 根据 PCB 的设计与焊锡要求等实际情况
，
调节焊锡角度，一般情况下以 5.5°为宜。
7. 调节锡炉的高度,使用手轮摇动锡炉升降丝杆，调整锡炉的高低，使喷嘴到链爪距离为 5mm~10mm。
8. 调整导轨的宽度，使链爪能夹持 PCB，但不可太紧，用手推动 PCB 应能沿运输方向滑动自如。
9. 接入电源、气源（将气压调至 0.5MPa）。
