SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 52 -

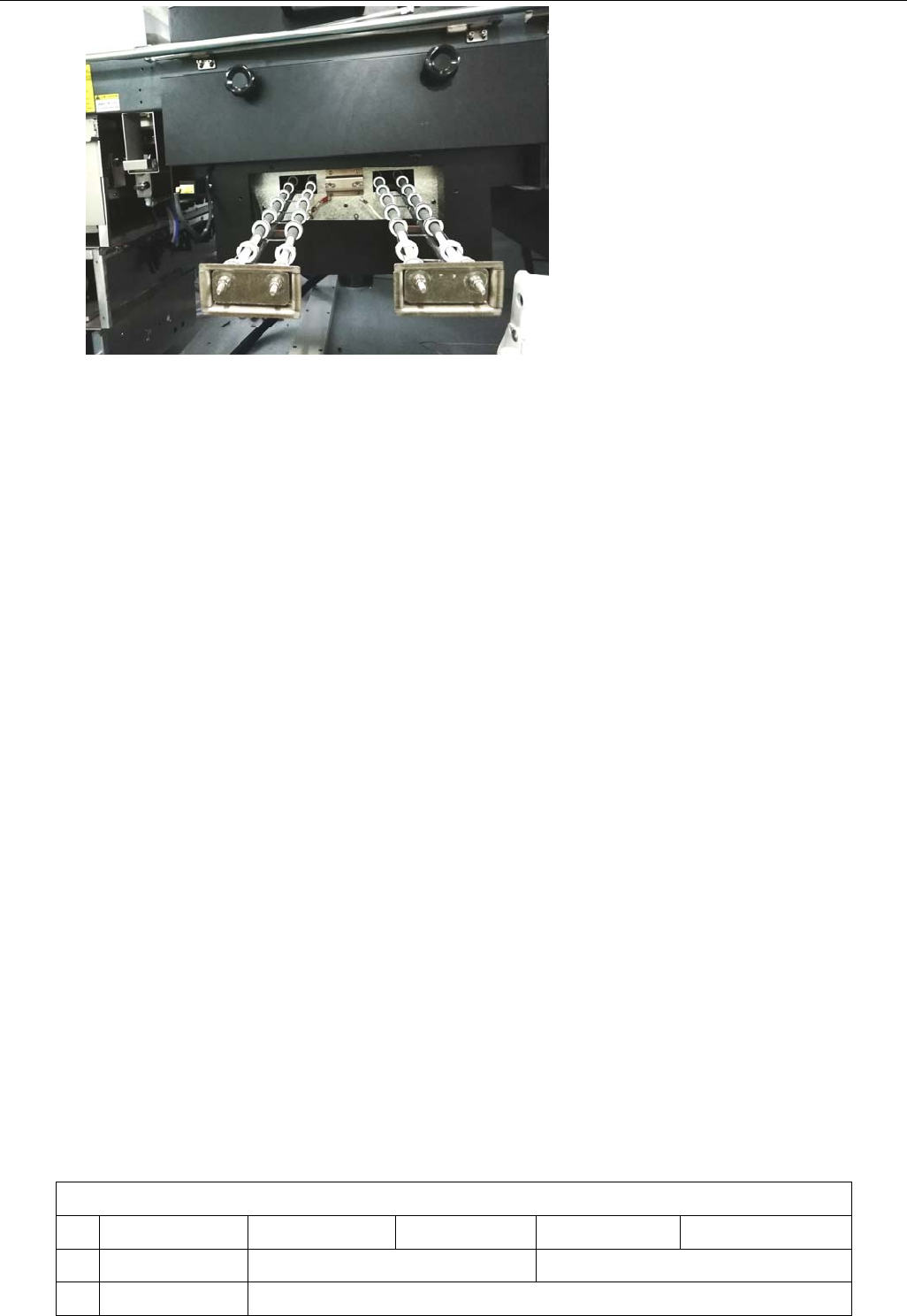

图 13
6. 按相反的顺序装好加热装置并检查相应连接正确无误。
5.2.2.2 预热
部分爆炸图序列号对应的名称和品号
热风预热爆炸图对应的品号
No 品名 SE-350 左向右 SE-350 右向左 SE-450 左向右 SE-450 右向左
1 整流板 93119320 93119325（顶部预热） 93119266 93119245（顶部预热）
2 高温马达 31320062
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 53 -
3 风轮 32110007
4 发热丝 90009236(顶部预热一样)
红外预热爆炸图对应的品号
No 品名 SE-350 左向右 SE-350 右向左 SE-450 左向右 SE-450 右向左
1 灯管安装座 26210023 26210023
2 灯管 26210027 26210020
3 高温玻璃 38900030 38900039
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 54 -
5.3 焊接系统
5.3.1 系统作用
双波峰焊锡炉由波峰 1 锡泵、波峰 2 锡泵、焊锡炉胆及小车组成（见图 14）。
图 14（锡炉系统）
注意：下图叶轮轴处的防氧化装置，需要定期维护，保证叶轮正常转动。
波峰 1 锡泵喷出柱状的紊流波，其作用主要是冲刷掉 PCB 底部贴片元件及各焊点元件引脚因“遮蔽效应”而滞留
在其背后的助焊剂，让焊点得到可靠的润湿。
图 16（波峰 1）
二波喷口
一波喷口
后挡板调节装置
锡炉升降支架
锡炉导出支架
叶轮防氧化套
叶轮盖杆
