SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 38 -

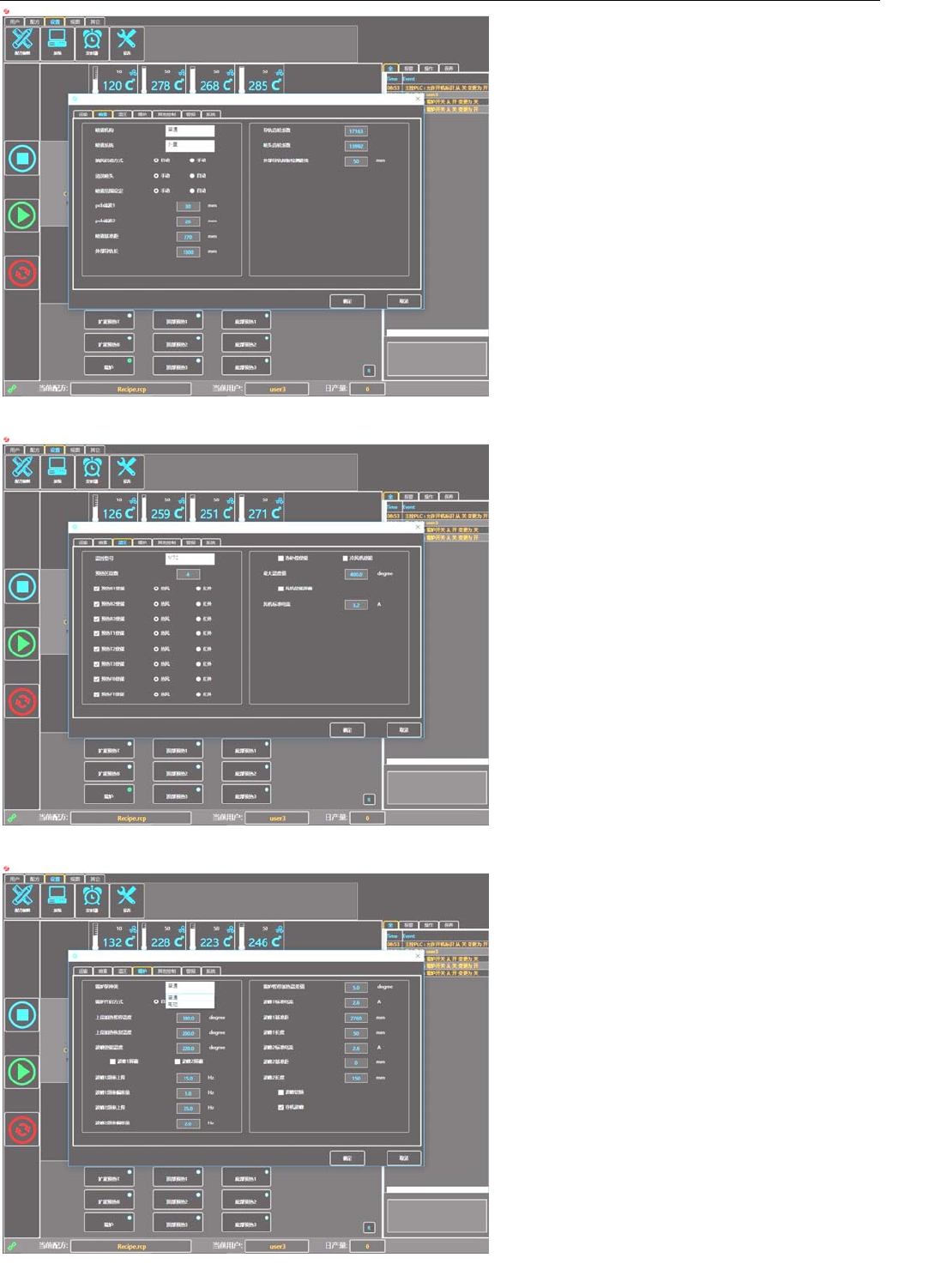

“喷雾”部分
用户可以设置喷雾的助焊剂涂布方式（喷雾机
构），喷雾系统分：内置喷雾和外置喷雾，设置外置喷
雾后单击确定，需要关闭 PC 软件界面重新打开登录
喷雾抽风控制类型（喷雾抽风方式)、喷头清洗、
喷雾范围设定、喷雾基准距离也就是入板光眼感应至
喷雾喷头距离，外部轨道长度、导轨齿轮系数（运输
齿轮系数)、喷头齿轮系数（喷雾运动齿轮系数)、外
部导轨掉板检测距离。
注意：右边喷雾对话框中的所有参数出厂已经设置
好。
“预热区”部分
用户可以设置温控型号、预热区段数、预热使能
（预热加热方式)、最大温度(温区温度上限)、风机标
准输出电流。
注意：右边预热对话框中的所有参数出厂已经设
置好。
“波峰”部分
用户可设置锡炉种类：普通（机械泵）和电磁（电
磁泵）。
锡炉开启方式：手动和自动，锡炉自动开启后可
以设置自动开关机和开机自动运行 PC 软件后会自动
开启锡炉加热。
上段加热暂停温度是指锡炉分上下加热，上段加
热至设定温度后停止加热，下层开始加热，上段加热
恢复温度是指锡炉温度达到用户设定的温度后恢复
上段加热.
波峰使能进度（波峰安全值），波峰 1 频率和波
峰 2 频率的上限，波峰 1 频率和波峰 2 频率偏移量是
指波峰补偿.
波峰暂停加热温差值、波峰 1 和波峰 2 标准出输
电流，波峰 1 和波峰 2 长度是指波峰的宽度，波峰 1
基准距是指 PCB 板入板感应到波峰 1 之间的距离。
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 39 -

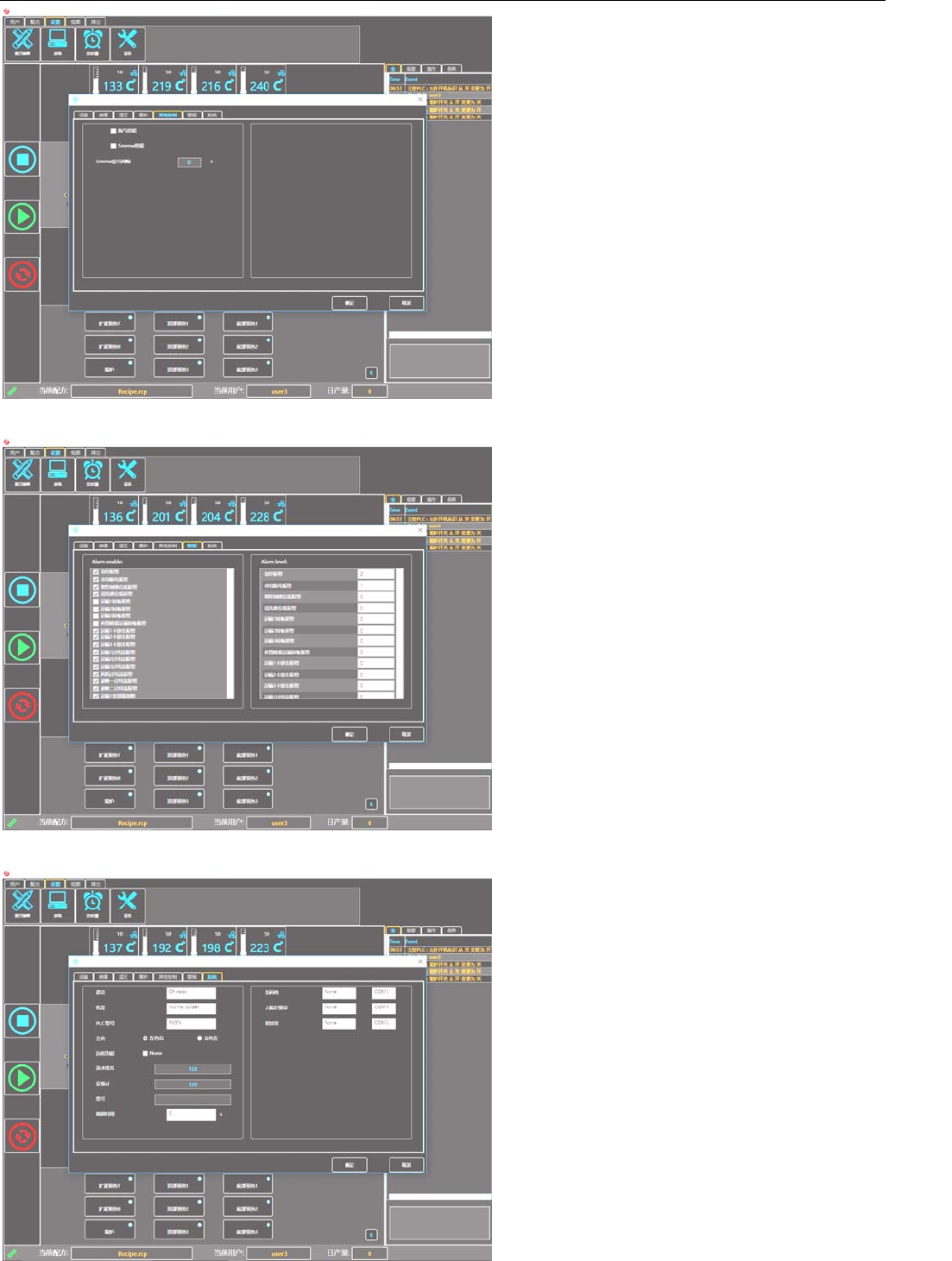

“其它控制”部分
用户可设置氮气使能是指氮气打开。
Smema 使能是指信号接口是否连接。Smema 信号间
隔是上下位机信号的传输间隔。
注意：右边预热对话框中的所有参数出厂已经设
置好。
"报警"部分
用户可设置报警 Alarm enable(报警使能也指报警
信息）和 Alarm level（报警等级）。
注意：右边预热对话框中的所有参数出厂已经设
置好。
"系统"部分
用户可设置 PC 软件显示语言，语言分：中文和英
文。机型、PLC 型号是指同款机型不同 PLC 控制类型。
方向分为：左向右和右向左，远程功能是指远程
控制功能，流水线号和设备 ID 号，型号是指设备型号，
锁屏时间防止其它用户误操作。
扫条码枪、人脸识别、指纹仪的端口选定和开启。
注意：右边预热对话框中的所有参数出厂已经设
置好。
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 40 -
4.3.3.6 设备保养时间和项目设置
4.3.3.7.0 视图分日志、输入/输出、曲线、产出、机器运行时间，便于查询。
4.3.3.7.1 信号输入/输出
设置--"保养"
如右图出现保养项目列表对话框，可以设定保养的项
目、周期/小时、是否开启.
可以新增和删除保养的项目，编辑完后单击"确认"
保存并退出，如不需要保存单击"取消"即可
视图--"日志"
如右图出现日志对话框，日志分：操作记录和报警记
录，点击"日期"
再单击查询可以查看每天操作记
录和报警记录。
视图--"输入/输出" 是指正常工作中信号的输入/
输出方便故障排查，如右图所示
