深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 35 -

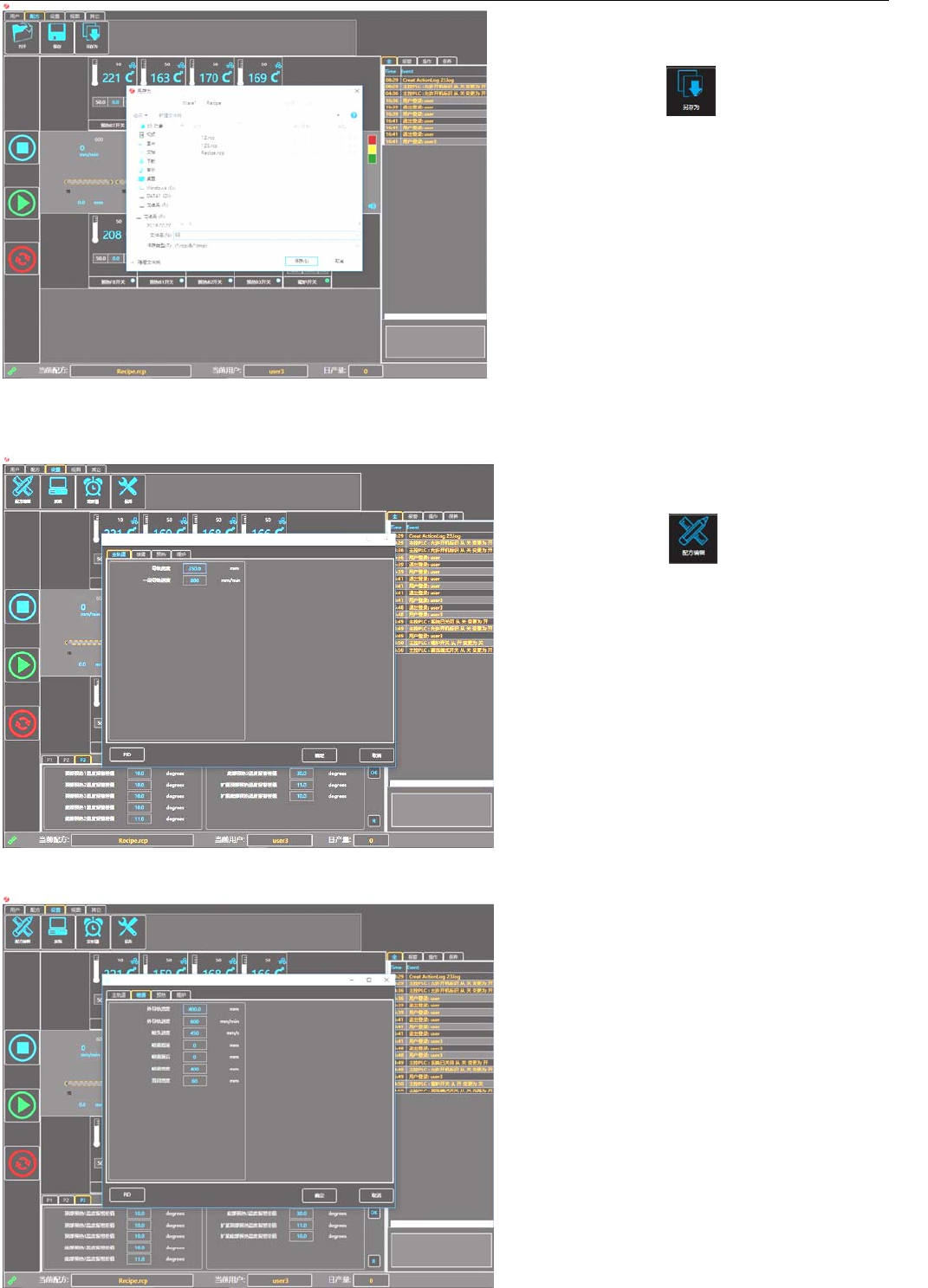

4.3.3.4 设置配方编辑、系统参数设置、定时器功能和保养参数设置。
1."主轨道"部分
2."喷雾"部分
3.在“主界面”，单击“配方”该选项在下拉菜
单中单击另存为“
”现有处方文件，弹出如
右可以另存为一个配方文件，方面用户同款产品不
同参数的区分。
在“主界面”，单击“设置”该选项在下拉菜
单中单击另存为“
”现有处方文件，弹出如
右出现一个设置对话框，可以设置"主轨道"、"喷雾
"、"预热"、"锡炉"、"校正"、"PID"六个部分的参
数，设定完成后，单击“确定”按钮，系统将保存
这些参数，否则单击“取消”按钮，取消此项操作。
各参数说明：
1."主轨道"部分
“主轨道”是指导轨宽度和一段导轨速度设置
（运输链速）。
2."喷雾"部分
“外置喷雾宽度”是指 PCB 板过板宽度。
“外道轨速度”是指外置喷雾的传输速度。
“喷雾速度”是指喷雾喷头运动的速度。
“喷雾提前”是指 PCB 传送到喷头前，PCB 与
喷雾喷头的距离为设定值时，开始喷助焊剂。
“喷雾延后”是指 PCB 完全传送出喷雾喷头
后，喷雾喷头继续工作直到 PCB 离开喷雾喷头的距
离为设定值时，停止喷助焊剂.
“喷雾宽度”是指喷头移动的行程.
“置具宽度”是指设置喷雾的临时起始点。
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 36 -

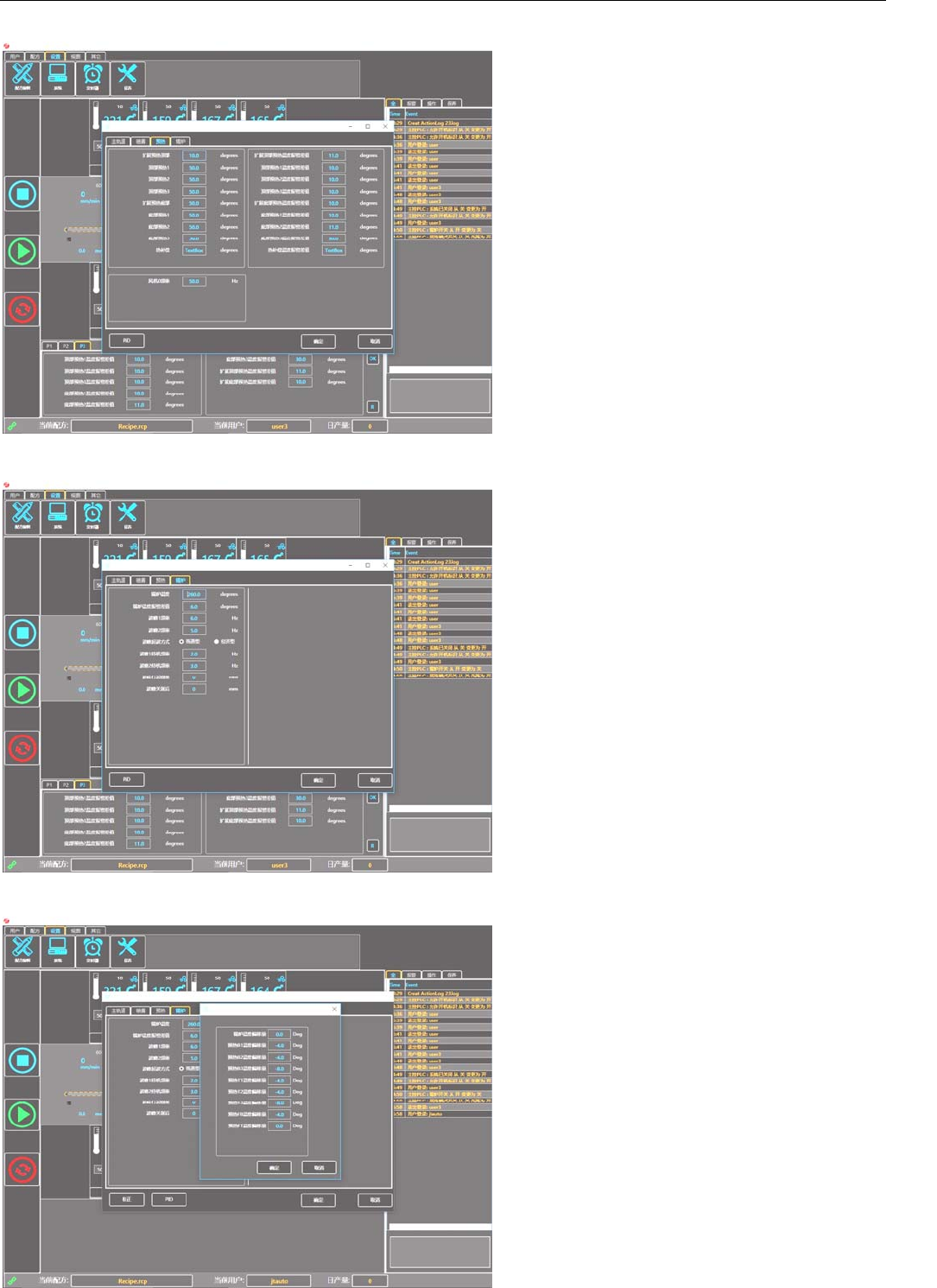

3"预热"部分
4"锡炉"部分
5"校正"部分
3"预热"部分
可修改各温区的温度设定值，报警值（温度偏
差范围）和风机频率。
“风机频率”是指预热风机的频率设定值，最
小范围设置：25Hz,最大范围：50Hz.
4"锡炉"部分
单击这项可以设定锡炉温度和锡炉温度报警
温差值
“波峰 1 频率”是指波峰 1 的设定值。
“波峰 2 频率”是指波峰 2 的设定值。
注意：机械炉最高设定值为 50，电磁炉最高设
定值为 15。
“波峰起波方式”：1.“普通型”是指波峰马达
将一直工作，2.“经济型”是指在检测到有 PCB 时，
开波峰马达，无 PCB 时，关波峰马达。
“波峰 1 待机频率和波峰 2 待机频率”是指在
“经济型”模式下，设定一个值，使波峰马达转动，
保证喷口不堵塞。
“波峰提前”是指 PCB 传送到波峰前，PCB 与波
峰的距离为设定值时，开波峰马达。
“波峰延后”是指 PCB 完全离波峰后，波峰马
达继续工作直到 PCB 离开波峰的距离为设定值时，
关波峰马达。
5"校正"部分
该项需要在用户登录用户名：user3,密码：123
然后在设置--配方下才能显示该项.可以对预热和
锡炉温度进行偏移量校正补偿。如图右边对话框中
有对应的锡炉和温区偏移量，
当实测试温度大于设定温度时输入“正”数校
正.
当实测试温度小于设定温度时输入“负”(-)数
校正.
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 37 -
6"PID"调节部分
4.3.3.5 系统参数设置
6"PID"调节部分
调节 PID 参数步骤如下：
a. 进入"配方编辑"对话框下有个 PID 调节.
b. 电脑会弹出调节页面对话框.
c.“PID 调节”页面中可自由对各个温区的 PID 参数
进行手动设置，另外“自整定”按钮允许用户启动
温控模块自动调节 PID 参数的功能，当点击“自整
定”按钮后，旁边按钮会变成绿色状态，如果参数
整定完，“自整定”按钮会变成灰色状态;PID 参数修
改完后，可以通过"确定"按钮保存参数，而"默认"
是指保留上次参数。
d"取消”是指放弃调节好的参数。
在下拉菜单中选择系统“ ”出现右边对话
框选择“系统参数”，进入系统参数设置对话框.
系统参数主要设定整机参数的范围、控制方式
（配置）和功能的开启。
弹出如右图所示对话框，用户可设置"运输
"、"喷雾"、"温区"、"锡炉"、"其它控制"、"报警"、
"系统"七部分参数组成。
注意：请根据机器实际情况进行设置，以便机
器能正常工作。
“运输”部分
用户可以设置变频器控制运输类型、运输速度报
警差值、调宽方式、运输标准电流、导轨基准距离、
滴油使用、主轨道调宽齿轮系数、运输导轨齿轮系数
数和运输导轨掉板检测距离。
注意：右边运输对话框中的所有参数出厂已经设
置好。
