深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 65 -
（7）冷风机工作温度低于设定状态将进入除霜状态，温度回升后自动打开。
（8）冷风机每次开启时，内部有延时 2 分钟保护功能，此为正常现象。
5.7.2
日常维护及保养
1.清洁冷气喷口及其上的整流板；
2.检查各个气路接头及气管有无漏气现象；
3.检查各个接头是否有老化现象；
4.检查硅橡胶密封圈有无漏气及老化现象。
5.8 氮气系统（选配项）
5.8.1 氮气系统的作用
氮气系统由氮气罩、喷氮气管、流量计、氧气分析仪、电磁阀等组成。其作用是将氮气喷入到焊接区，如下
图所示的电脑界面，在左下方有一个按钮“氮气”，单击此按钮，氮气将流入到氮气罩中，调整各个流量计，可使
各个喷氮气管的流量达到最佳比例，该焊接机的氮气耗量为 25M
3
/H，焊接区的氧气含量将降低到一定的水平
1000ppm 以下，以使焊锡的氧化量大幅度降低。当有焊板通过时，会影响焊接区的氮气浓度，氧化膜的减少将使
焊接质量得到提高。当不需要氮气时，可单击电脑界面的“氮气”按钮，关闭氮气。

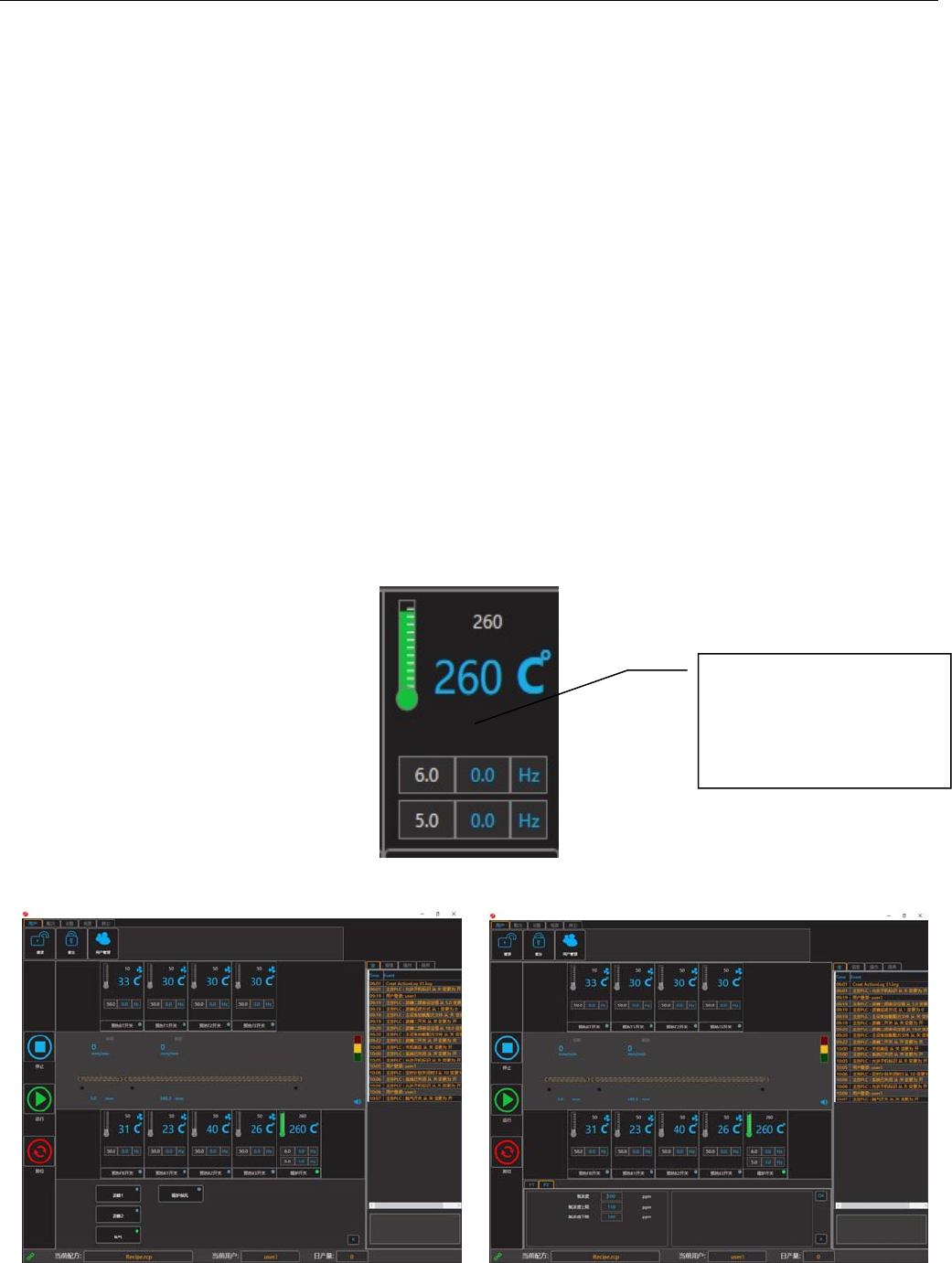

氧气分析仪可以将采样区域内的氧气浓度以数值的形式反映到分析仪和电脑上（见图 29）。
为了达到氧气的浓度要求，应该使喷氮气管的喷流方向向下。
关于氧气分析仪的其它功能请参阅《氧气分析仪说明书》。
图 29
1 左键打开右图启动氮气
2 右键打开左图设置氮气
报警值
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 66 -

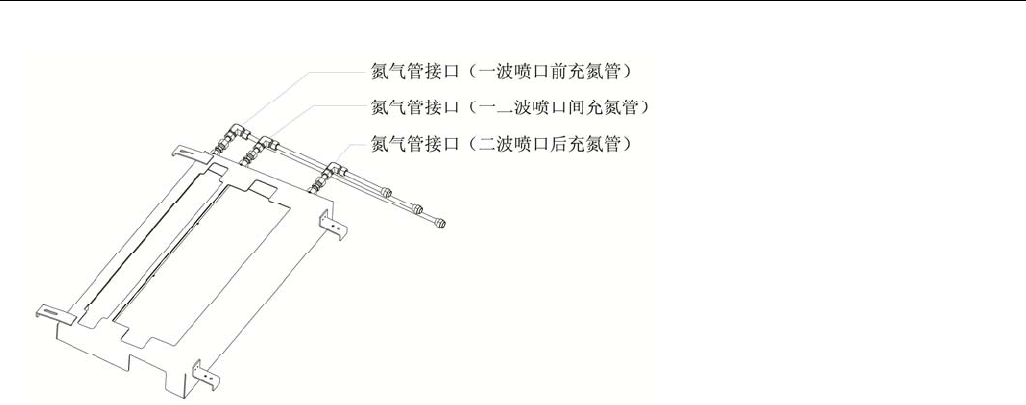

氮气罩结构如图所示
氮气调节参数（供参考）：
1，氮气气压调至 4.5-5 MPa;
2, 波峰 1 前端接口氮气流量调至 60-70m
3
/h;
3，波峰 1，2 之间接口氮气流量调至 90-100m
3
/h;
4，波峰 2 后端接口氮气流量调至 60-70m
3
/h;
5，综合调整上述参数氧含量可降至 2000ppm 以下.
5.8.2 日常维护
（1） 每年对氧气分析仪进行标定；
（2） 检查各个气路接头及气管有无漏气现象；
（3） 检查各个接头是否有老化现象；
（4） 检查风帘有无老化、磨损现象；
（5） 检查硅橡胶密封圈有无漏气及老化现象；
（6） 为了使焊接区的氮气浓度达到最佳效果，请不要使用出口轴流风扇；
（7） 冷却区的出口流量的大小会严重影响到焊接区氮气的浓度，请将冷却区的出口流量调节适中。
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 67 -
5.8.3 氧气分析仪外置过滤器的日常维护
应每天对氧气分析仪外置过滤器的使用状况进行检查，确保其工作正常，每 4 个月必须对过滤器使用的过滤
器材（活性碳及脱脂棉）进行更换，如过滤器上端的脱脂棉已变黄，此时应及时更换过滤器材以免损坏氧气分析
仪。具体操作如下（见图 30）：
关闭氮气进口球阀
拆除与过滤器连接的气管
松开固定螺钉将过滤器部分整体取下
取出过滤器
更换过滤器材
按相反的顺序将过滤器装好，并确认过滤器进出气方向正确——从下方进气，从上方出气

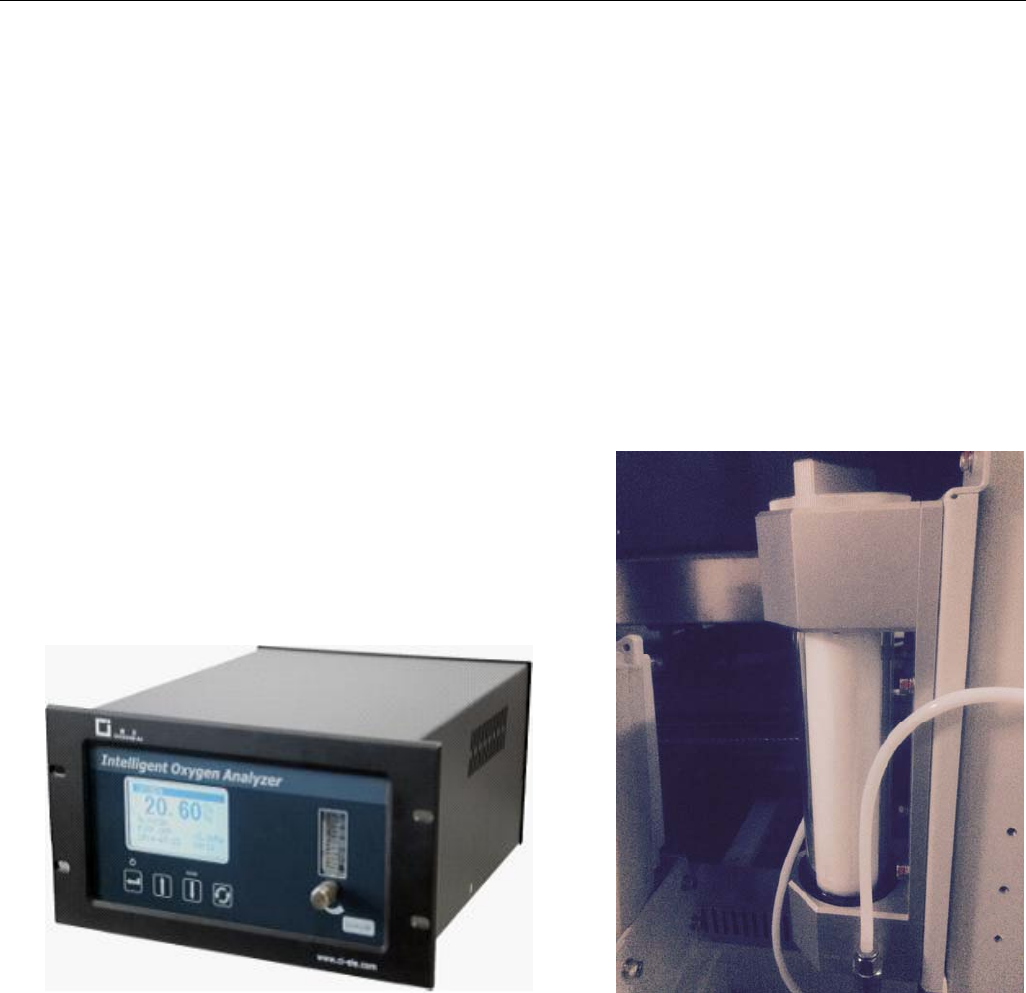

图 30（氧气分析仪和过滤器）
