深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 18 -
具有声光报警、紧急制动、过载保护系统；
超大的维护空间，废弃物的集中收集，方便保养维护。
2.3 工作流程
波峰焊机工作流程如图 1 所示。
已插完成元器件的电路板，将其嵌入治具，由设备入口处的接驳装置以一定的倾角和传送速度送入波峰焊机
内，然后被连续运转的夹爪夹持，途经入板感应器，涂覆助焊剂，预加热，浸波峰焊锡，冷却的工艺流程。
在涂覆助焊剂阶段，喷头沿着治具的起始位置来回匀速喷雾，使电路板的裸露焊盘表面、焊盘过孔以及元器
件引脚表面均匀地涂覆一层薄薄的助焊剂。
在预加热阶段，助焊剂活化，挥发物被去除，PCB 焊接部位被加热到润湿温度，同时，由于元器件温度的
升高，避免了浸入熔融焊料时受到大的热冲击。预热阶段，PCB 表面的温度应在 80～150℃之间为宜。
第一波峰是由狭窄的喷口喷出的“湍流” 波峰，流速快，对 SMT 元器件有较高的垂直压力，使焊锡对尺寸
小、贴装密度高的焊点有较好的滲透性，并克服了元器件的复杂形状及“阴影”效应 带来的不良影响；同时，湍
流波向上的喷射力可以使助焊剂气体顺利排出，大大减少了漏焊、桥接及焊缝不充实等缺陷。
第二波峰是一个“平滑”波，焊锡流动速度慢，出口处的流速几乎为零，所以它能有效去除端子上的过量焊锡，
使所有的焊接面润湿良好，并能对第一波峰所造成的拉尖和桥接进行充分的修正。
在冷却阶段，制冷系统使 PCB 的温度急剧下降可明显改善无铅焊料共晶生产时产生的空泡及焊盘剥离问题。
在焊接整个过程中，在焊接区加有氮气保护可有效防止裸铜和共晶焊料氧化，大幅提高润湿性和流动性，确
保焊点的可靠性。

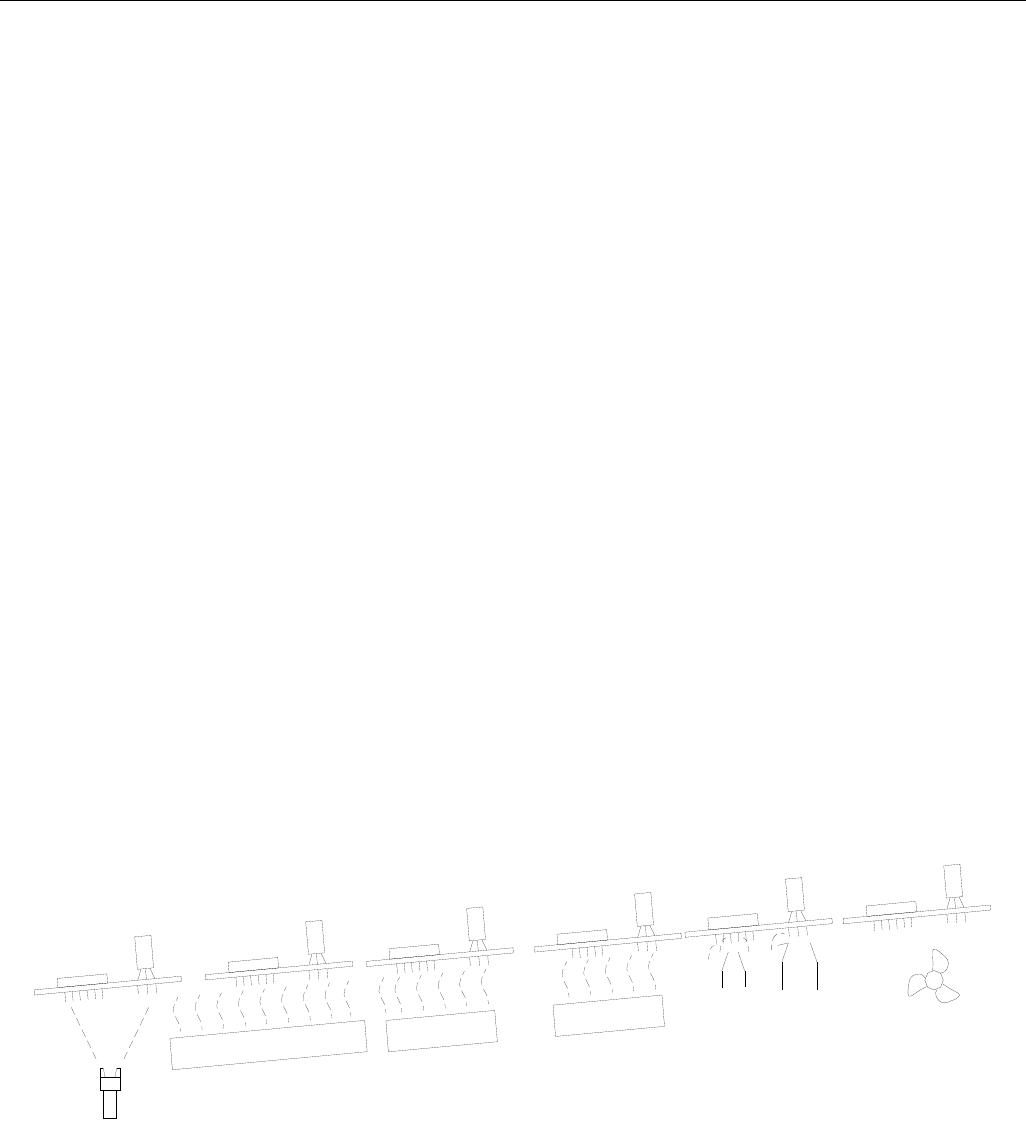

涂覆助焊剂 预加热 预加热 预加热 浸波峰焊锡 冷却系统
图 1（焊接流程）
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 19 -
2.4 技术参数
SE-350/450II 整机参数：
波峰焊外形尺寸(L*W*H)
4401×1582×1735mm
PCB 运输方向 L→R（R→L 可选）
电源（三相五线） 3P5W，380V AC ，50/60Hz， 63A
漏电开关
>150mA
电源功率要求
50KW(三段预热）
气源
0.5MPa
重量 约 1800KG
电器控制部分参数：
总功率 37KW（三段热风预热）
正常工作功率
≤10KW
控制方式 电脑＋PLC
预热系统参数：
预热方式： 热风预热 红外预热
预热器发热管（单温区）
380VAC 3KW×2（下层）
3
KW
×
2
（
下层
）
SE-350：380VAC 1.2KWX6（下层）1.2KWX5（上层）
SE-450：380VAC 1.5KWX6（下层）1.2KWX5（上层）
热风风机
100W AC220V
无
调速方式 无级变频调速 无
预热区数量 三段预热
预热区长度 1800mm（三段预热）
预热温度 室温～280℃
预热控温方式 PID+SSR 模式
焊接系统：
炉胆 炉胆材质：全钛/铸铁（搪瓷工艺）
锡炉工作方式 机械泵
锡炉发热管功率 SE-350： 15KW SE-450： 15KW
锡炉容量（锡比重 7.5） SE-350：无铅 480KG；SE-450：无铅 550KG
锡炉极限承受温度 MAX: 300℃
锡炉极限使用温度 MAX: 280℃
锡炉控温方式 PID+SSR 模式
波峰驱动功率 1/4 HPX2 3P 220VAC（SE-350） 1/2 HPX2 3P 220VAC（SE-450）
波峰高度调节方式 数字调节
锡炉升温时间 100 Min 左右（设定温度：265℃）
PCB 传输系统：
PCB 传输速度
500~1800MM/MIN
PCB 最小过板间隔
50mm
PCB 入口运输高度 750±20mm（可选 750±20mm）
运输导轨倾角 出厂：5.5°±0.2°（5°
—
6°可调）
传输马达功率
90W 3P 220VAC
调速方式 变频调速
炉膛顶部过板高度
120mm
炉膛底部过板高度
25mm
氮气单元
(
选配
)
：
氮气耗量 12M
3
/h 1000
pp
m 以下
氮气气源压力
0.5~0.8MPA
氮气气源含氧量
≤10PPM
流量计个数
3
其
它：
助焊剂自动添加 标配
助焊剂流量
10~100ML/MIN
喷雾气压 0.25MPA～0.4MPA
排风扇
220VAC 750W
抽风管直径
Φ200MM
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 20 -
抽风风量
15M
3
/min
冷风机（选配）
2HP 2P220VAC
中央支撑 选配
建议电源配线：
5×16mm

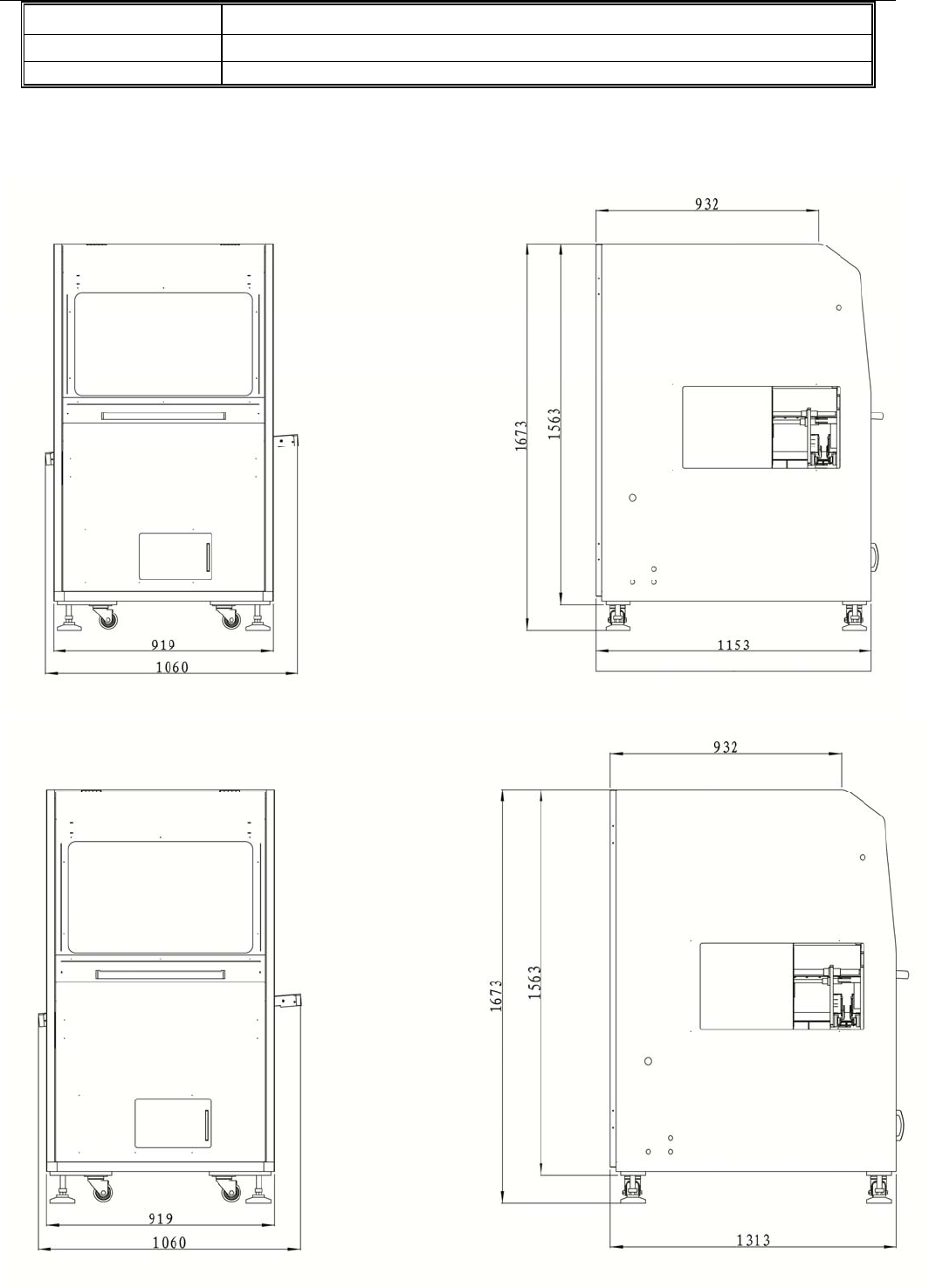

入口接驳尺寸及整机外形的详细尺寸如图
2
所示（结构示意图）
