深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 53 -
3 风轮 32110007
4 发热丝 90009236(顶部预热一样)

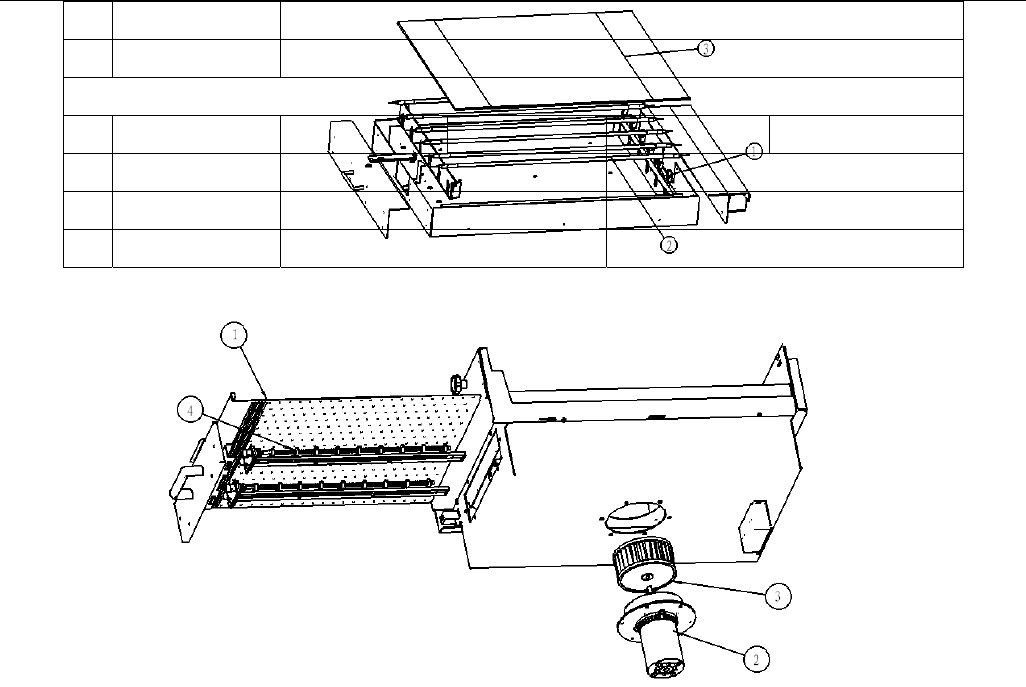

红外预热爆炸图对应的品号
No 品名 SE-350 左向右 SE-350 右向左 SE-450 左向右 SE-450 右向左
1 灯管安装座 26210023 26210023
2 灯管 26210027 26210020
3 高温玻璃 38900030 38900039
SE 系列无铅波峰焊机用户手册 深圳市劲拓自动化设备股份有限公司 A.0
- 54 -
5.3 焊接系统
5.3.1 系统作用

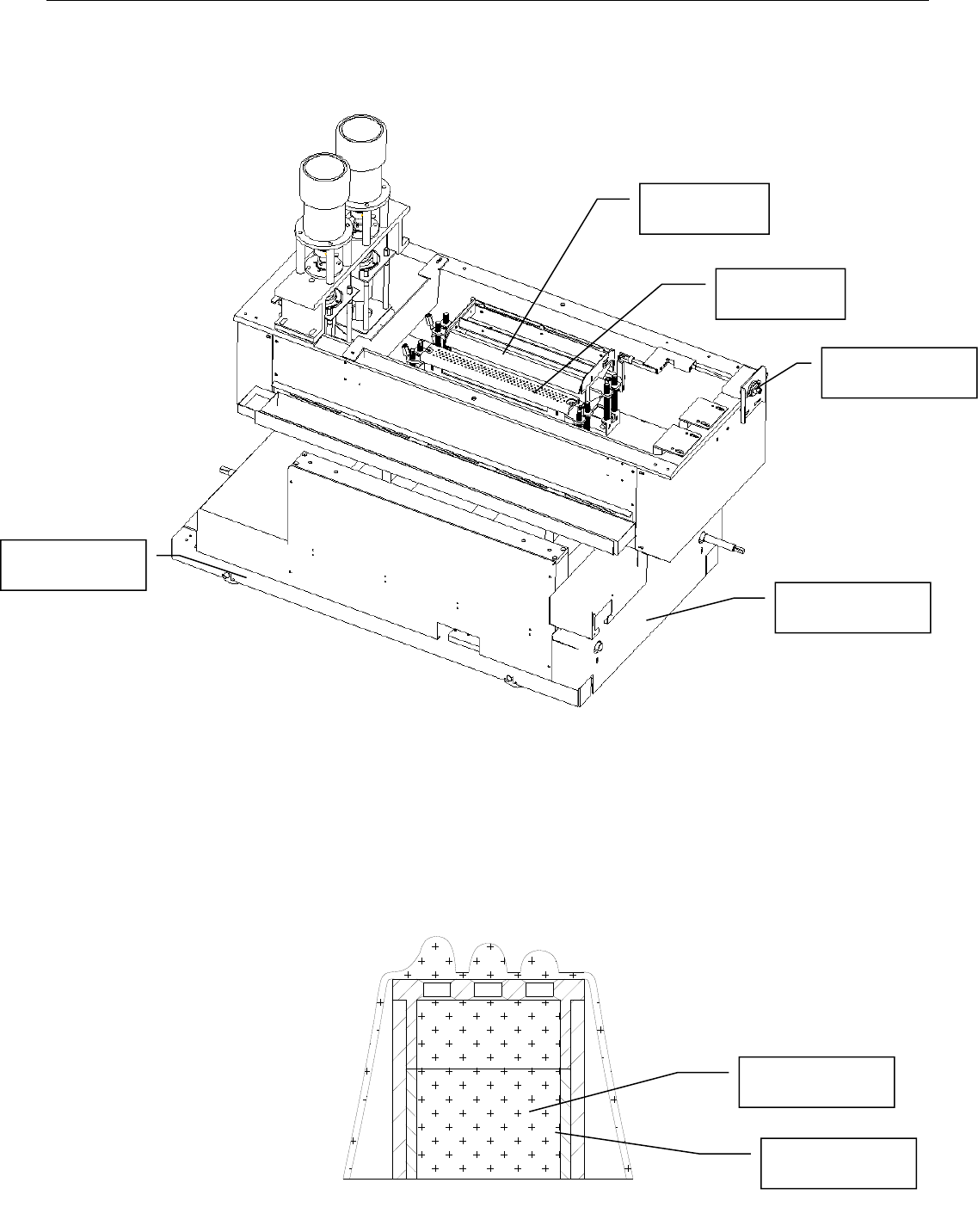

双波峰焊锡炉由波峰 1 锡泵、波峰 2 锡泵、焊锡炉胆及小车组成（见图 14）。
图 14（锡炉系统）
注意：下图叶轮轴处的防氧化装置，需要定期维护，保证叶轮正常转动。
波峰 1 锡泵喷出柱状的紊流波，其作用主要是冲刷掉 PCB 底部贴片元件及各焊点元件引脚因“遮蔽效应”而滞留
在其背后的助焊剂，让焊点得到可靠的润湿。
图 16（波峰 1）
二波喷口
一波喷口
后挡板调节装置
锡炉升降支架
锡炉导出支架
叶轮防氧化套
叶轮盖杆
深圳市劲拓自动化设备股份有限公司 SE系列无铅波峰焊机用户手册 A.0
- 55 -
波峰 2 锡泵喷出平稳的锡波，其作用主要是进一步修整形状不规整的焊点，使焊接效果达到最佳状态。
图 17
调节波峰马达的频率能控制波峰的高度。频率高，波峰高；频率低，波峰低。
5.3.2 波峰形状调节
通过调节波峰 2 喷口的前导流板和中间挡板，可喷出不同形状的波峰，波峰形状的改变能有效的控制 PCB
的浸锡时间和脱锡角度，在 PCB 的传送方向上得到与 PCB 传送速度大致相同的喷流波，以适应不同类型的 PCB
的工艺要求，其原理是调节其中的前导流板和中间挡板，改变喷锡口的高度，使波峰形状发生变化，波峰 2 会变
成图 5.13 所示的形状。
图 18
