缺陷： 末端偏移 : 可焊端偏移超出焊盘； 缺陷： 最小末端焊点宽度（ C ）小于引脚宽度 (W) 的 75% ； 3. 焊点外观 标准： a.焊锡润湿性良好， 焊锡形状规则， 焊 点圆润、饱满、有光泽； b.无虚焊、假焊、桥接、断裂、针孔、 拉尖、拖尾等现象； - - 9 - -
缺陷：
最小末端焊点宽度（C）为元件可焊端
宽度（W）的 75%或焊盘宽度（P）的
75%其中较小者；
缺陷：
不容许在 Y 轴方向的末端偏移（B）；
缺陷：
侧面偏移（A）大于元件可焊端宽度（W）
的 25%或焊盘宽度（P）的 25%，其中
较小者；
- - 8 - -
缺陷：
末端偏移:可焊端偏移超出焊盘；
缺陷：
最小末端焊点宽度（C）小于引脚宽度
(W)的 75%；
3. 焊点外观
标准：
a.焊锡润湿性良好，焊锡形状规则，焊
点圆润、饱满、有光泽；
b.无虚焊、假焊、桥接、断裂、针孔、
拉尖、拖尾等现象；
- - 9 - -

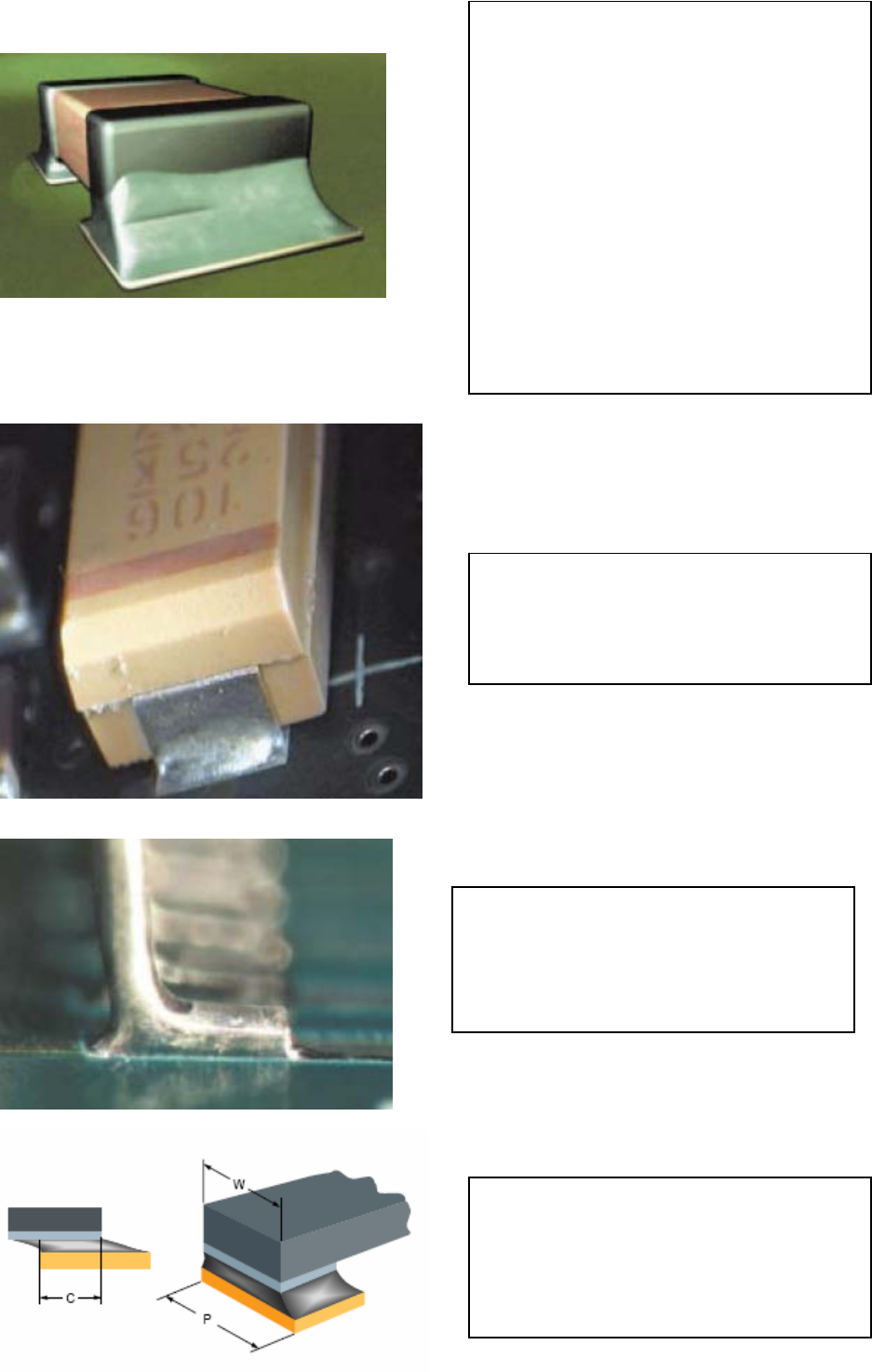

标准：
末端焊点宽度等于元件可焊端宽度或
焊盘宽度，其中较小者；
侧面焊点长度等于元件可焊端长度；
最大焊点高度为焊锡厚度加元件可焊
端高度；
标准：
内向 L 型引脚标准焊点;
标准：
踝部焊点爬伸达引脚厚度但未爬升至
引脚上弯折处;
标准：
末端焊点宽度（C）等于元件可焊端宽
度（W）或焊盘宽度（P）中较小者；
- - 10 - -
