1. 插拔件 标准： 2. 连接件 3. 元件引脚 安装件、 印制板、 连接件等完好无可见 损伤； 可接受： a .极性元件和多引腿元件的放置方 向正确； b .极性元件按照标定的位置正确安 装； c .无极性元件未依据识别标记的读 取方向一致放置； 可接受： 标有极性元件的地线较长； 极性元件的标识不可见； 无极性元件的标识从下向上读取； 缺陷： 锡渣等残留物； - - 25 - -

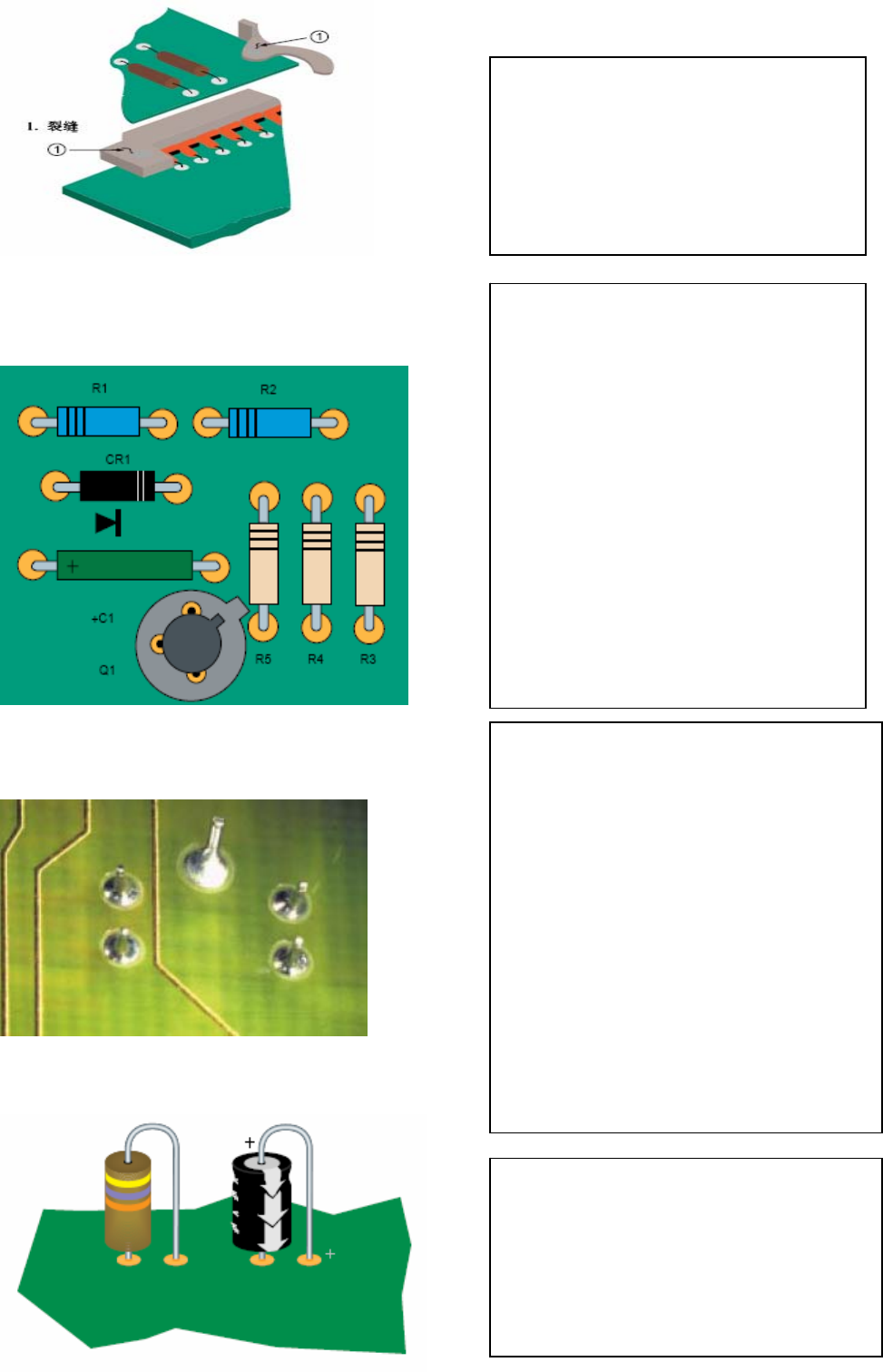

缺陷：
a.铆装孔有裂缝；
b.裂缝延伸到印制板的边缘；
c.器件引脚受到损伤；
标准：
2. 印制板外观
a.外观保持清洁，无助焊剂、焊锡渣
等残留物；
b.印制板表面无划伤、烫伤、腐蚀等
明显外观缺陷；
c. 阻焊层无变色现象；
d.印制板无弓曲、扭曲等变形现象；
（插装的印制板，弓曲和扭曲允许程
度为 1.5%）
e.无错件、漏件；
标准：
e.无错件、漏件；
f. 元器件放置于两焊盘居中（有特殊
要求的器件除外）；
g.无极性的元器件依据识别标记的读
取方向放置且保持一致（从左至右或从
上至下）
h.有特殊放置要求的器件，按要求放
置；
标准：
无极性元件的标识从上到下读取；
极性元件的标识在元件的顶部；
- - 24 - -
1.插拔件
标准：
2.连接件
3.元件引脚
安装件、印制板、连接件等完好无可见
损伤；
可接受：
a.极性元件和多引腿元件的放置方
向正确；
b.极性元件按照标定的位置正确安
装；
c.无极性元件未依据识别标记的读
取方向一致放置；
可接受：
标有极性元件的地线较长；
极性元件的标识不可见；
无极性元件的标识从下向上读取；
缺陷：
锡渣等残留物；
- - 25 - -
缺陷：
网状焊锡；
缺陷：
印制板表面残留颗粒状物质；
缺陷：
助焊剂；
缺陷：
印制板烫伤；
缺陷：
存在明显的侵蚀现象；
