9. 绝缘套管 标准： a.绝缘套管不能接触焊点； b.绝缘套管应覆盖需保护的所有区域； 缺陷： a.绝缘套管裂口或断裂， 起不到防止适 中的作用； b .与不同电位导线交叉的引脚与间距 小于 0.5mm 且无绝缘体隔离 （绝缘套管 或表面涂敷； c .与导线交叉的引脚未按规定加绝缘 封套； 10. 导线绝缘层（含绝缘套管）的外观 标准： 加工后的绝缘层切口整洁， 没有任何刺 穿、拉伸，磨损、污染、烧焦的痕迹； 可接受： a.由于机械剥…
可接受：
a.引脚和焊点无破裂；
b.引脚凸出符合规范要求；
c.引脚剪切应平整；
缺陷：
a. 引脚与焊点间破裂；
b. 引脚凸出违反最小电气间隙；
c. 非支撑孔不满足引脚固定角
最小 45°要求；
d.
非支撑孔凸出小于
0.5mm
；
8. 焊盘的起翘
标准：
用镊子等拨动，导线、焊盘与基
材之间没有分离现象；
可接受：
在导线、焊盘与基材之间的分离小
于一个焊盘的厚度；
缺陷：
在导线、焊盘与基材之间的分离大
于一个焊盘的厚度；
- - 41 - -
9. 绝缘套管
标准：
a.绝缘套管不能接触焊点；
b.绝缘套管应覆盖需保护的所有区域；
缺陷：
a.绝缘套管裂口或断裂，起不到防止适
中的作用；
b.与不同电位导线交叉的引脚与间距
小于 0.5mm 且无绝缘体隔离（绝缘套管
或表面涂敷；
c.与导线交叉的引脚未按规定加绝缘
封套；
10. 导线绝缘层（含绝缘套管）的外观
标准：
加工后的绝缘层切口整洁，没有任何刺
穿、拉伸，磨损、污染、烧焦的痕迹；
可接受：
a.由于机械剥离，绝缘层上出现轻微的
压痕；
b.由于加热剥离，绝缘层上出现轻微的
变色或熔化；
c.用于去除实心线绝缘层的化学溶剂，
膏状或霜剂未引起导线性能的下降；
- - 42 - -

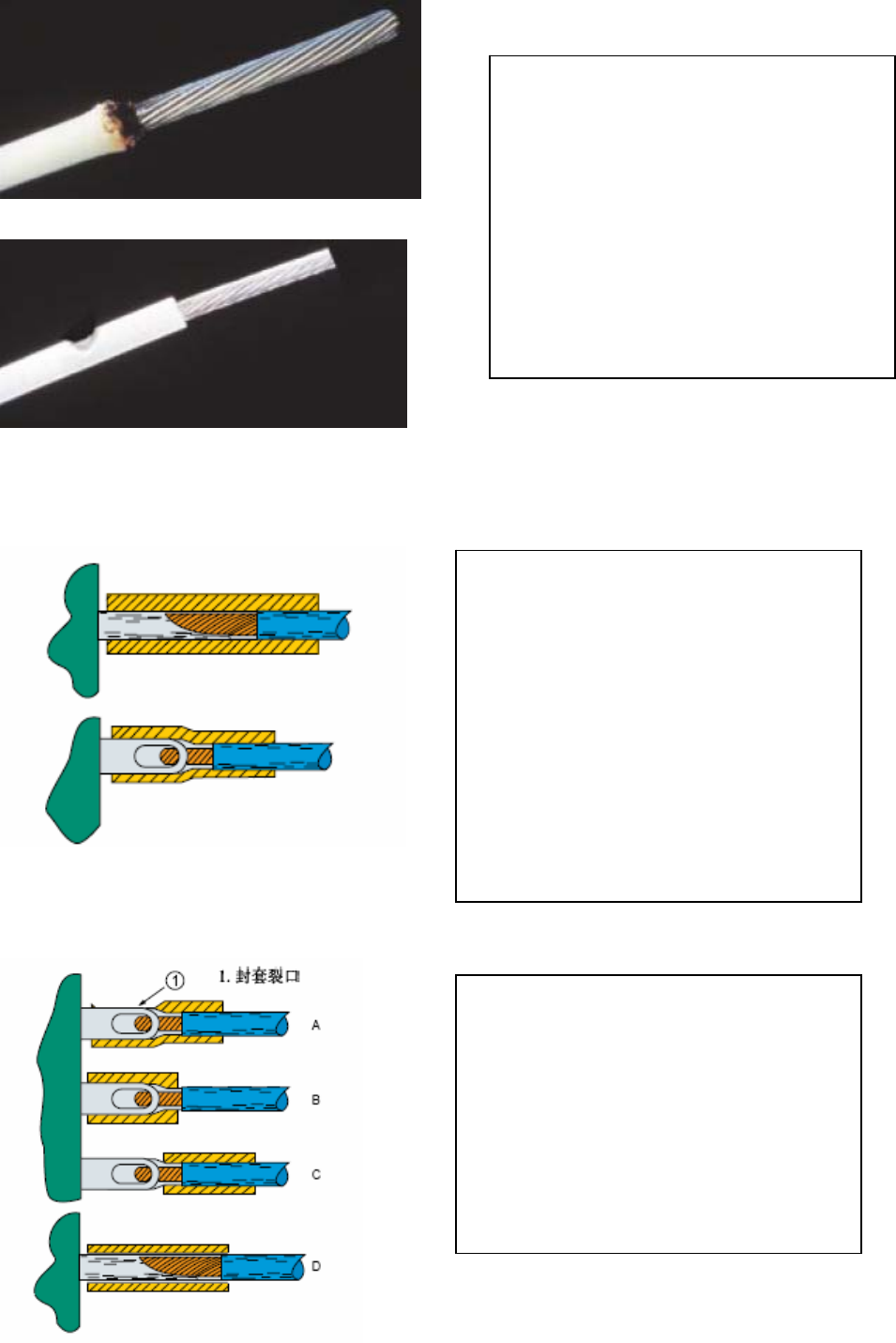

缺陷：
a.导线的绝缘层被烧焦；
b.导线的绝缘层受到损伤，导线的内芯
暴露在外；
c.烧焦或熔化的绝缘层导致的焊接处
污损；
11. 挠性封套
可接受：
a.挠性封套用于紧贴接线柱和导线以
起到绝缘作用；
b.挠性封套需与导线的绝缘层重叠至
少为 6.0mm 或两倍线直径中的较大者；
c.接线柱暴露于板面的部分从板面量
起应小于 50%接线柱直径（或宽度）；
缺陷：
a.封套裂口或接线柱暴露于板面超过
50%接线柱宽度；
b.封套未完全覆盖导线的绝缘层；
c.封套未完全覆盖接线柱；
d.接线柱上的封套松动；
- - 43 - -
