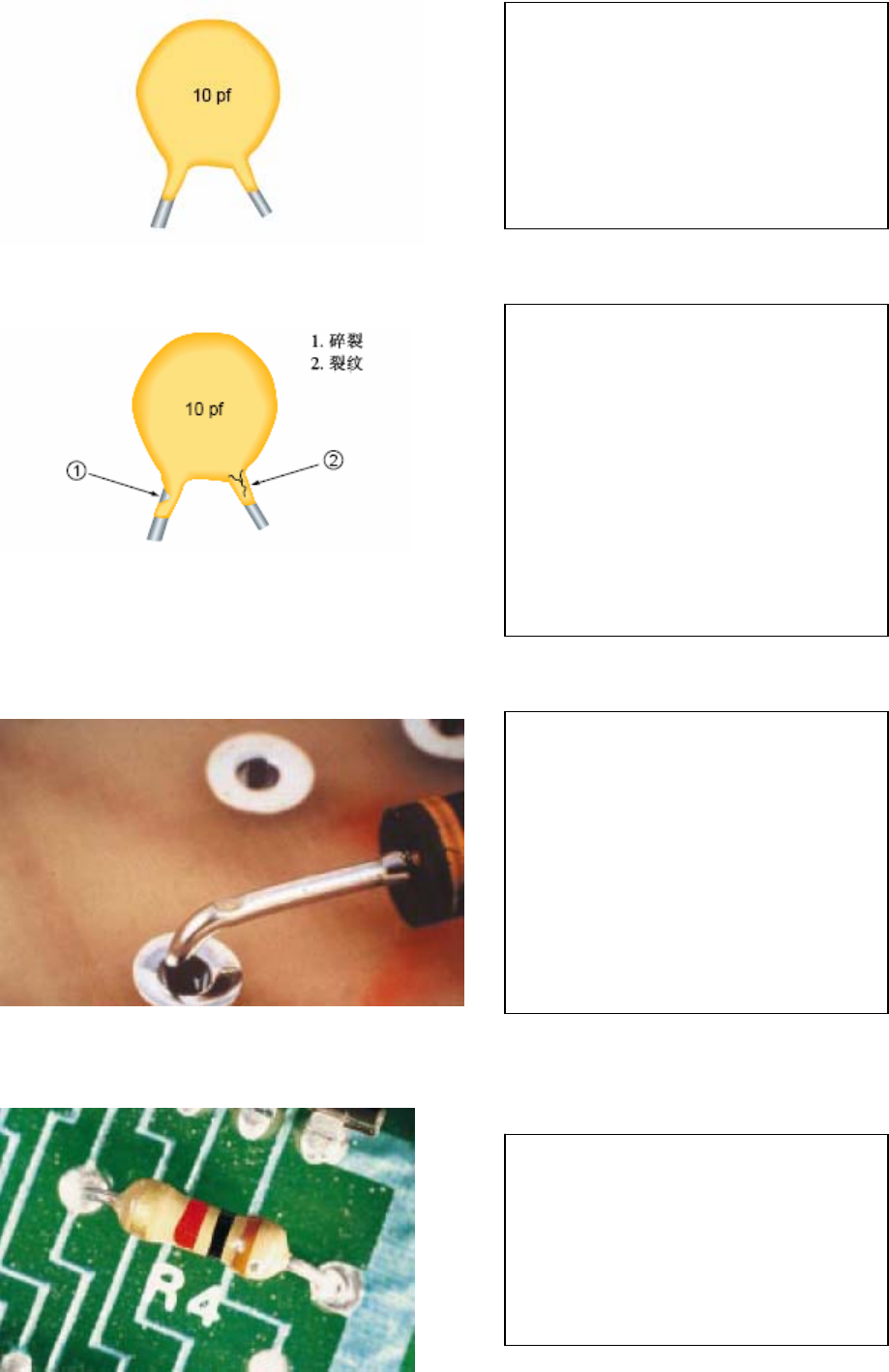

13. 元件外观
标准：
a.元件体上没有刮痕、残缺、裂缝，
元件标识清晰可辨；
b.元件引脚上无伤痕；
可接受：
a.元件体有轻微的刮痕、裂痕，但
元件的基材或功能部位没有暴露在
外；
b.元件的结构完整性没有受到破
坏；
可接受：
对元件进行预成型时，元件引脚上
的刻痕、操作或形变不能超过引脚
直径的宽度或厚度的 10%。
制程警示：
元件表面有操作损伤，但是未暴露
出元件内部的金属材质，且元件管
脚的密封完好；
- - 45 - -
缺陷：
元件的功能部位暴露在外，结构完
整性受到破坏；
缺陷：
a.元件表面的绝缘层受到损伤，造
成元件内部的金属材质暴露在外，
或元件严重形变；
b.玻璃封装上的残缺引起的裂痕延
伸到密封处；
c.玻璃体破裂；
缺陷：
a.元件引脚的损伤超过了引脚直径
的 10%；
b.元件管脚由于多次成形或粗心操
作造成的引脚形变；
c.引脚上留有夹具造成的夹痕，管
脚的损伤超过了引脚直径的 10%；
- - 46 - -
14. 连接针的外观
标准：
a.连接针垂直度良好、无弯曲、无歪
斜；
b.无可见损伤；
c. 出针高度符合要求且一致性良
好；
d. 出针表面无焊锡残留；
e.出针光洁度良好，无氧化现象；
f.出针无毛刺、无车痕；
缺陷：
a.出针歪斜影响装配入壳；
b.出针高度有明显差异；
c.出针氧化；
- - 47 - -
