- - 38 - - 缺陷： G．拉尖； H．气泡； G H 缺陷： I．结晶松散； J．铜箔翘起； I J 缺陷： K．连焊； L．偏焊； K L 缺陷： M．内疏松； N．断裂点； M N 5. 勾焊 标准： a.引脚轮廓可辨识， 线和可焊端的轮廓 可辨识，线与接头上的焊锡流动顺畅；
缺陷：
孔的垂直填充少于 75%，包括主面和辅
面在内；
- - 37 - -
缺陷：
A．虚焊；
B．假焊；
A B
缺陷：
C．针孔；
D．焊锡量多；
C D
缺陷：
E．焊锡量少；
F．气泡；
E F
- - 38 - -
缺陷：
G．拉尖；
H．气泡；
G
H
缺陷：
I．结晶松散；
J．铜箔翘起；
I
J
缺陷：
K．连焊；
L．偏焊；
K L
缺陷：
M．内疏松；
N．断裂点；
M N

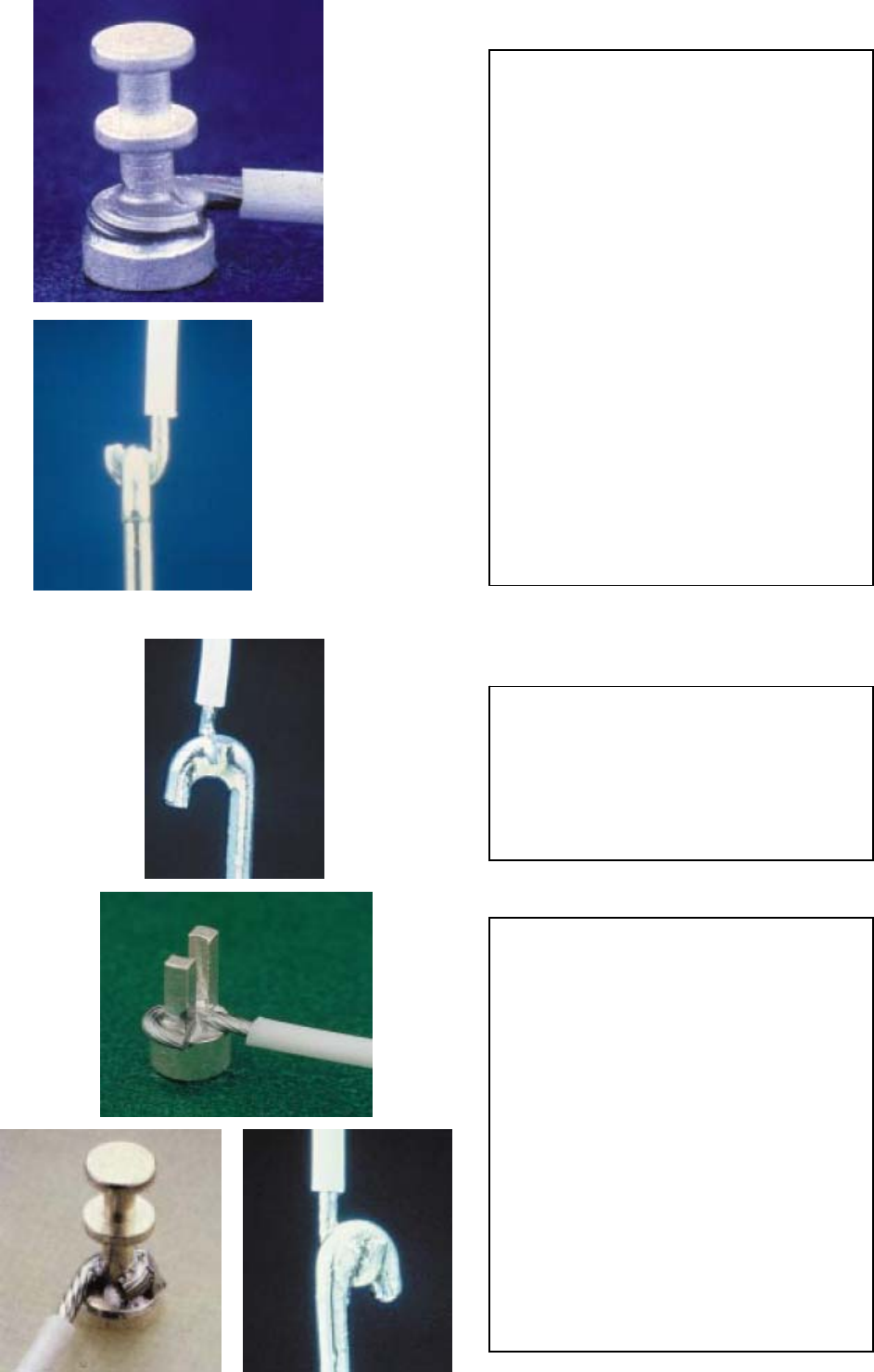

5. 勾焊
标准：
a.引脚轮廓可辨识，线和可焊端的轮廓
可辨识，线与接头上的焊锡流动顺畅；
标准：
b.焊锡薄层覆盖所有的线／引脚和
接头处；
可接受：
接头和线连接处至少有 75%的焊锡薄
层；
缺陷：
a.接头和线连接处的焊锡薄层少于
75%；
b.焊锡接触角小于 90°；
- - 39 - -
c.焊点中夹杂了绝缘物质；
