14. 连接针的外观 标准： a.连接针垂直度良好、无弯曲、无歪 斜； b.无可见损伤； c . 出针高度符合要求且一致性良 好； d. 出针表面无焊锡残留； e.出针光洁度良好，无氧化现象； f.出针无毛刺、无车痕； 缺陷： a.出针歪斜影响装配入壳； b.出针高度有明显差异； c.出针氧化； - - 47 - -

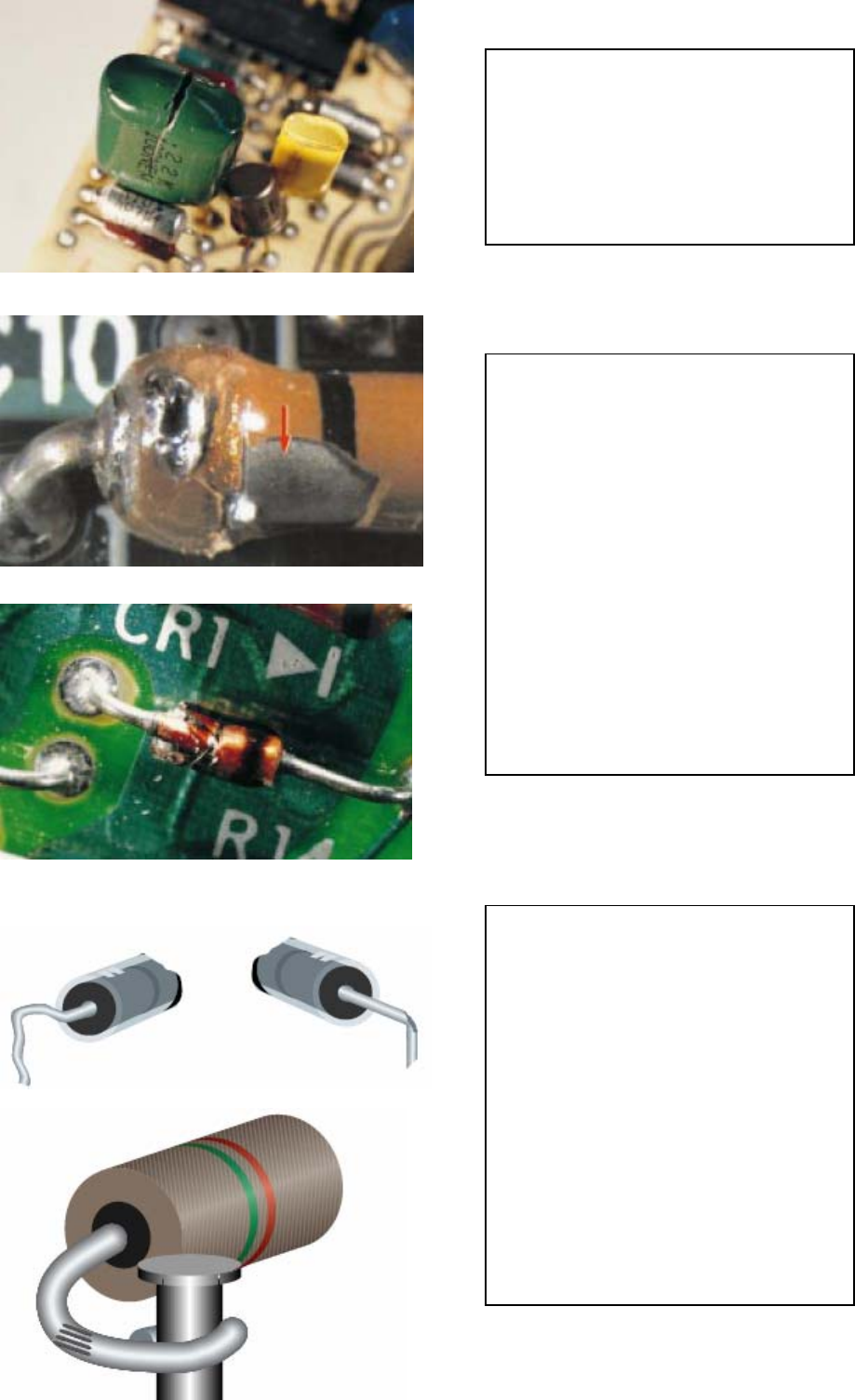

缺陷：
元件的功能部位暴露在外，结构完
整性受到破坏；
缺陷：
a.元件表面的绝缘层受到损伤，造
成元件内部的金属材质暴露在外，
或元件严重形变；
b.玻璃封装上的残缺引起的裂痕延
伸到密封处；
c.玻璃体破裂；
缺陷：
a.元件引脚的损伤超过了引脚直径
的 10%；
b.元件管脚由于多次成形或粗心操
作造成的引脚形变；
c.引脚上留有夹具造成的夹痕，管
脚的损伤超过了引脚直径的 10%；
- - 46 - -

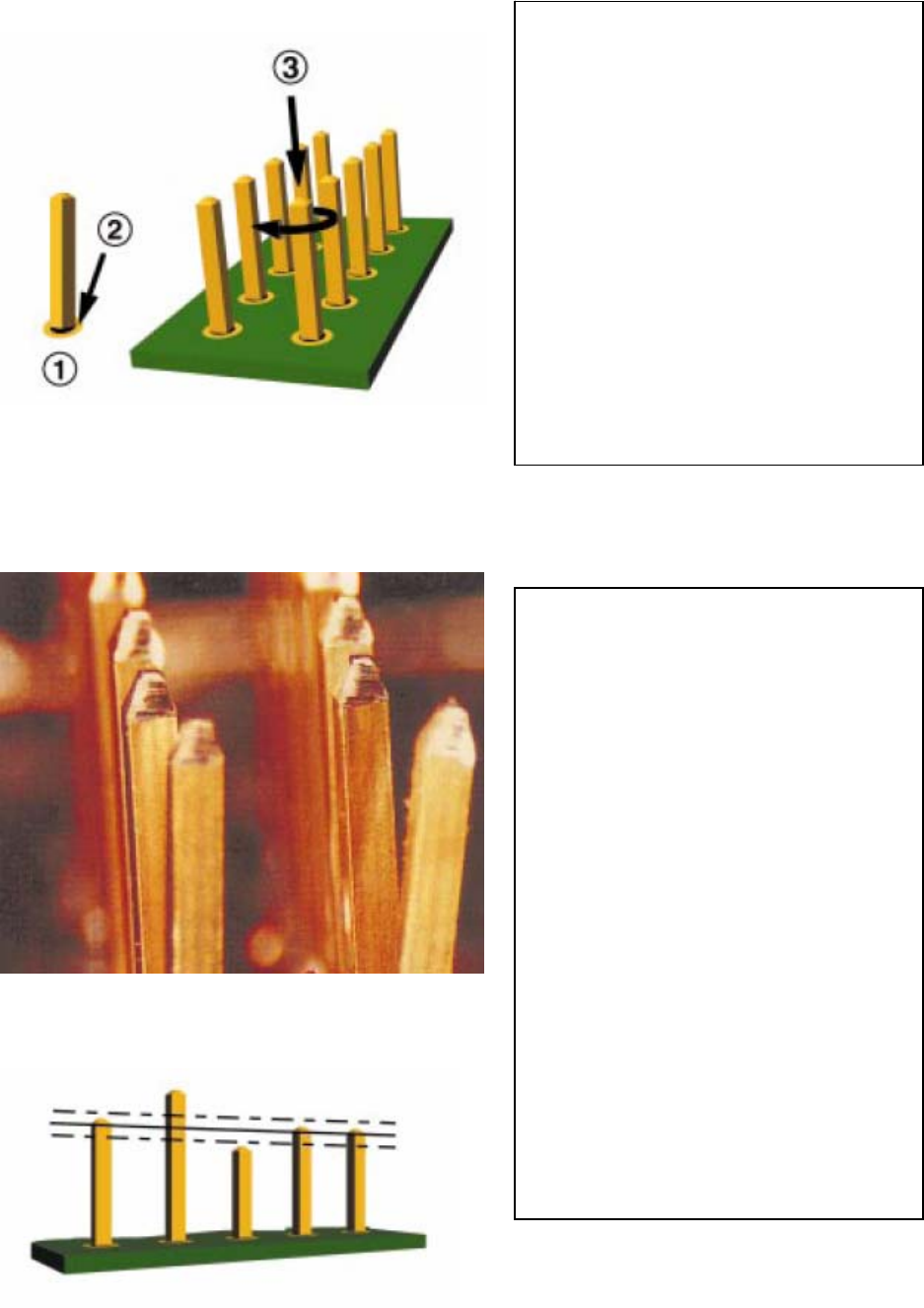

14. 连接针的外观
标准：
a.连接针垂直度良好、无弯曲、无歪
斜；
b.无可见损伤；
c. 出针高度符合要求且一致性良
好；
d. 出针表面无焊锡残留；
e.出针光洁度良好，无氧化现象；
f.出针无毛刺、无车痕；
缺陷：
a.出针歪斜影响装配入壳；
b.出针高度有明显差异；
c.出针氧化；
- - 47 - -

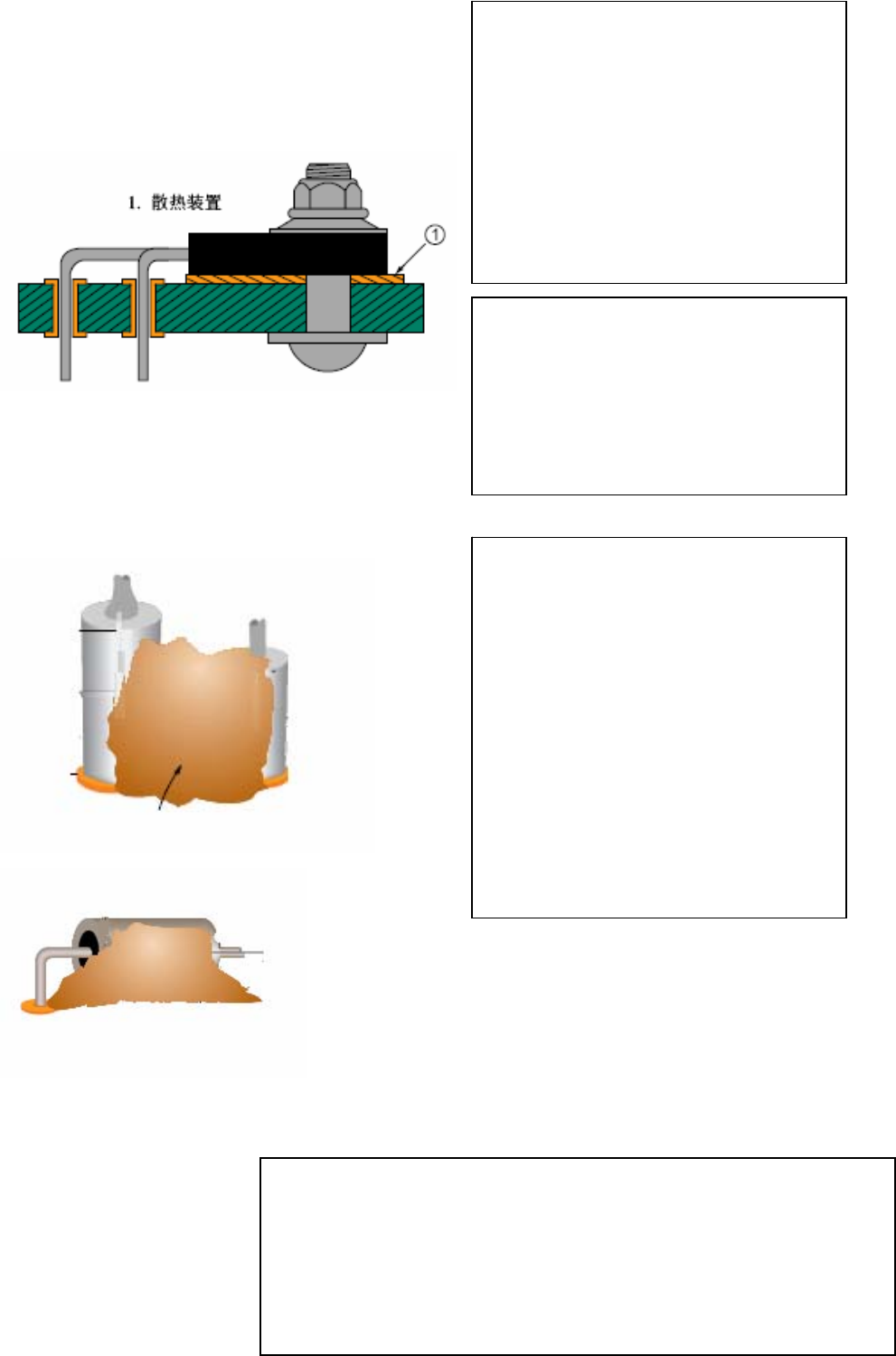

15. 散热器件
标准：
a.散热器件（如 MOSE 管、D 管、变压
器电感等）的底平面均在同一平面，
保证散热装置与安装表面充分接触；
b.其它器件或焊点高度不能超过散
热器件表面；
缺陷：
a.散热器件的底平面不在同一平面；
b.其它器件或焊点高度超过散热器
件表面；
16. 点胶
标准：
须点胶固定的器件，应依文件要求在
相应的位置进行点胶固定；
a.胶量符合要求；
b.点胶位置符合要求；
c.胶的型号符合要求；
17. 其他要求：
标准：
a.垫膜：
要求垫聚四氟乙烯定向薄膜时，薄膜型号、尺寸及垫膜位置应符
合工艺文件要求，且薄膜须完整无破损；
