15. 散热器件
标准：
a.散热器件（如 MOSE 管、D 管、变压
器电感等）的底平面均在同一平面，
保证散热装置与安装表面充分接触；
b.其它器件或焊点高度不能超过散
热器件表面；
缺陷：
a.散热器件的底平面不在同一平面；
b.其它器件或焊点高度超过散热器
件表面；
16. 点胶
标准：
须点胶固定的器件，应依文件要求在
相应的位置进行点胶固定；
a.胶量符合要求；
b.点胶位置符合要求；
c.胶的型号符合要求；
17. 其他要求：
标准：
a.垫膜：
要求垫聚四氟乙烯定向薄膜时，薄膜型号、尺寸及垫膜位置应符
合工艺文件要求，且薄膜须完整无破损；
- - 48 - -
标准：
b.垫托粘贴：
要求粘贴垫托时，垫托型号、尺寸及位置应符合工艺文件要求，
垫托与印刷板粘贴紧密，且不能压在其他焊点上；保证产品入壳
后印刷板与壳底面保持平行；
标准：
c.绝缘胶带：
要求粘贴绝缘胶带时，绝缘胶尺寸及位置应符合工艺文件要求；
标准：
d.装配检验：
焊接后入壳检验不得超高、超宽，按相应产品封装要求进行试装；

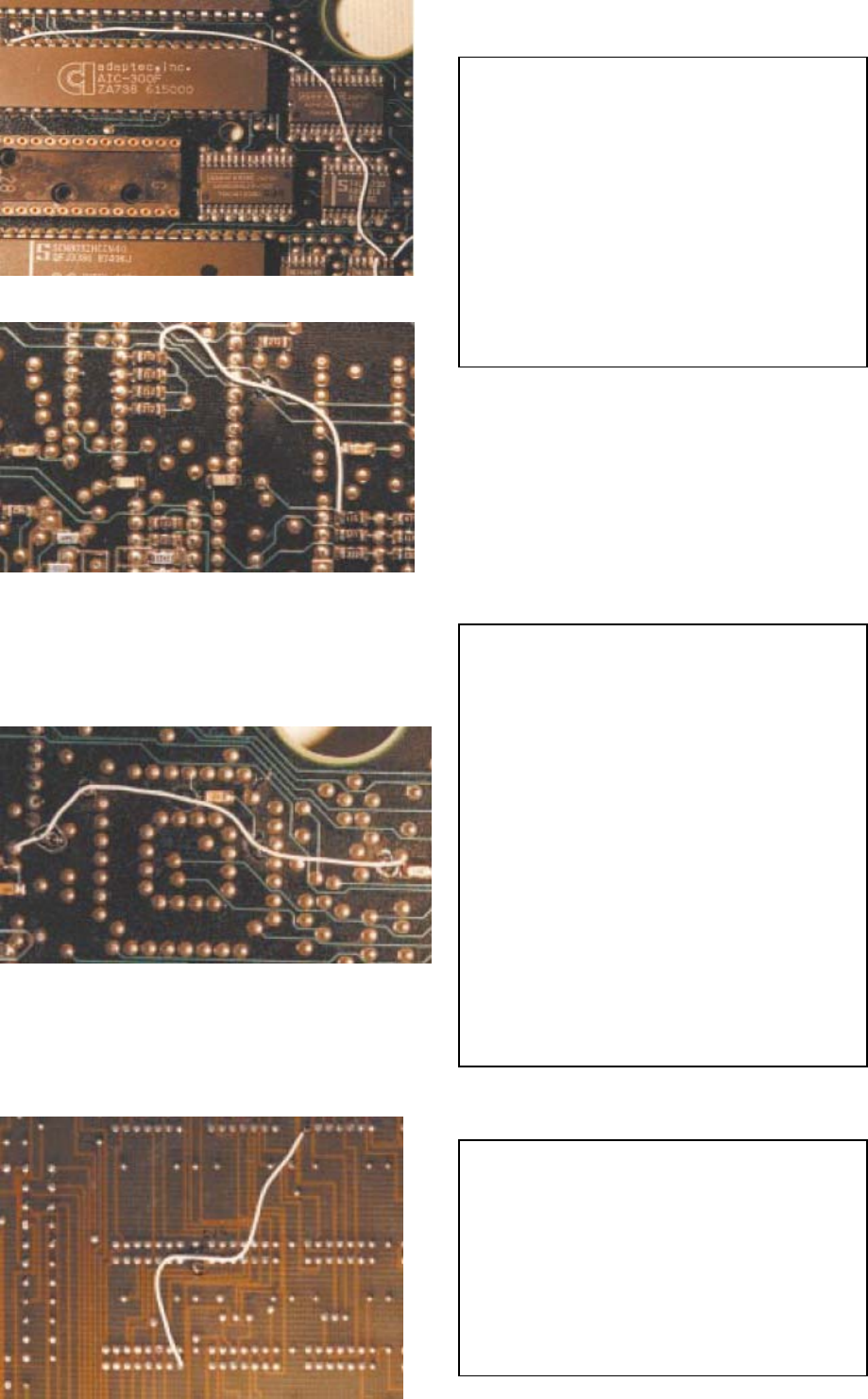

18. 跨接线
18.1 跨接线的走线
标准：
a.跨接线布局最短；
b.跨接线未跨越元件；
c.跨接线未盖住用于测试的图形或测试
点；
d.跨接线未跨越元件的印制焊脚或焊
盘；
- - 49 - -
过程警示：
a.在元件进行替换时，跨接线有足够的
余量从焊盘上移开；
b.跨接线跨越了元件的引脚，盖住了焊
盘；
18.2 跨接线的固定
可接受：
a.跨接线被固定在技术文件所指定的
空隙处或按以下要求进行定位：a1：在
所有改变方向的位置进行固定，以限制
的移动；a2：跨接线不能太松，在拉紧
导线时，其延伸的高度不应超过邻近元
件的高度；
b.跨接线不能太松，在拉紧导线时，其
延伸的高度不应超过邻近元件的高度；
缺陷：
a.跨接线过松，在拉紧导线时，其延伸
的高度超过了邻近元件的高度；
b.跨接线未按规定进行固定；
- - 50 - -
