标准： 末端焊点宽度等于元件可焊端宽度或 焊盘宽度，其中较小者； 侧面焊点长度等于元件可焊端长度； 最大焊点高度为焊锡厚度加元件可焊 端高度； 标准： 内向 L 型引脚标准焊点 ; 标准： 踝部焊点爬伸达引脚厚度但未爬升至 引脚上弯折处 ; 标准： 末端焊点宽度（ C ）等于元件可焊端宽 度（ W ）或焊盘宽度（ P ）中较小者； - - 10 - -
缺陷：
末端偏移:可焊端偏移超出焊盘；
缺陷：
最小末端焊点宽度（C）小于引脚宽度
(W)的 75%；
3. 焊点外观
标准：
a.焊锡润湿性良好，焊锡形状规则，焊
点圆润、饱满、有光泽；
b.无虚焊、假焊、桥接、断裂、针孔、
拉尖、拖尾等现象；
- - 9 - -
标准：
末端焊点宽度等于元件可焊端宽度或
焊盘宽度，其中较小者；
侧面焊点长度等于元件可焊端长度；
最大焊点高度为焊锡厚度加元件可焊
端高度；
标准：
内向 L 型引脚标准焊点;
标准：
踝部焊点爬伸达引脚厚度但未爬升至
引脚上弯折处;
标准：
末端焊点宽度（C）等于元件可焊端宽
度（W）或焊盘宽度（P）中较小者；
- - 10 - -

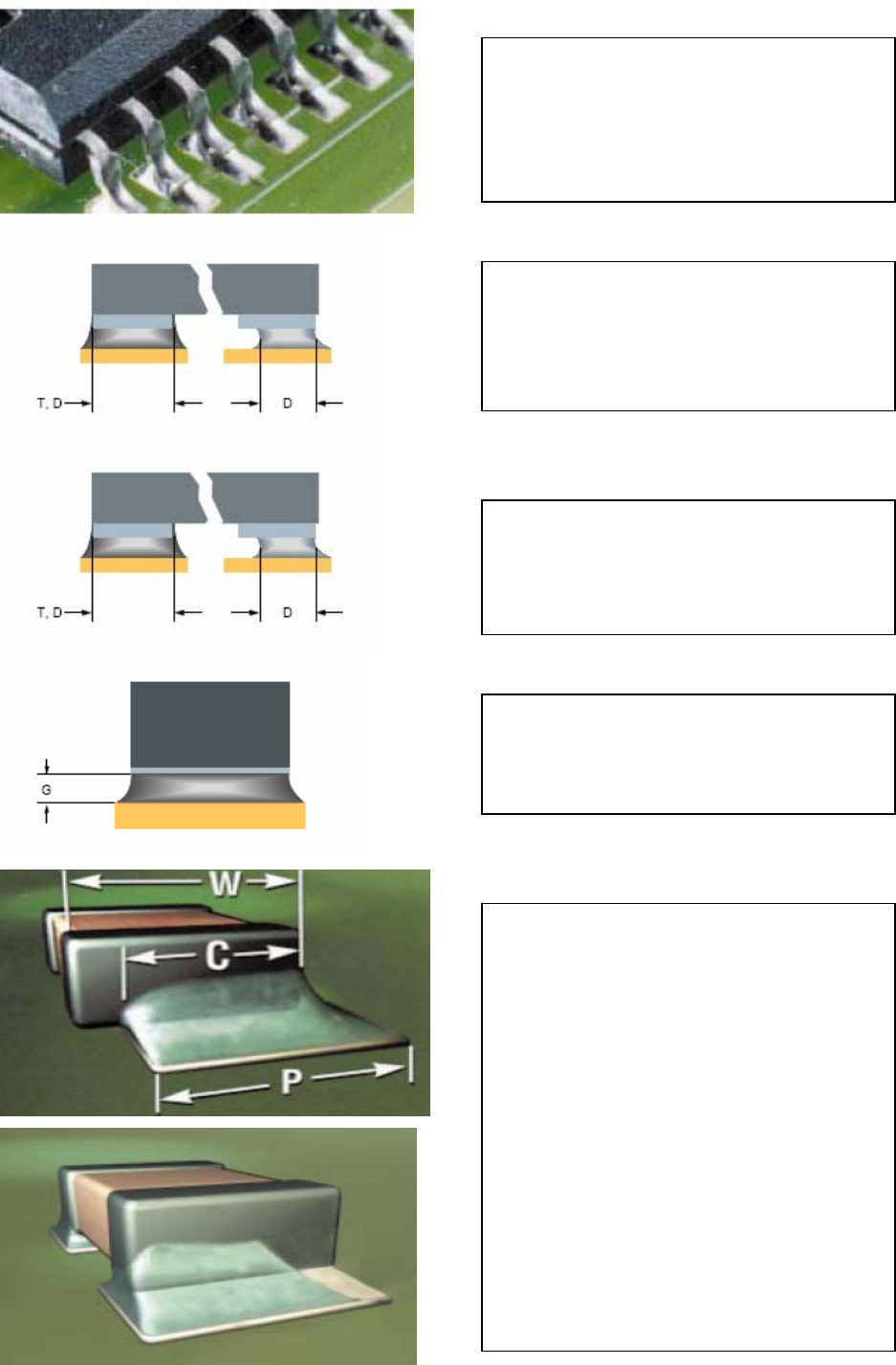

标准：
末端焊点宽度（C）等于或大于引脚宽
度;
标准：
侧面焊点长度（D）等于元件可焊端长
度（T）；
可接受：
如满足其它所有焊点参数要求的话，任
何长度的侧面焊点（D）都是可接受的；
可接受：
底部可焊端的最小焊锡厚度（G）:正常
润
湿；
可接受：
末端焊点宽度（C）最小为元件可焊端
宽度（W）的 75%或焊盘宽度（P）的
75%，其中较小者；
- - 11 - -
