3. 元件的安装 3.1 水平安装－轴向引脚的元件 标准： a.元件与印刷板平行，元件本体与印 制板面完全接触； 标准： b .因设计需要而调出板面安装的元 件，距离板面最少 1.5mm； 可接受： 元件与印制板面之间的最大距离不 得违反有关元件引脚伸出长度的规 定，或不得超出安装元件的高度要求 （ H ） ； 缺陷： 由于设计需要而高出板面安装的元 件，与印制板面间距小于 1.5m m ； 3.2 水平安装－径向引脚元件 标准： 元件…
缺陷：
a.未按规定选用正确的元件；
b.极性元件方向安装错误；
c.多引脚元件旋转方向错误；
缺陷：
a.标有极性元件的地线较长；
b.极性元件方向安装错误；
缺陷：
阻焊剂严重变色；
注：由于替换或修理元件而造成的轻
微变色是可接收的。
对于开放式的板型，阻焊剂变色
的接受须征得客户同意；
缺陷：
安装孔上过多的焊锡（不平），影
响机械组装；
- - 27 - -
缺陷：
弓曲和扭曲影响装配或使用；
翘曲度大于 1.5%；
3. 元件的安装
3.1 水平安装－轴向引脚的元件
标准：
a.元件与印刷板平行，元件本体与印
制板面完全接触；
标准：
b.因设计需要而调出板面安装的元
件，距离板面最少 1.5mm；
可接受：
元件与印制板面之间的最大距离不
得违反有关元件引脚伸出长度的规
定，或不得超出安装元件的高度要求
（H）；
缺陷：
由于设计需要而高出板面安装的元
件，与印制板面间距小于 1.5m
m
；
3.2 水平安装－径向引脚元件
标准：
元件本体与印刷板平行且与板面充
分接触；
可接受：
器件至少有一边或一面与印制板接触；
注：如有文件规定，则元件可以正向或
侧向放置。规则元件的正面或侧面，不
规则元件的一部分要与板面完全接触。
元件体需要用粘接或其他的方法固定
在板面上以防止外界振动时造成元件
损伤；
- - 28 - -
缺陷：
a.无需固定的元件本体没有与安装
表面接触；
b.在需要固定的情况下没有使用固
定材料；

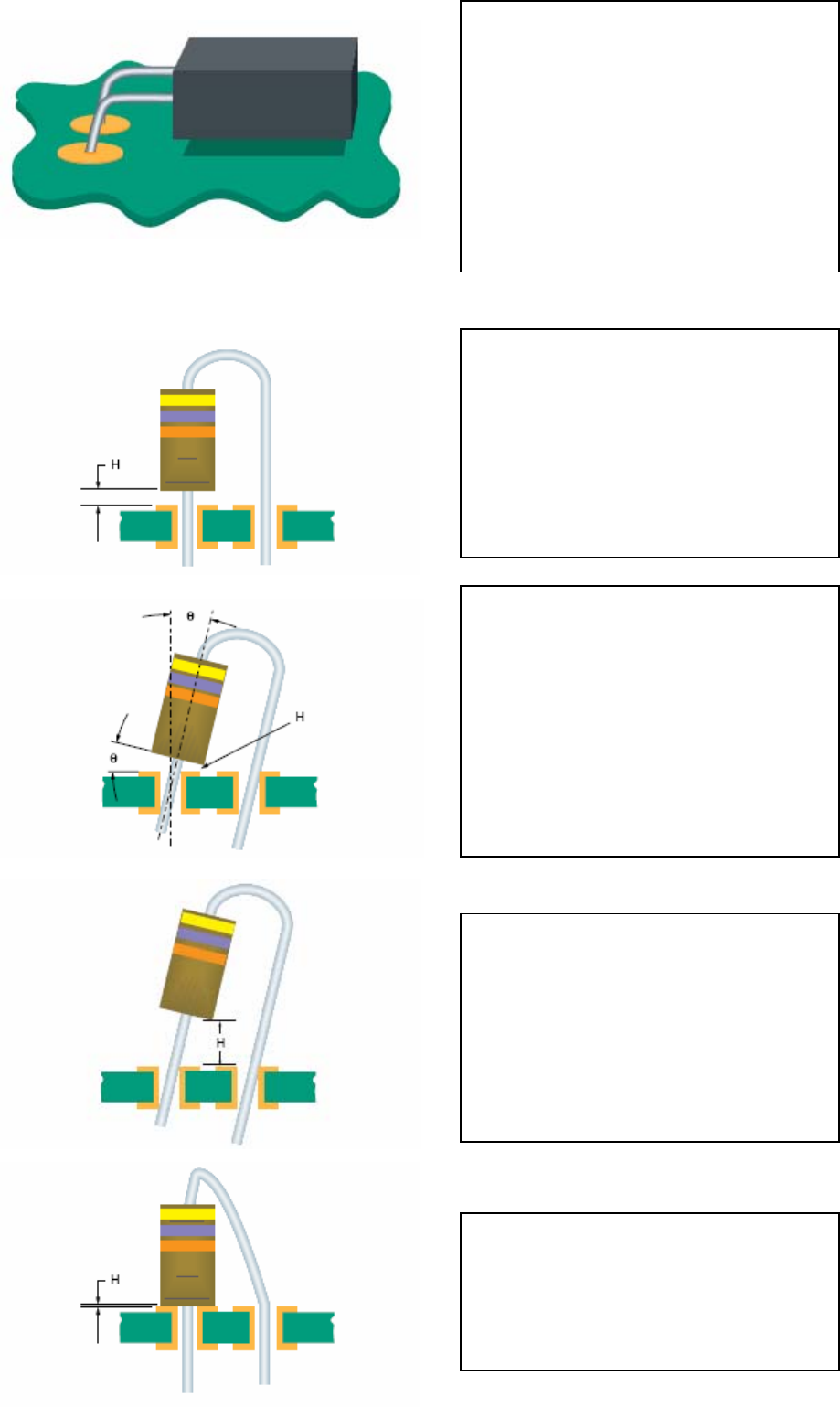

3.3 垂直安装－轴向引脚的元件
标准：
a.元件本体到焊盘之间的距离大于
0.4mm，小于 1.5mm；
b.元件与板面垂直；
c.元件的总高度不超过规定的范围；
可接受：
a.元件本体与板面的间隙（H）：军品
—0.4mm（min）、1.5mm（max）；其他
产品—0.4mm（min）、3mm（max）；
b.元件引脚的倾斜角度（θ）满足最
小电气间隙要求；
可接受：
a.元件超出板面的间隙（H）大于允
许的最大值；
b.元件本体与板面的间隙（H）小于
允许的最小值；
缺陷：
a.元件不满足最小电气间隙要求；
b.元件引的弯曲内径不符合要求；
- - 29 - -
