标准： 末端焊点宽度（ C ）等于或大于引脚宽 度 ; 标准： 侧面焊点长度（ D ）等于元件可焊端长 度（ T ） ； 可接受： 如满足其它所有焊点参数要求的话， 任 何长度的侧面焊点 （ D ） 都是可接受的； 可接受： 底部可焊端的最小焊锡厚度 （G） :正常 润 湿； 可接受： 末端焊点宽度（ C ）最小为元件可焊端 宽度（ W ）的 75% 或焊盘宽度（ P ）的 75% ，其中较小者； - - 11 - -
标准：
末端焊点宽度等于元件可焊端宽度或
焊盘宽度，其中较小者；
侧面焊点长度等于元件可焊端长度；
最大焊点高度为焊锡厚度加元件可焊
端高度；
标准：
内向 L 型引脚标准焊点;
标准：
踝部焊点爬伸达引脚厚度但未爬升至
引脚上弯折处;
标准：
末端焊点宽度（C）等于元件可焊端宽
度（W）或焊盘宽度（P）中较小者；
- - 10 - -
标准：
末端焊点宽度（C）等于或大于引脚宽
度;
标准：
侧面焊点长度（D）等于元件可焊端长
度（T）；
可接受：
如满足其它所有焊点参数要求的话，任
何长度的侧面焊点（D）都是可接受的；
可接受：
底部可焊端的最小焊锡厚度（G）:正常
润
湿；
可接受：
末端焊点宽度（C）最小为元件可焊端
宽度（W）的 75%或焊盘宽度（P）的
75%，其中较小者；
- - 11 - -

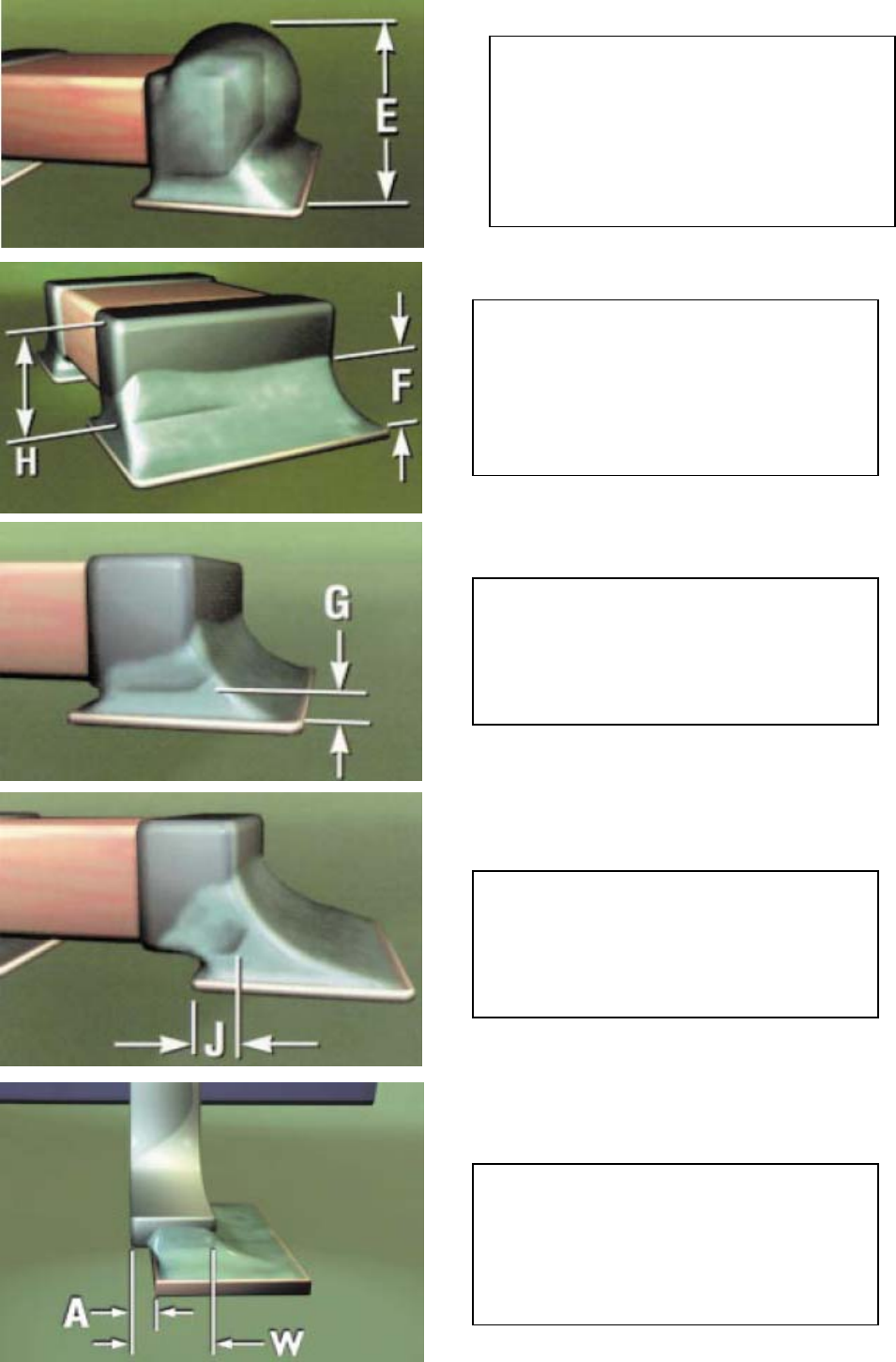

可接受：
最大焊点高度（E）可以超出焊盘或爬
伸至金属镀层端帽可焊端的顶部，但不
可接触元件体；
可接受：
最小焊点高度（F）为焊锡厚度（G）
加可焊端高度（H）的 25%或 0.5mm，
其中较小者；
可接受：
焊锡厚度（G）:正常润湿；
可接受：
元件可焊端与焊盘间的重叠部分（J）
可见；
可接受：
最大侧面偏移（A）小于或等于引脚宽
度（W）的 25%或 0.5mm，其中较小者；
- - 12 - -
