标准： b .焊锡薄层覆盖所有的线／引脚和 接头处； 可接受： 接头和线连接处至少有 75%的焊锡薄 层； 缺陷： a .接头和线连接处的焊锡薄层少于 75%； b.焊锡接触角小于 90°； - - 39 - - c.焊点中夹杂了绝缘物质；
- - 38 - -
缺陷：
G．拉尖；
H．气泡；
G
H
缺陷：
I．结晶松散；
J．铜箔翘起；
I
J
缺陷：
K．连焊；
L．偏焊；
K L
缺陷：
M．内疏松；
N．断裂点；
M N

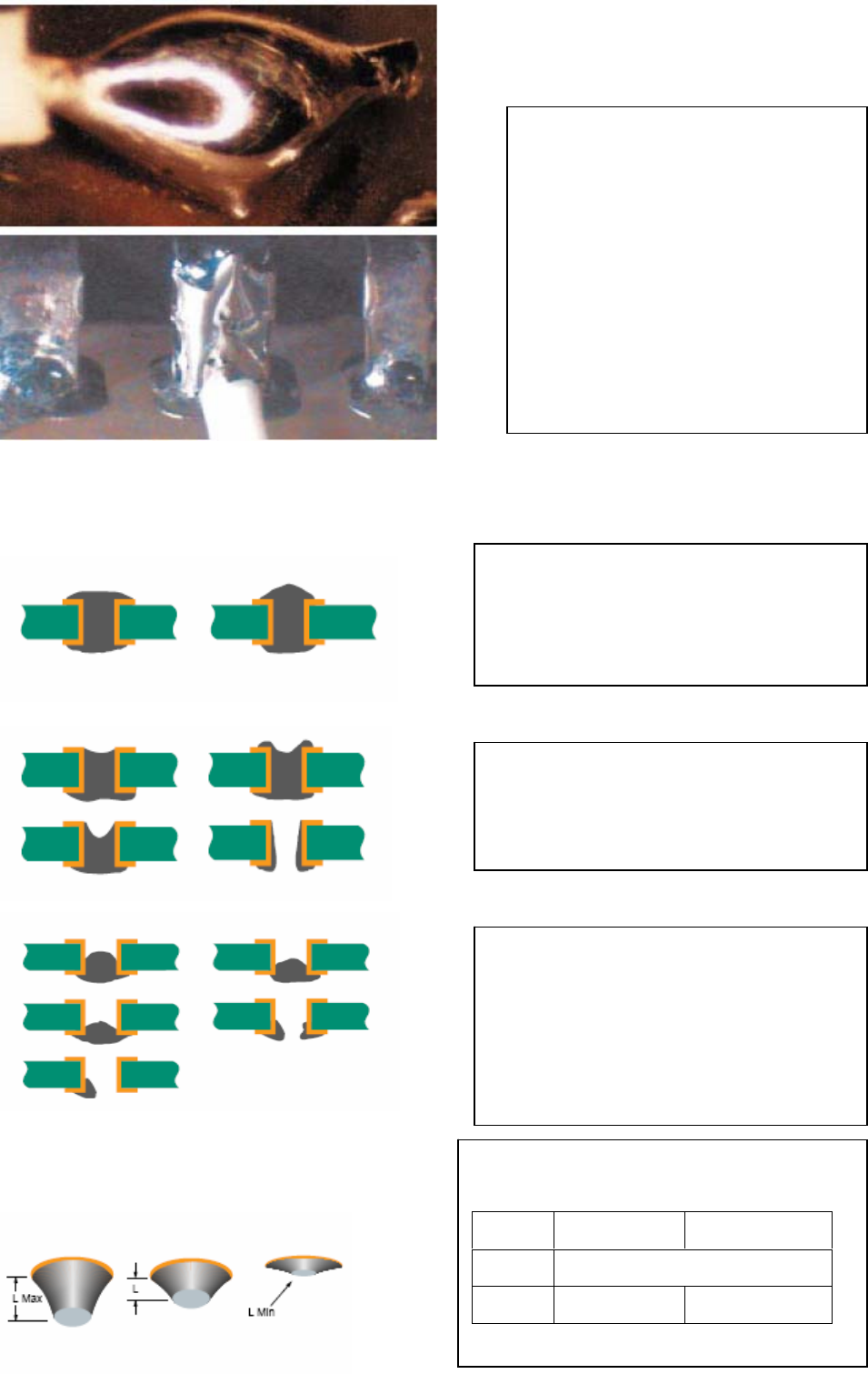

5. 勾焊
标准：
a.引脚轮廓可辨识，线和可焊端的轮廓
可辨识，线与接头上的焊锡流动顺畅；
标准：
b.焊锡薄层覆盖所有的线／引脚和
接头处；
可接受：
接头和线连接处至少有 75%的焊锡薄
层；
缺陷：
a.接头和线连接处的焊锡薄层少于
75%；
b.焊锡接触角小于 90°；
- - 39 - -
c.焊点中夹杂了绝缘物质；
缺陷：
d.跨接线末端超出了元件引脚的范
围，不能满足最小电气间隙；
6. 通孔
标准：
a.通孔内焊锡完全填充；
b.焊盘顶部有良好润湿；
可接受：
通孔表面的焊锡润湿良好；
制程警示：
通孔表面的焊锡润湿不良；
注：此处无缺陷情况；
遮盖焊锡的通孔有可能落入杂质，
对其很难清除；
7. 剪脚
标准：
引脚凸出高度
- - 40 - -
－ 军品 民品
L 最小 焊锡中的引脚末端可辨识
L 最大 1.5mm 2.3mm
