标准：
b.垫托粘贴：
要求粘贴垫托时，垫托型号、尺寸及位置应符合工艺文件要求，
垫托与印刷板粘贴紧密，且不能压在其他焊点上；保证产品入壳
后印刷板与壳底面保持平行；
标准：
c.绝缘胶带：
要求粘贴绝缘胶带时，绝缘胶尺寸及位置应符合工艺文件要求；
标准：
d.装配检验：
焊接后入壳检验不得超高、超宽，按相应产品封装要求进行试装；
18. 跨接线
18.1 跨接线的走线
标准：
a.跨接线布局最短；
b.跨接线未跨越元件；
c.跨接线未盖住用于测试的图形或测试
点；
d.跨接线未跨越元件的印制焊脚或焊
盘；
- - 49 - -
过程警示：
a.在元件进行替换时，跨接线有足够的
余量从焊盘上移开；
b.跨接线跨越了元件的引脚，盖住了焊
盘；
18.2 跨接线的固定
可接受：
a.跨接线被固定在技术文件所指定的
空隙处或按以下要求进行定位：a1：在
所有改变方向的位置进行固定，以限制
的移动；a2：跨接线不能太松，在拉紧
导线时，其延伸的高度不应超过邻近元
件的高度；
b.跨接线不能太松，在拉紧导线时，其
延伸的高度不应超过邻近元件的高度；
缺陷：
a.跨接线过松，在拉紧导线时，其延伸
的高度超过了邻近元件的高度；
b.跨接线未按规定进行固定；
- - 50 - -

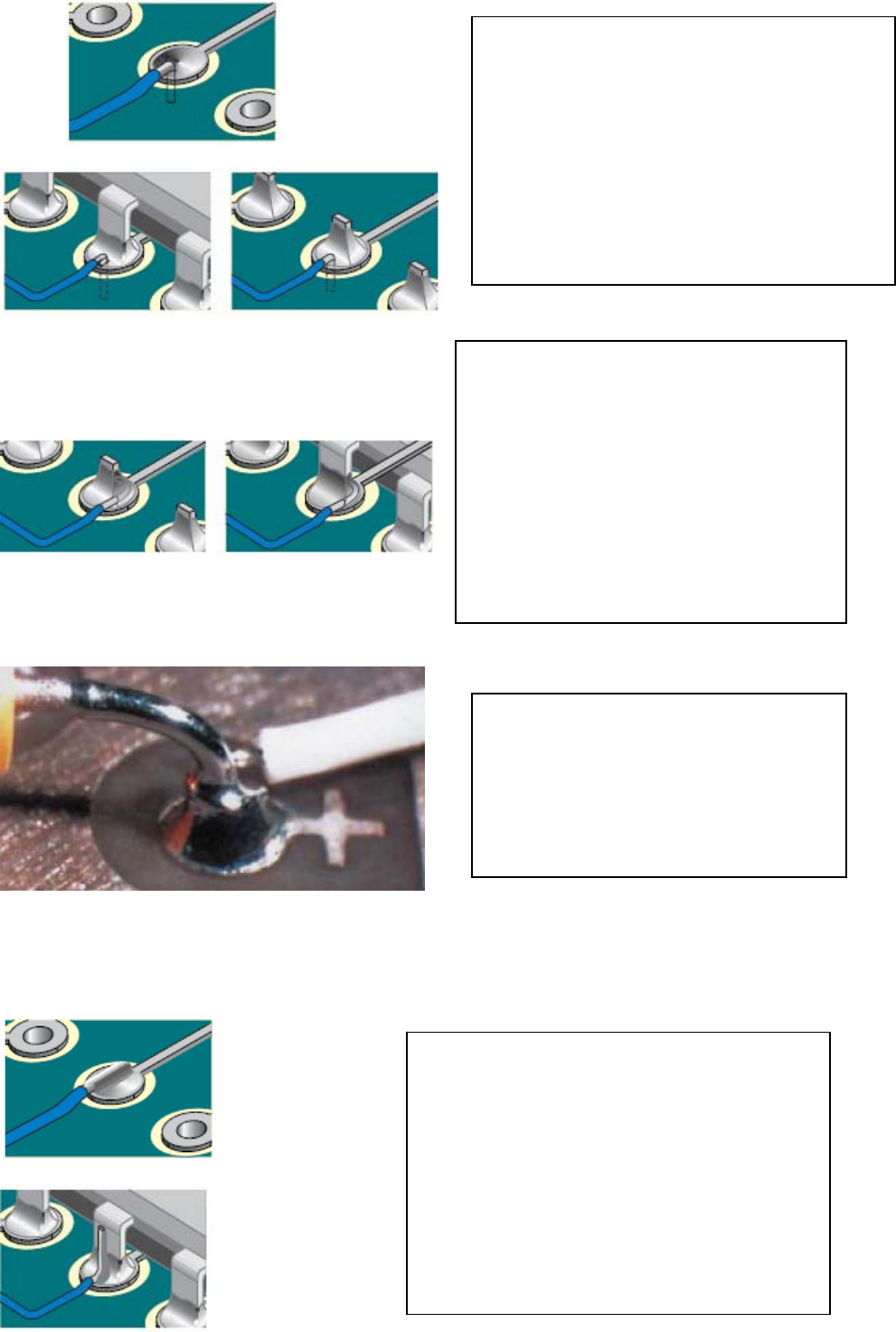

18.3 跨接线－通孔连接
18.3.1 通孔连接－引脚插入孔
可接受：
跨接线末端插入过孔中进行焊接；
缺陷：
跨接线末端与元件引线一起插入器件孔进
行焊接；
18.3.2 通孔连接－绕线连接
可接受：
a.跨接线末端至少在元件的引脚上缠
绕大于 90°；
b.跨接线末端和元件引脚的交界面的
焊接情况可接受；
c.焊点中跨接线末轮廓清晰；
d.焊点中未夹杂绝缘物质；
e.跨接线末端未超出元件引脚的范围；
缺陷：
a. 跨接线末端缠绕小于 90°；
b. 焊点中夹杂了绝缘物质；
c. 跨接线末端超出了元件引脚的范
围，不能满足最小电气间隙；
18.3.3 通孔连接－搭焊连接
可接受：
a. 跨接线搭焊在元件的引脚上，搭焊的
长度不能小于引线长度的 75%；
b. 跨接线搭焊在过孔表面；
c. 跨接线／引脚交界面的焊点可接收；
d. 焊点中跨接线末端的轮廓清晰；
e. 焊点中未夹杂绝缘物质；
f. 跨接线末端未超出元件引脚的范围；
- - 51 - -
