4. 焊点外观 标准： a.无空洞区域或表面瑕疵； b.引脚和焊盘润湿良好； c.引脚形状可辨识； 标准： a.无空洞区域或表面瑕疵； b.引脚和焊盘润湿良好； c.引脚形状可辨识； d.引脚周围 100%有焊锡覆盖； e.焊锡覆盖引脚，在焊盘或导线上有 薄而顺畅的边缘； f.焊点圆润、饱满、有光泽； g. 引脚固定； 标准： 包层或密封元件：焊接处有明显的间 隙； - - 31 - -
3.4 元件安装限位装置
标准：
a.限位装置与元件和板面完全接触；
b.引脚恰当弯曲；
缺陷：
a.限位装置与元件和板面部分接触
或不接触；
缺陷：
b.间隔装置方向倒置；
3.5 连接器的安装
标准：
a.连接器与板面紧贴平齐；
b.连接器引脚的针肩支撑于焊盘上，
管脚伸出焊盘的长度符合标准的规
定；
c.有要求时，定位销要完全的插入／
扣入印制板中；
缺陷：
a.连接器倾斜导致与之匹配的连接
器无法插入；
b.元件高度不符合要求；
c.定位销没有完全插入／扣入印制
板中；
d.无件引脚伸出焊盘的长度不符合
要求；
- - 30 - -
4. 焊点外观
标准：
a.无空洞区域或表面瑕疵；
b.引脚和焊盘润湿良好；
c.引脚形状可辨识；
标准：
a.无空洞区域或表面瑕疵；
b.引脚和焊盘润湿良好；
c.引脚形状可辨识；
d.引脚周围 100%有焊锡覆盖；
e.焊锡覆盖引脚，在焊盘或导线上有
薄而顺畅的边缘；
f.焊点圆润、饱满、有光泽；
g. 引脚固定；
标准：
包层或密封元件：焊接处有明显的间
隙；
- - 31 - -

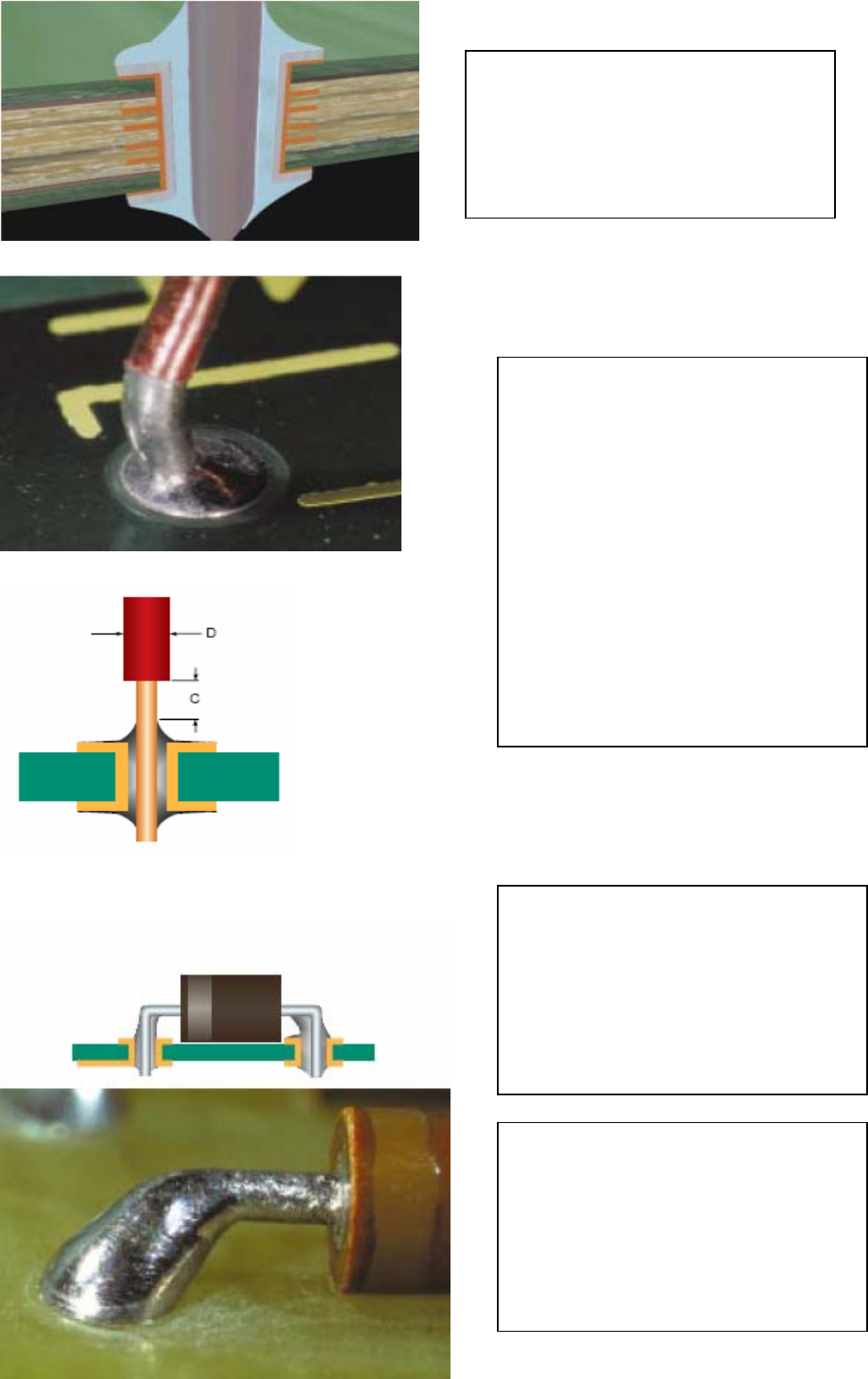

标准：
PTH 孔 100%垂直填充；
标准：
导线的绝缘层与焊点之间的间隙 C,
等于导线的直径 D；
注：焊锡显示外观洁净；
制程警示：
焊点表层凸面，焊锡过多致使引脚形
状不可辨识，但从主面可确认引腿位
于通孔中；
可接受：
引脚折弯处的焊锡不接触元件体；
