缺陷：
a.无需固定的元件本体没有与安装
表面接触；
b.在需要固定的情况下没有使用固
定材料；
3.3 垂直安装－轴向引脚的元件
标准：
a.元件本体到焊盘之间的距离大于
0.4mm，小于 1.5mm；
b.元件与板面垂直；
c.元件的总高度不超过规定的范围；
可接受：
a.元件本体与板面的间隙（H）：军品
—0.4mm（min）、1.5mm（max）；其他
产品—0.4mm（min）、3mm（max）；
b.元件引脚的倾斜角度（θ）满足最
小电气间隙要求；
可接受：
a.元件超出板面的间隙（H）大于允
许的最大值；
b.元件本体与板面的间隙（H）小于
允许的最小值；
缺陷：
a.元件不满足最小电气间隙要求；
b.元件引的弯曲内径不符合要求；
- - 29 - -

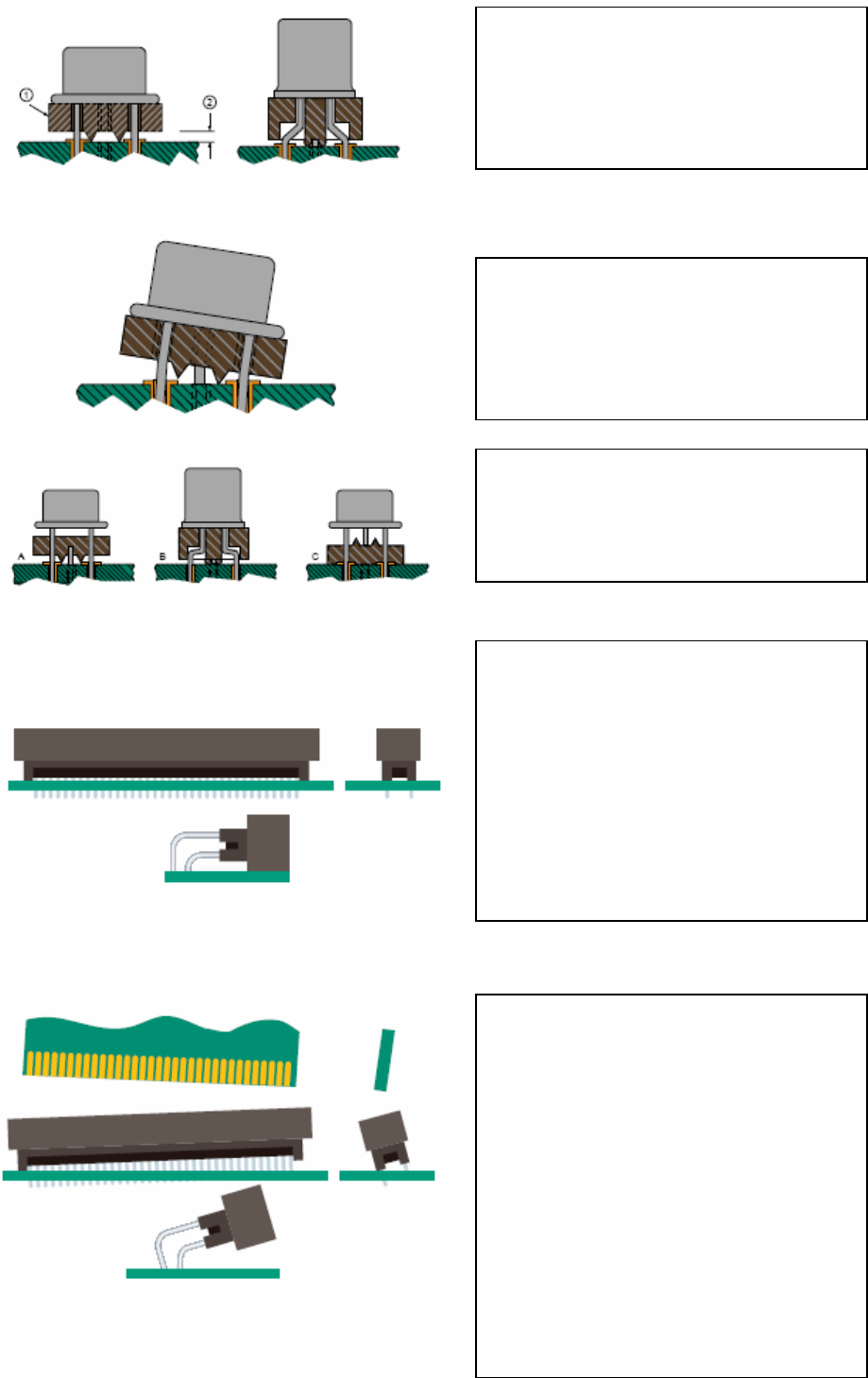

3.4 元件安装限位装置
标准：
a.限位装置与元件和板面完全接触；
b.引脚恰当弯曲；
缺陷：
a.限位装置与元件和板面部分接触
或不接触；
缺陷：
b.间隔装置方向倒置；
3.5 连接器的安装
标准：
a.连接器与板面紧贴平齐；
b.连接器引脚的针肩支撑于焊盘上，
管脚伸出焊盘的长度符合标准的规
定；
c.有要求时，定位销要完全的插入／
扣入印制板中；
缺陷：
a.连接器倾斜导致与之匹配的连接
器无法插入；
b.元件高度不符合要求；
c.定位销没有完全插入／扣入印制
板中；
d.无件引脚伸出焊盘的长度不符合
要求；
- - 30 - -

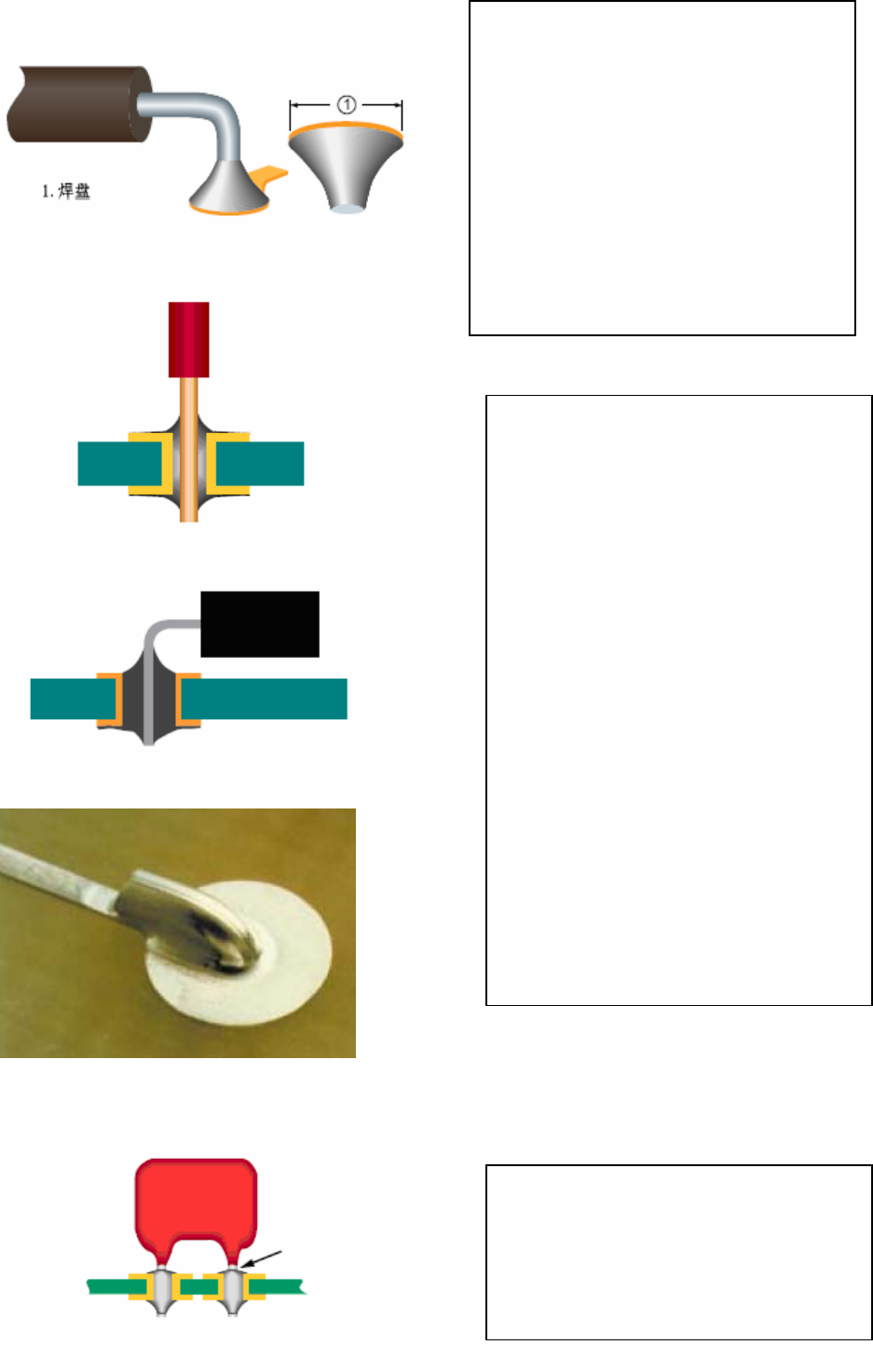

4. 焊点外观
标准：
a.无空洞区域或表面瑕疵；
b.引脚和焊盘润湿良好；
c.引脚形状可辨识；
标准：
a.无空洞区域或表面瑕疵；
b.引脚和焊盘润湿良好；
c.引脚形状可辨识；
d.引脚周围 100%有焊锡覆盖；
e.焊锡覆盖引脚，在焊盘或导线上有
薄而顺畅的边缘；
f.焊点圆润、饱满、有光泽；
g. 引脚固定；
标准：
包层或密封元件：焊接处有明显的间
隙；
