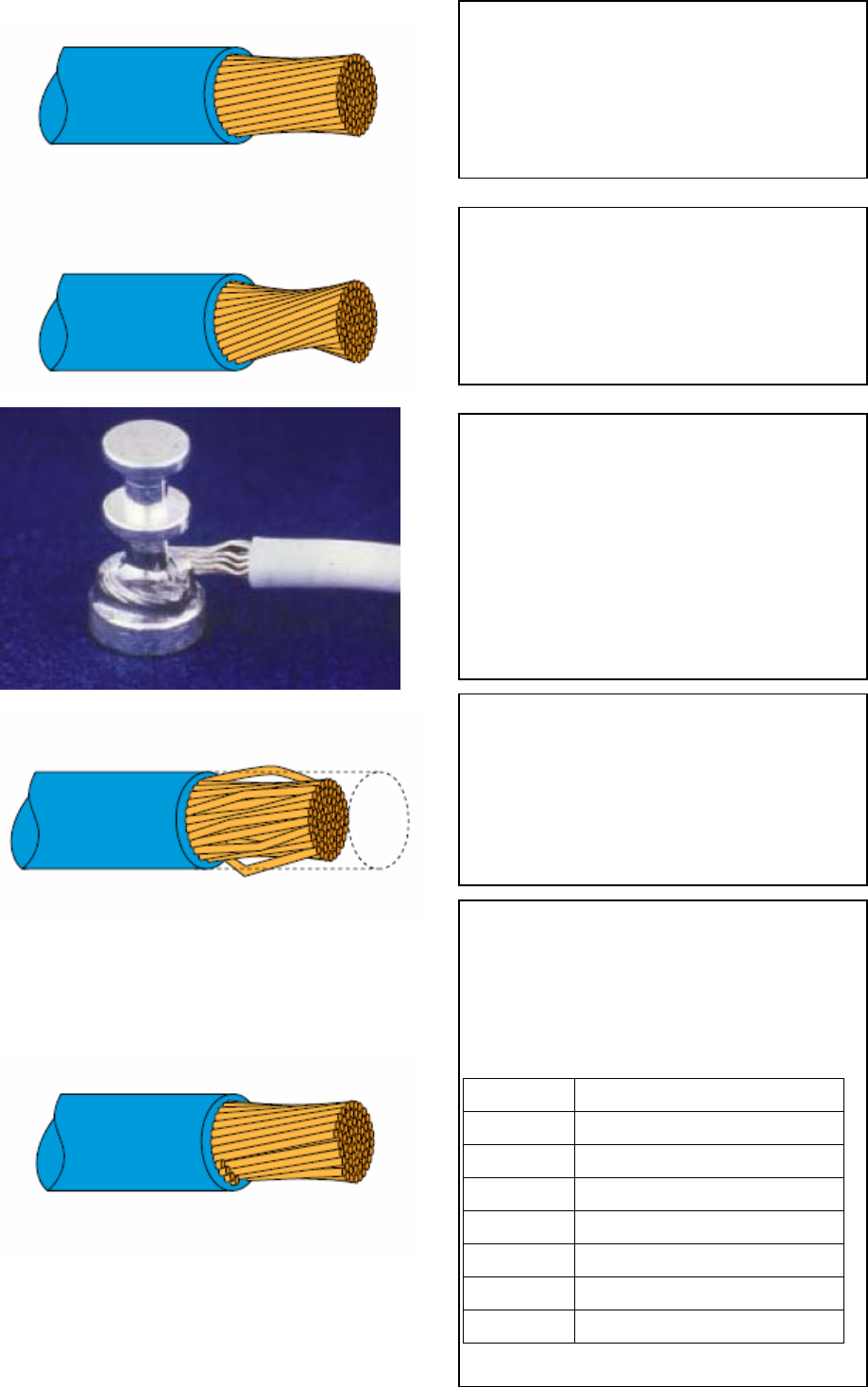

12. 导线／芯线
标准：
多芯导线在剥离绝缘层后芯线没有挤
压、绞合、拆散、扭折或其他形变；
标准：
剥离绝缘层后的导线不能有刮伤、切
断、刻痕或其他损伤；
可接受：
a.在剥离导线的绝缘层时芯线被拉直，
此时可允许再将芯线拧成原有状态；
b.多芯导线的芯线如鸟笼形发散，但发
散后外形没有超过导线绝缘层的直径；
缺陷：
a.多芯导线的芯线发散，发散后的外形
超出了导线绝缘皮的直径；
b.多芯导线的螺旋形状态被破坏；
制程警示：
剥离导线的绝缘层时芯线被切断，但断
裂的芯线数没有超出下表的规定；
缺陷：
断裂的芯线数超出下表的规定；
芯线根数 最多允许的破损芯线根数
＜7 0
7-15 1
16-18 2
19-25 3
26-36 4
37-40 5
- - 44 - -
≥41 6
在≥6KV 电压下使用的芯线应无破损；
13. 元件外观
标准：
a.元件体上没有刮痕、残缺、裂缝，
元件标识清晰可辨；
b.元件引脚上无伤痕；
可接受：
a.元件体有轻微的刮痕、裂痕，但
元件的基材或功能部位没有暴露在
外；
b.元件的结构完整性没有受到破
坏；
可接受：
对元件进行预成型时，元件引脚上
的刻痕、操作或形变不能超过引脚
直径的宽度或厚度的 10%。
制程警示：
元件表面有操作损伤，但是未暴露
出元件内部的金属材质，且元件管
脚的密封完好；
- - 45 - -
缺陷：
元件的功能部位暴露在外，结构完
整性受到破坏；
缺陷：
a.元件表面的绝缘层受到损伤，造
成元件内部的金属材质暴露在外，
或元件严重形变；
b.玻璃封装上的残缺引起的裂痕延
伸到密封处；
c.玻璃体破裂；
缺陷：
a.元件引脚的损伤超过了引脚直径
的 10%；
b.元件管脚由于多次成形或粗心操
作造成的引脚形变；
c.引脚上留有夹具造成的夹痕，管
脚的损伤超过了引脚直径的 10%；
