4.18 焊接连接 所有焊接连接应当[D1D2D3]在焊料与焊接表面接合处呈明显的润湿和附着。焊接
连接应该有大致平滑的外观。焊料连接中的割伤或划伤，如探针印记，不应当[D1D2D3]降低连接的
完整性。
焊料合金的成分、元器件引线和接线柱的表面涂层或印制板镀层及特殊的焊接工艺（如大质量印制
板需要缓慢冷却）都可能导致焊料外观干枯粗糙、灰暗或呈颗粒状，对于材料或有关工艺而言属正
常现象。这样的焊接连接是可接受的。
润湿情况并非总是能根据表面外观判断。实际应用中种类
繁多的焊料合金可能呈现典型的从很小或
接近0°到几乎90°的接触角。焊接连接的润湿角度（焊料与元器件可焊端子以及焊料到PCB的焊盘
间）不应当[D1D2D3]超过90°（图4–2的A和B ）。例外的情况是当焊料轮廓延伸至可焊端子区域或阻
焊剂边缘时，焊接连接与端子的润湿角可以超过90°（图4–2的C和D）。
使用锡铅合金及其工艺与使用无铅合金及其
工艺所产生的焊接连接的主要区别是焊料的
外观。所有其它焊料填充的要求均相同。
无铅焊接和锡铅焊接可能呈现相似的外观，
但
无铅的表面会更粗糙（颗粒状或灰暗）或
润湿接触角不同。
4.18.1 暴露的表⾯ 除了本标准特别注明
的其它各处，下列要求适用于暴露的表面：
a. 暴露的金属基材不应当[D1D2D3]阻碍可
接受的焊接连接形成。
b. 暴露的有机可焊性保护层（OSP）不应当[D1D2D3]阻碍可接受的焊接连接形成。
4.18.2 焊接连接缺陷 下列焊接连接状况应当[D1D2D3]被认为是缺陷：
a. 有裂缝的焊接连接。
b. 受扰的焊接连接。
c. 冷焊或松香焊接连接。
d. 焊料违反最小电气间隙（例如桥接），或接触到元器件本体（7.5.7节和7.5.8节中注明的
情况除
外）。
e. 不符合4.18节的润湿要求。
f. 连接点之间的焊料桥连，设计本身要求的通路除外。
4.18.3 部分可见或隐藏的焊接连接 部分可见或隐藏的焊接连接应当[A1P2D3]满足下列要求：
a. 设计没有限制焊料流向组件焊接终止面焊盘上的任何连接要素（如PTH元器件）；
b. 在PTH焊接连接任一面，如果任何可见连接部分（或是SMD连接的可见部分）是可接受的；
c. 采取能确保组装技术可重复性的措施来维持过程控制。
4.19 可热收缩的焊接器件 当采用可热收缩的焊接器件时，应当[D1D2D3]满足下列要求：
a. 导线重叠至少达
到3倍导体直径，且大致平行；

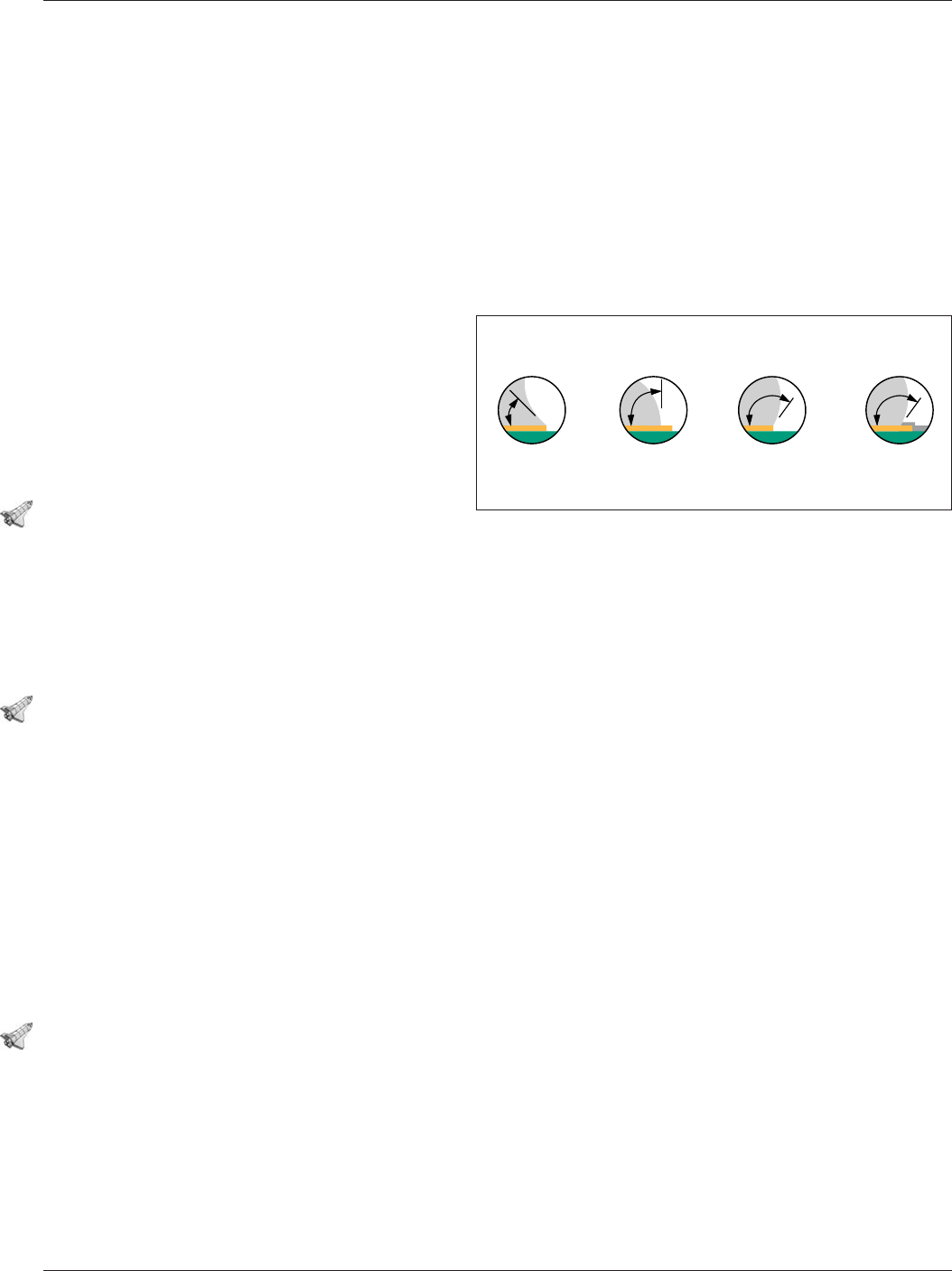

图4–2 可接受的润湿⾓
90˚
<90˚
>90˚
θ
θ
θ
>90˚
θ
A
B
CD
IPC-001e-4-002
2010年4月 IPC J-STD-001E-2010
13
b. 预成形焊料（环）位于衔接处的中心；
c. 预成形焊料（环）已经熔融并形成了结合连接处的填充（预成形焊料轮廓不可辨识）。
d. 导体轮廓不可辨识。
e. 套管覆盖衔接处两端的导线绝缘皮至少为导线直径的1倍。
f. 无导体刺破套管。
g. 套管变色，但未烧损或烧焦。
h. 可熔融的密封环未妨碍所要求的焊接连接形成。
i. 可熔融的密封环已密封了衔接处的两端。
采用可热收缩的焊接器件形成的端子可免除清洗要求。
5 导线和接线柱连接
5.1 导线和线缆的准备
5.1.1 绝缘⽪损伤 因热剥除而导致的绝缘皮变色是允许
的，但绝缘皮不应当[D1D2D3]被烧焦。化
学剥除绝缘皮材料的要求见3.7节。
除以下几种情形外，可以允许绝缘皮变形：
a. 绝缘皮不应当[D1D2D3]有切口、断裂、裂口或裂缝。
b. 绝缘皮不应当[D1D2D3]熔入导线的股线内。
c. 绝缘皮厚度的减少不应当[D1D2D3]大于20%。
d. 绝缘皮参差不齐或粗糙（磨损、拖尾以及突出）的部分不应当[D1D2D3]超过绝缘皮外径的50%或
1mm[0.039in]，取两者中的较大者。
e. 绝缘皮可以有因热剥除而导致的轻微变色，但不应当[D1D2D3]
被烧焦。
化学绝缘皮剥除剂应当[D1D2D3]只用于单股导线。用于剥除单股导线绝缘皮的化学溶剂、膏剂或霜
剂应当[D1D2D3]在焊接前被中和或清除。
注：为防止导线表面性能的持续下降，化学绝缘皮剥除剂残留物应该在化学剥除活动完成后的三个
小时内清除。
5.1.2 股线损伤 多股导线中损伤（割伤或切断）的股线不应当[D1D2D3]超过表5–1的规定范围。
适用于单股导线／引线的损伤要求见6.1.2节。股线散开（呈鸟笼状）不应当[A1D2D3]超过一倍股线
直径或绝缘皮外径。（用于高电压应用中的导线推荐性规定和要求见1.13.2.3节）。
不应当[N1D2D3]
为使导线适合于接线柱而改变或切割导线的股线。
5.1.3 多股导线上锡 在下列情况下，多股导线待焊接部位应当[N1D2D3]在安装前上锡：
a. 为将导线连接到焊接接线柱上而使导线成型；
b. 多股导线被成型至衔接（不包括散接）处，采用可热收缩焊接器件时，导线是否上锡可选。
2010年4月IPC J-STD-001E-2010
14
焊料芯吸不应当[D1D2D3]延伸至要求导线保持挠性的部分。焊料应当[N1D2D3]润湿导线上锡的部
分，并应该渗透导线内部的股线。
焊料在导线上锡区域内有堆积或拉尖不应当[D1D2D3]影响后续装配步骤。
在下列情况下，多股导线不应当[D1D2D3]上锡：
a. 导线将用于压接端子。
b. 导线将用于螺纹紧固件。
c. 导线将用于形成散接。
5.2 焊接接线柱 不应当[A1D2D3]为适合过大尺寸导线而修改接线柱和焊锡杯。
5.3 叉形、塔形和槽形接线柱的安装
5.3.1 柄部损伤 接线柱柄部不应当[D1D2D3]有
环形的裂缝或裂口，不论其开裂程度如何。接线柱
柄部不应当[D1D2D3]有穿孔、裂口、裂缝或其它导致印制电路板装配过程中所使用的油脂、助焊
剂、油墨或其它液体截留在安装孔内的损伤。
5.3.2 翻边损伤 翻边的卷边区或喇叭区不应当[D1D2D3]有缺损部分、环形的裂口或裂缝。
翻边的卷边区或喇叭区的径向裂缝或裂口应当[D1D2D3]不多于3个，只要裂缝或裂口的相隔至少有
90°，并且未延伸进入接线柱柱干内壁（见图5–1）。
翻边不应当[D1D2D3]有开裂、
裂缝或其它导致印制电路板装配过程中所使用的油脂、助焊剂、油墨
或其它液体截留在安装孔内的损伤。
5.3.3 喇叭⼝形翻边⾓度 喇叭口形翻边应该形成35°至120°的夹角，且应该高出焊盘表面0.4mm
[0.0157in]至1.5mm[0.0591in]。应当[D1D2D3]保证最小电气间隙，喇叭口直径不应该超出焊盘直径
（见图5–2）。
表5–1 允许的受损股线数
股线数
1，2级允许的最多刮
伤、割伤或切断的股
线数
3级允许的最多刮伤、割伤
或切断的股线数
（安装前不上锡）
3级允许的最多刮伤、割伤
或切断的股线数
（安装前上锡）
2–6 0 0 0
7–15 1 0 1
16–25 3 0 2
26–40 4 3 3
41–60 5 4 4
61–120 6 5 5
121或以上 6% 5% 5%
注1： 对于工作在6千伏或更高电压下的导线不允许股线受损。
注2： 对于有镀层的导线，未暴露金属基材的视觉异常不看作是股线损伤。
注3：
受损股线的刮伤或割伤未超过横截面积的10%。
