5.4.1.6 绝缘⽪套管（焊接到穿孔、钩
形和焊锡杯接线柱的导线） 在焊接到穿
孔、钩形和焊锡杯接线柱上的导线上安
装绝缘皮套管时，套管应当[D1D2D3]
没有如裂口、孔洞、裂缝或暴露导体等
损伤。
套管应当[D1D2D3]紧套在导线绝缘皮
上，且至少覆盖绝缘皮6.0mm[0.236in]
或导线直径的两倍，取两者中的较大
值，并要覆盖焊接端子之外的接线柱。
5.4.1.7 引线和导线的末端伸出 引线
和导线伸出接线柱的末端长度应该不大
于引线直径的1倍。应当[D1D2D3]满足
最小电气间隙要求。
5.4.2 双叉接线柱和塔形接线柱
5.4.2.1 导线和引线缠绕 – 塔形和直针形接线柱 引线和导线应当[D1D2D3]满足表5–3的要求
，并应
该在焊接前以机械方式固定到接线柱上（图5–9）。机械固定应该防止被连接部件在焊接时发生移
动。
对于直针形接线柱，接线柱顶部的导线应当[A1P2D3]至少低于接线柱顶部1倍的导线直径。
图5-8 串联绕接
IPC-001e-5-008
表5–3 导线在塔形和直针形接线柱上的放置
条件 1级 2级 3级
引线／导线与接线柱柱干的缠绕接触<90° 缺陷
引线／导线与接线柱柱干的缠绕接触>90°且<180° 可接受 制程警示 缺陷
引线／导线与接线柱柱干的缠绕接触≥180° 可接受
缠绕接触>360°，并与自身重叠，注1 可接受 缺陷
导线违反最小电气间隙 缺陷
注1: 接线柱柱干超过360°，并仍保持与柱干接触，可看作是过缠绕或螺旋缠绕，不是缺陷。导线缠绕接线柱超过360°并与自身
重叠，没有保持与柱干接触，则视为导线重叠，是缺陷。见图1–1和图1–2。
图5–9 导线和引线缠绕
1. 上绕线槽
2. 下绕线槽
3. 接线柱基座
1
2
3
IPC-001e-5-009
2010年4月IPC J-STD-001E-2010
18
5.4.2.2 ⼩线规导线（AWG30或更细）端⼦ 作为5.4.2.1节要求的例外，AWG30（美国线规30#）
导线或更细的导线应当[D1D2D3]满足表5–4的缠绕要求。
5.4.2.3 侧⾯进线连接 – 双叉接线柱 实际连接中，除总线外，应该将最粗的导线放于底部，从粗到
细依序向上放置导线。只要能保证最小电气间隙，引线或导线末端可以伸出接线柱的基座。连接应
该保证导线之间、导线与接线柱基板之间的间隙至少达到1个导线绝缘皮的厚度。
从接线柱侧面
进线缠绕柱干时，应当[D1D2D3]梳理穿过槽口的导线或元器件引线。导线可缠绕到
接线柱的任何一个柱干上。导线至少应当[A1P2D3]与柱干的一个棱角有效接触（见图5–10），并应当
[D1D2D3]满足表5–5的要求。作为例外，对于1级和2级组件，直径为0.75mm[0.0295in]或更粗的导线
／引线可以直接从柱干中间穿过。
表5–6列出了未满足最低缠绕要求的侧面进线连接的加固要求，导线或引线应当[A1P2D3]伸出接线柱
的柱干，并接触接线柱的基座或之前已安装好的导线。
表5–4 AWG30及更细导线的缠绕要求
条件 1级 2级 3级
<180° 可接受 缺陷
180°至<360° 可接受 制程警示 缺陷
≥360° 可接受
图5–10 双叉接线柱的的侧⾯进线连接和缠绕
IPC-001e-5-010
表5–5 双叉接线柱导线的放置 – 侧⾯进线
条件 1级 2级 3级
<90°缠绕 缺陷
≥90°缠绕 可接受
>360°且导线末端与自身重叠，注1 可接受 缺陷
违反最小电气间隙 缺陷
注1: 导线缠绕接线柱柱干超过360°，并仍保持与柱干接触，可看作是过缠绕或螺旋缠绕，不是缺陷。导线缠绕接线柱超过360°
并与自身重叠，没有保持与柱干接触，则视为导线重叠，是缺陷。见图1–1和图1–2。
2010年4月 IPC J-STD-001E-2010
19
--`,,,,`,`,,`,```,,`,``````,,`,-`-`,,`,,`,`,,`---
5.4.2.4 底部和顶部进线连接 底部进线的导线应当[D1D2D3]满足表5–7的要求（见图5–11）。导线
的绝缘皮不应当[A1P2D3]进入接线柱柱干的基座中。当设计要求从顶部进线连接双叉接线柱时，导
线应当[A1P2D3]直接放入接线柱的柱干之间，柱干之间的剩余空间应当[A1P2D3]通过将线头对折或
用另外的填充导线填满（见图5–11）。
5.4.3 槽形接线柱 引线／导线应当[A1P2D3]贯穿整个接线柱的槽口，但不要求缠绕。导线不应
当[A1P2D3]延伸出接线柱柱干的顶部。在接线柱槽出
口处应当[A1P2D3]可辨识到引线／导线末端，
但应当[D1D2D3]不违返最小电气间隙要求。焊料至少应当[D1D2D3]100%润湿引线／导线与接线柱的
接触部分。焊料可以完全填满槽口。
5.4.4 钩形接线柱 钩形接线柱的连接应当[D1D2D3]满足表5–8的要求（见图5–12）。
表5-6 侧⾯进线直接穿过柱⼲的加固要求 – 双叉接线柱
线径 1级 2级 3级
<0.75mm[0.0295in]
1
如果未加固，则为缺陷
≥0.75mm[0.0295in]
2
如果未加固，
可接受
如果未加固，
则为制程警示
如果未加固，
则为缺陷
1. AWG-22和更细的线径
2. AWG-20和更粗的线径
表5–7 双叉接线柱导线的放置 – 底部进线
条件 1级 2级 3级
缠绕<90° 可接受 制程警示 缺陷
缠绕为90°至180° 可接受

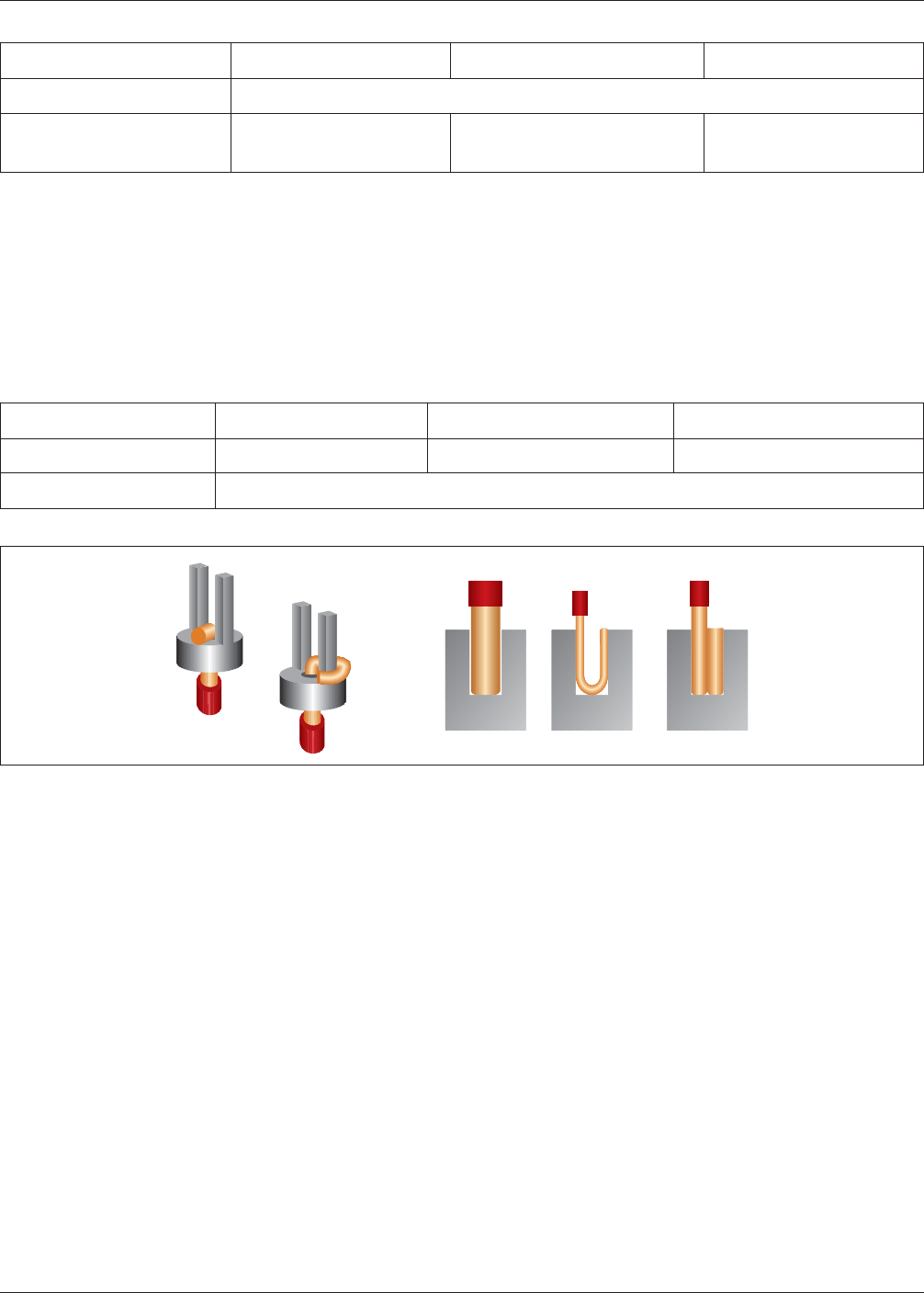

图5-11 接线柱顶部和底部进线连接
IPC-001e-5-011
