KUKLU-192-0110 Y AMAHA SMT Assembly System 사용자 매뉴얼 피더타입 공급장치 Auto Loading Feeder
타이틀 클릭
지정 페이지 클릭
목차 페이지로
총목차의 선두 페이지로
목차지정
우하 또는 좌상의 타이틀 클릭
총목차
목차
해당 페이지

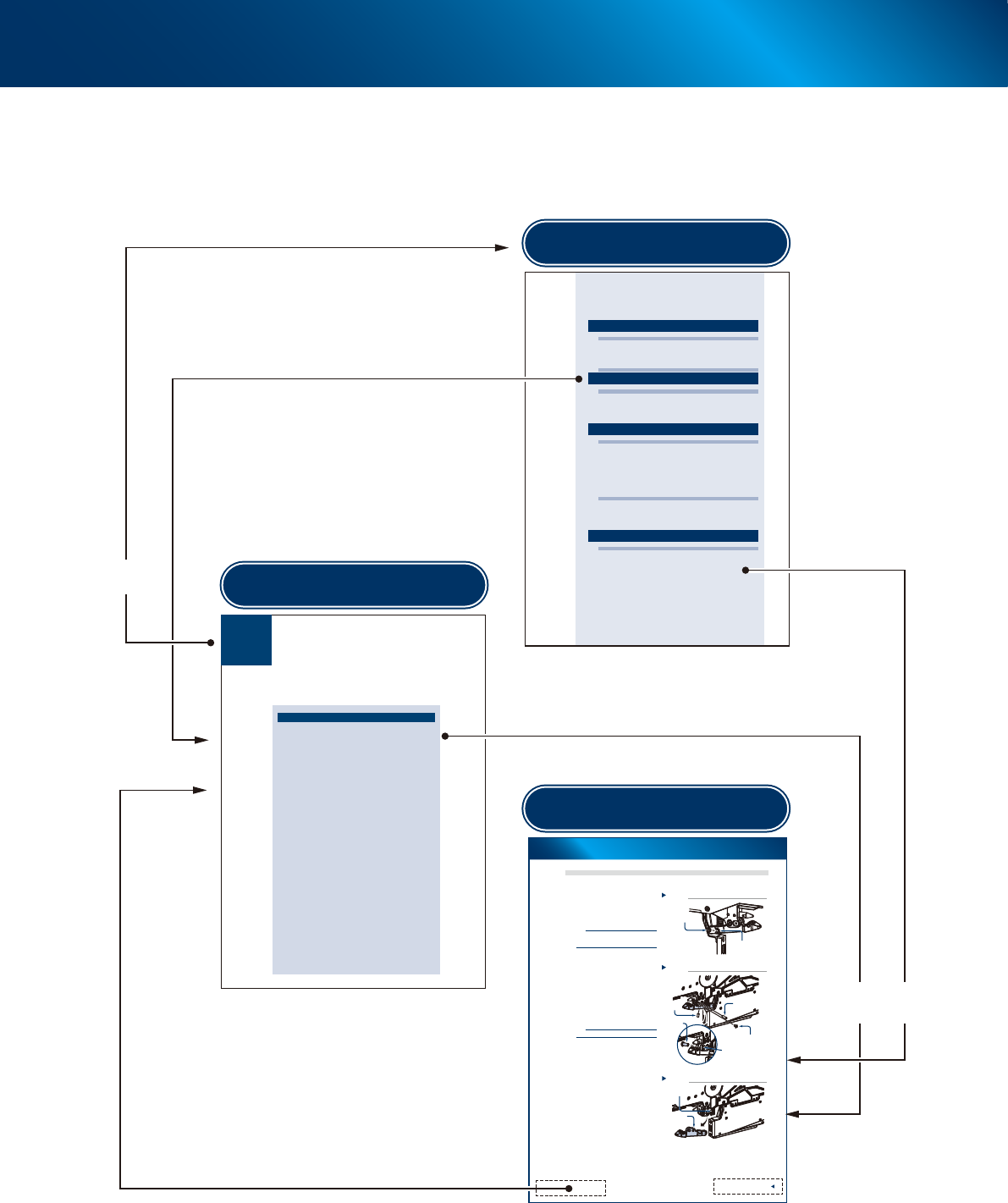

< 본 매뉴얼의 페이지 링크에 대해서 >
본 PDF 매뉴얼은 목차에서 지정한 페이지로 점프하는 것은 물론, 현재의 페이지에서 목차로 되돌아가며, 목차에서 총목차로
되돌아가는 링크 기능을 추가했습니다. (아래그림 참조)
Acrobat 어플리케이션의 상세한 사용방법에 관해서는, 소프트웨어사의 취급 설명서를 참조해 주십시오.
KUKLU-184-0100
Auto Lading Feeder
3. 유지보수 및 부품교환 순서
4-11
제
4
장
유지보수와
부품교환
3.5 클램프부
3.5.1 클램프 레버 ASSY 의 교환
1
와이어 샤프트를 분리합니 다 .
1. 우측 그림과 같이 와이어 샤프트를 고정하고
있는 E 링을 정밀 일자 드라이버 등으로 분리합
니다 .
2. 와이퍼 샤프트를 뺍니다 .
c
주의
E 링을 분리할 때에는 , 분실하지 않도록 주의해 주십시오.
E 링은 전용 부품입니다 . 지정이외의 E링은 사용하지 마십시
오 .
2
클램프 핀을 분리합니다 .
1. 십자 드라이버 (No.2) 로 클램프 핀을 고정하고
있는 나사 (1개) 를 분리합니다 .
2. 나사를 분리한 구멍에 육각렌치 등을 삽입해서
클램프 핀을 뺍니다 .
3
회전방지 핀을 분리합니다 .
클램프 레버 ASSY 의 회전방지 핀을 고정하고 있
는 세트 스크류 (1개)를 육각렌치 (1.5) 로 풀어
서 회전방지 핀을 빼 주십시오 .
4
클램프 레버 ASSY 를 탈착합니다 .
c
주의
스프링을 분실하지 않도록 주의하십시오 .
5
새로운 클램프 레버 ASSY 를 장착합
니다 .
상기의 Step1~3 과 반대순으로 새로운 클램프
레버 ASSY 를 장착해 주십시오 .
클램프 레버 ASSY의 탈착
Step 4
클램프 레버 ASSY
스프링
67414-KLU-00
클램프 핀과 회전방지 핀의 분리
Step 2-3
회전방지 핀
클램프 핀
반대쪽에 육각렌치를
삽입해서 클램프 핀을 뺀다
고정나사
세트 스크류
67413-KLU-00
E링의 분리
Step 1
E링
와이어 샤프트
67412-KLU-00
KUKLU-184-0100
총목차
머리말
1. 안전에 대해서 S-1
1.1 공통 주의사항 S-1
1.2 안전표기 S-2
1.3 가동부로의 인체나 물체의 진입방지 S-3
2. 취급상의 주의점 S-4
제1장 개요
1. 개 요 1- 1
1.1 각부의 명칭과 기능 1-1
1.2 제약사항 1-6
1.3 테이핑 사양 1-8
1.3.1 대응 테이핑 1-9
제2장 테이프의 취급방법
1. 테이프의 세팅준비 2- 1
1.1 테이프의 컷팅 2-1
1.1.1 새 테이프의 경우 2-1
1.1.2 다시 로딩할 경우 2-2
1.1.3 테이프 컷팅위치에 관한 주의점 2-3
1.2 테이프의 선단 처리 2-4
1.2.1 테이프의 컷팅 방법 2-5
1.2.2 테이프의 선단 접기 2-6
2. 테이프의 장착과 분리 2- 7
2.1 테이프의 장착 2-7
2.1.1 IT 옵션이 있을 경우 2-7
2.1.2 IT 옵션이 없을 경우 2-9
2.2 테이프의 분리 2-11
제3장 셋업
1. 사용전의 준비 3-1
1.1 ALF 를 사용함에 있어서 3-1
1.2 사용가능 부품과 테이프가이드 사이즈의 결정 3-2
1.2.1 ALF 사용여부 판별 리스트의 작성 3-2
1.2.2 기판편집에 의한 ALF 사용여부 판별 리스트의 편집 3-4
1.3 ALF 최적화 3-6
1.4 셋업확인과 셋업일람 출력 3-8
1.4.1 피더뷰어에서의 ALF 정보확인 3-8
1.4.2 셋업일람 출력에서의 ALF 정보확인 3-9
1.5 라인별 ALF 사용여부 설정 3-10
제1장 개요
목차
1. 개 요 1- 1
1.1 각부의 명칭과 기능 ......................................... 1-1
1.2 제약사항 .................................................... 1-6
1.3 테이핑 사양 ................................................. 1-8
1.3.1 대응 테이핑 1-9
해당 페이지로
좌상클릭
KUKLU-192-0110
총목차
머리말
1. 안전에 대해서 S-1
1.1 공통 주의사항 S-1
1.2 안전표기 S-2
1.3 가동부로의 인체나 물체의 진입방지 S-3
2. 취급상의 주의점 S-4
제 1 장 개요
1. 개요 1-1
1.1 각부의 명칭과 기능 1-1
1.2 제약사항 1-6
1.3 테이핑 사양 1-8
1.3.1 대응 테이핑 1-9
제 2 장 테이프의 취급방법
1. 테이프의 세팅준비 2-1
1.1 테이프의 컷팅 2-1
1.1.1 새 테이프의 경우 2-1
1.1.2 다시 로딩할 경우 2-2
1.1.3 테이프 컷팅위치에 관한 주의점 2-3
1.2 테이프의 선단 처리 2-4
1.2.1 테이프의 컷팅 방법 2-5
1.2.2 테이프의 선단 접기 2-6
2. 테이프의 장착과 분리 2-7
2.1 테이프의 장착 2-7
2.1.1 IT 옵션이 있을 경우 2-7
2.1.2 IT 옵션이 없을 경우 2-9
2.2 테이프의 분리 2-11
제 3 장 셋업
1. 사용전의 준비 3-1
1.1 AL 피더를 사용함에 있어서 3-1
1.2 사용가능 부품과 테이프가이드 사이즈의 결정 3-2
1.2.1 AL 피더사용여부 판별 리스트의 작성 3-2
1.2.2 기판편집에 의한 AL 피더 사용여부 판별 리스트의 편집 3-4
1.3 AL 피더최적화 3-6
1.4 셋업확인과 셋업일람 출력 3-8
1.4.1 피더뷰어에서의 AL 피더 정보확인 3-8
1.4.2 셋업일람 출력에서의 AL 피더정보확인 3-9
1.5 라인별 AL 피더 사용여부 설정 3-10
