3. 유지보수 및 부품교환 순서 4-8 제 4 장 유지보수와 부품교환 3.2.2 푸셔 ASSY 의 교환 1 테이프가이드와 판스프링을 탈착합 니다 . 전술의 「3.2.1 테이프 경로의 청소와 판스프링의 교환 」 을 참조해서 테이프 가이드와 판스프링을 탈착해 주십시오 . n 요점 푸셔 ASSY (S, M, L 용 ) 란 , 우측그림의 푸셔 , 홀더 플레이 트 , 스프링의 3 가지를 조합한 것을 …
3. 유지보수 및 부품교환 순서
4-7
제
4
장
유지보수와
부품교환
3.2 테이프 가이드 주변
3.2.1 테이프 경로의 청소와 판스프링의 교환
1
테이프 가이드를 탈착합니다 .
전술의
「3.1.1
테이프
가이드의
청소
」
를 참조해서
테이프 가이드를 탈착해 주십시오 .
2
판스프링을 탈착합니다 .
정밀 십자 드라이버로 판스프링의 고정나사를
분리해서 판스프링을 탈착해 주십시오 .
c
주의
LL 용 푸셔는 판스프링만으로 고정되어 있습니다 . 판스프링을
탈착할 때 분실하지 않도록 주의 하십시오 .
3
테이프 경로를 청소합니다 .
판스프링을 탈착한 홈 ( 테이프 경로 ) 의 먼지나
이물질 등을 에어블로우 툴로 청소해 주십시오 .
4
판스프링을 장착합니다 .
정밀 십자 드라이버로 판스프링 고정나사를 체결
해서 판스프링을 장착해 주십시오 .
c
주의
판스프링은 가능한한 중앙에 오도록 장착합니다 . 어느 한쪽으
로 치우치거나 , 프레임에 걸쳐있는 상태로 사용하면 기능을
발휘할 수 없을 경우가 있습니다 .
c
주의
변형된 판스프링은 사용하지 마십시오 .
특히 , 손으로 판스프링을 교정해서 재사용 하지 마십시오 .
5
테이프 가이드를 원상태로 장착합
니다 .
탈착했을 때와 반대순으로 테이프 가이드를 원상
태로 장착해 주십시오 .
테이프 경로의 청소
Step 3
에어블로우 툴 (옵션)
테이프 경로
67407-KLU-00
판스프링의 교환
Step 2
푸셔 (S, M, L用）
푸셔 (LL용)
판스프링
고정나사
67406-KLU-00
3. 유지보수 및 부품교환 순서
4-8
제
4
장
유지보수와
부품교환
3.2.2 푸셔 ASSY 의 교환
1
테이프가이드와 판스프링을 탈착합
니다 .
전술의
「3.2.1
테이프
경로의
청소와
판스프링의
교환
」
을 참조해서 테이프 가이드와 판스프링을
탈착해 주십시오 .
n
요점
푸셔 ASSY (S, M, L 용 ) 란 , 우측그림의 푸셔 , 홀더 플레이
트 , 스프링의 3 가지를 조합한 것을 말합니다 .
또한 , LL 용은 푸셔 ( 스프링 ) 만 있으므로 , 판스프링을 탈착
하면 교환할 수가 있습니다 .
2
푸셔 ASSY 를 교환합니다 .
1. 정밀 십자 드라이버로 홀더 플레이트를 고정
하고 있는 나사를 분리합니다 .
2. 푸셔 ASSY 를 탈착합니다 .
3. 홀더 플레이트의 고정나사를 체결해서 새로운
푸셔 ASSY 를 장착합니다 .
3
테이프 가이드와 판스프링을 원상태로
장착합니다 .
탈착했을 때와는 반대순으로 테이프 가이드와
판스프링을 원위치에 장착해 주십시오 .
3.2.3 선단 배출부의 교환
1
테이프 가이드를 탈착합니다 .
전술의
「3.1.1
테이프
가이드의
청소
」
를 참조해서
테이프 가이드를 탈착해 주십시오 .
2
선단 배출부를 교환합니다 .
1. 십자 드라이버로 선단 배출부를 고정하고 있는
나사 (2 개 ) 를 분리합니다 .
2. 고정나사에 나사 고정제를 도포하고 십자 드라
이버로 체결해서 새로운 선단 배출부를 장착합
니다 .
•
체결 토크 :30N
•
cm
3
테이프 가이드를 원상태로 장착합
니다 .
선단 배출부의 교환
Step 2
선단 배출부
고정나사
나사 고정제 도포
(LOCTITE 241)
67409-KLU-00

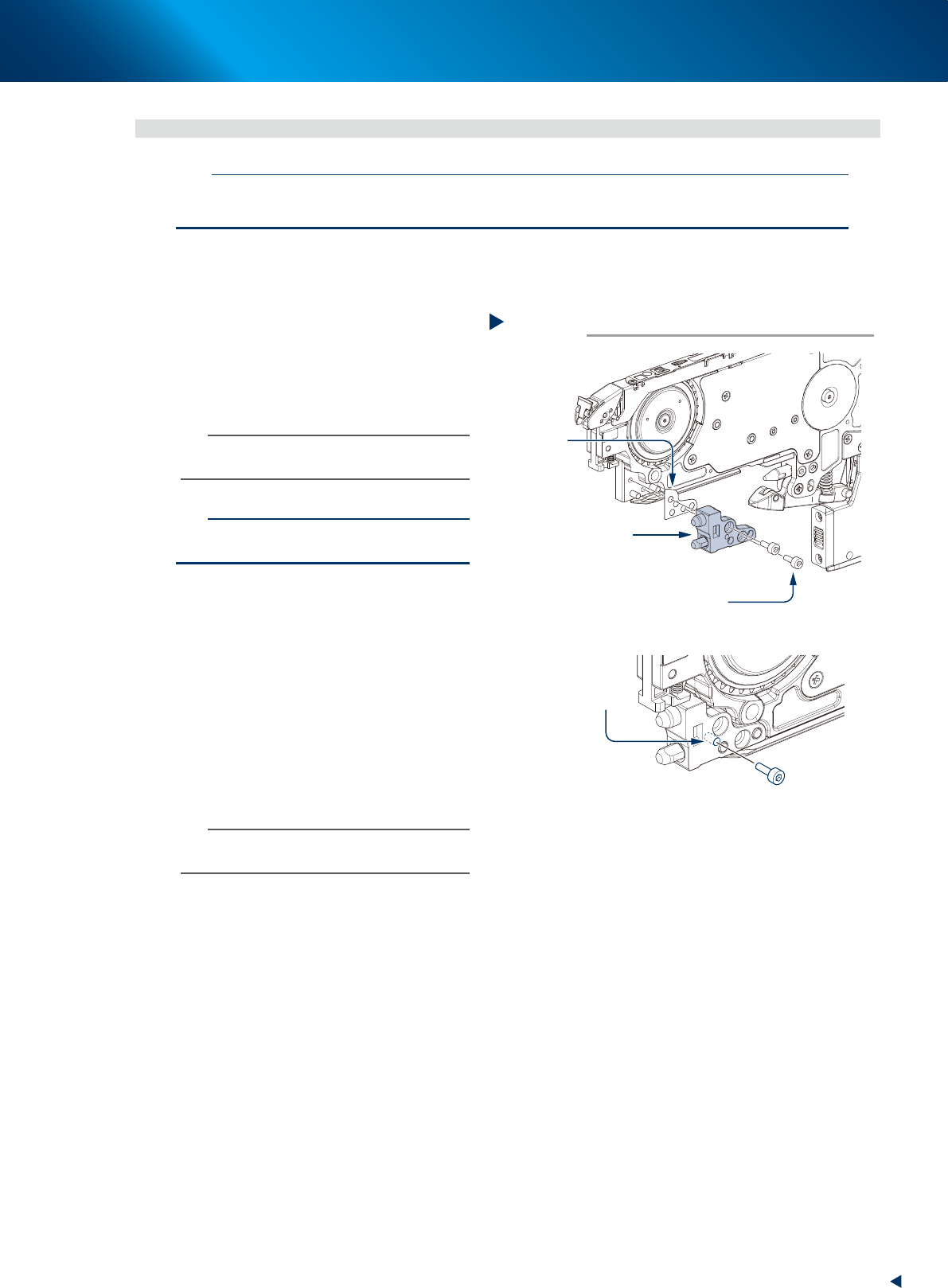

푸셔ASSY의 교환 (S, M, L)
Step 2
홀더 플레이트
푸셔
푸셔 (LL용) 장착위치
스프링
고정나사
67408-KLU-00
3. 유지보수 및 부품교환 순서
4-9
제
4
장
유지보수와
부품교환
3.3 프론트 블록
c
주의
프론트 블록을 교환한 후에는 흡착위치 (Y 방향 ) 를 조정할 필요가 있습니다 .
흡착위치 조정 스테이션 ( 옵션 ) 을 사용해서 흡착위치를 조정해 주십시오 .
3.3.1 프론트 블록의 교환
다음과 같이 프론트 블록의 교환방법에 대해서 설명합니다 .
1
프론트 블록을 탈착합니다 .
1. 육각렌치 (2.5) 로 프론트 블록의 고정볼트 (2
개 ) 를 분리합니다 .
2. 프론트 블록을 탈착합니다 .
n
요점
프론트 블록이 잘 빠지지 않을 경우는 , 나사구멍에 M3 X 6
이상의 볼트를 끼워넣으면 뺄 수 있습니다 .
c
주의
프론트 블록과 본체와의 사이에 심이 몇장 들어 있을 경우가
있습니다 . 분실하지 않도록 주의하십시오 .
2
프론트 블록을 장착합니다 .
1. 심이 들어 있거나 , 교환할 때에는 원위치에
끼웁니다 .
2. 육각렌치 (2.5) 로 프론트 블록의 고정볼트
(2 개 ) 를 체결해서 장착합니다 .
•
체결 토크 :200N
•
cm
3
흡착위치를 확인합니다 .
흡착위치 조정 스테이션 ( 옵션 ) 으로 피더의 흡착
위치 (Y 방향 ) 를 확인해 주십시오 .
n
요점
흡착위치의 조정이 필요할 경우는 , 흡착위치 조정 스테이션의
작업순서에 따라서 조정해 주십시오 .
프론트 블록의 교환
Step 1
프론트 블록
<프론트 블록이 안빠질 경우>
M3 × 6 이상
여기에 끼워 넣는다
심
고정볼트
67410-KLU-00
