2. 테이핑 사양
5-4
제 5 장　사양

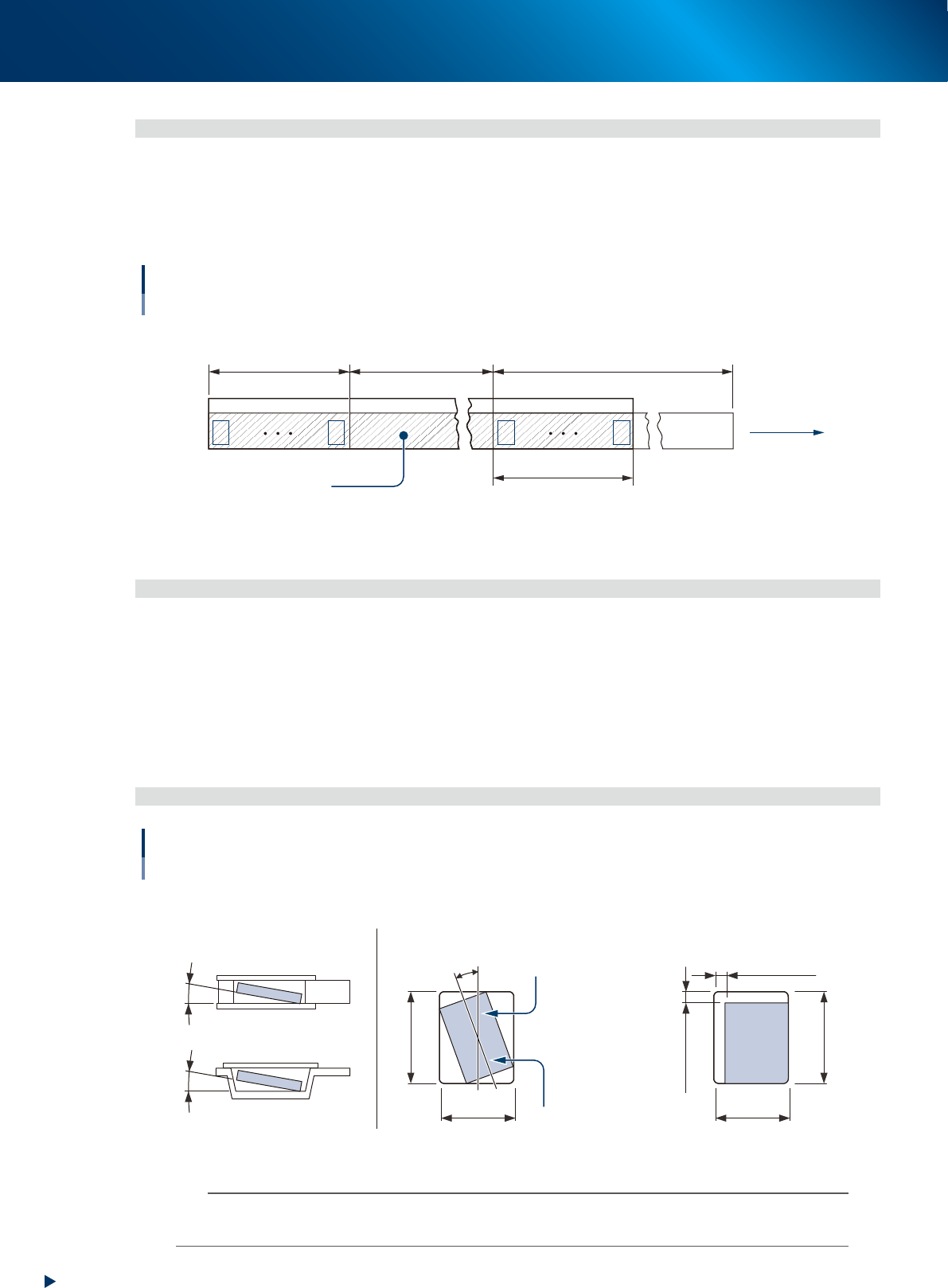

2.3 테이프 선단부
►
테이프 선단부의 길이
부품이 들어 있지 않는 엠보스 또는 부품 포켓을 포함해서 400mm 이상일 것 .
►
빈 부품포켓
빈 엠보스 또는 부품 포켓은 , 100mm 이상 커버 테이프로 융착되어 있을 것 .
테이프 말단부
테이프 말단부
(160mm 이상)
부품이 들어있는 부분 테이프 선단부 (300mm 이상)
빈 엠보스 또는 부품포켓
(100mm 이상 융착되어 있을 것)
인출방향
커버 테이프
67502-KLU-00
2.4 테이프 말단부
►
테이프 종단부의 길이
부품이 들어 있지 않는 엠보스 또는 부품포켓의 캐리어 테이프를 포함해서 160mm 이상이며 , 350mm 이하일 것 .
►
빈 엠보스 및 부품포켓
커버 테이프로 융착되어 있을 것 .
►
캐리에 테이프의 말단
테이프 릴의 심지에 고정되어 있지 않을 것 .
2.5 테이핑된 부품의 위치
테이핑된 부품의 위치
부품포켓 중심선
부품의 중심선
20°이하 (테이프 폭 8mm)
10°이하10°이하
<수평방향으로 회전><기울기>
0.5 mm 이하
0.5 mm이하
<옆방향으로 치우침>
A0 A0
B0
B0
67503-KLU-00
n
요점
부품 포켓 및 엠보스내에서 부품의 방향이 바뀌면 , 부품을 원활하게 흡착할 수 없게 되므로 , 부품의 주변에는 적정한 틈새가
확보되어 있어야 합니다 .
2. 테이핑 사양
5-5
제 5 장　사양
2.6 캐리어 테이프 및 커버 테이프의 강도
►
캐리어 테이프
인출방향으로 테이프에 10N(1.02kgf) 의 힘 ( 인장력 ) 을 가해서 당겼을 때 , 그 힘에 견딜 수 있을 것 .
►
커버 테이프
테이프에 10N(1.02kgf) 의 힘 ( 인장력 ) 을 가해서 당겼을 때 , 그 힘에 견딜 수 있을 것 .

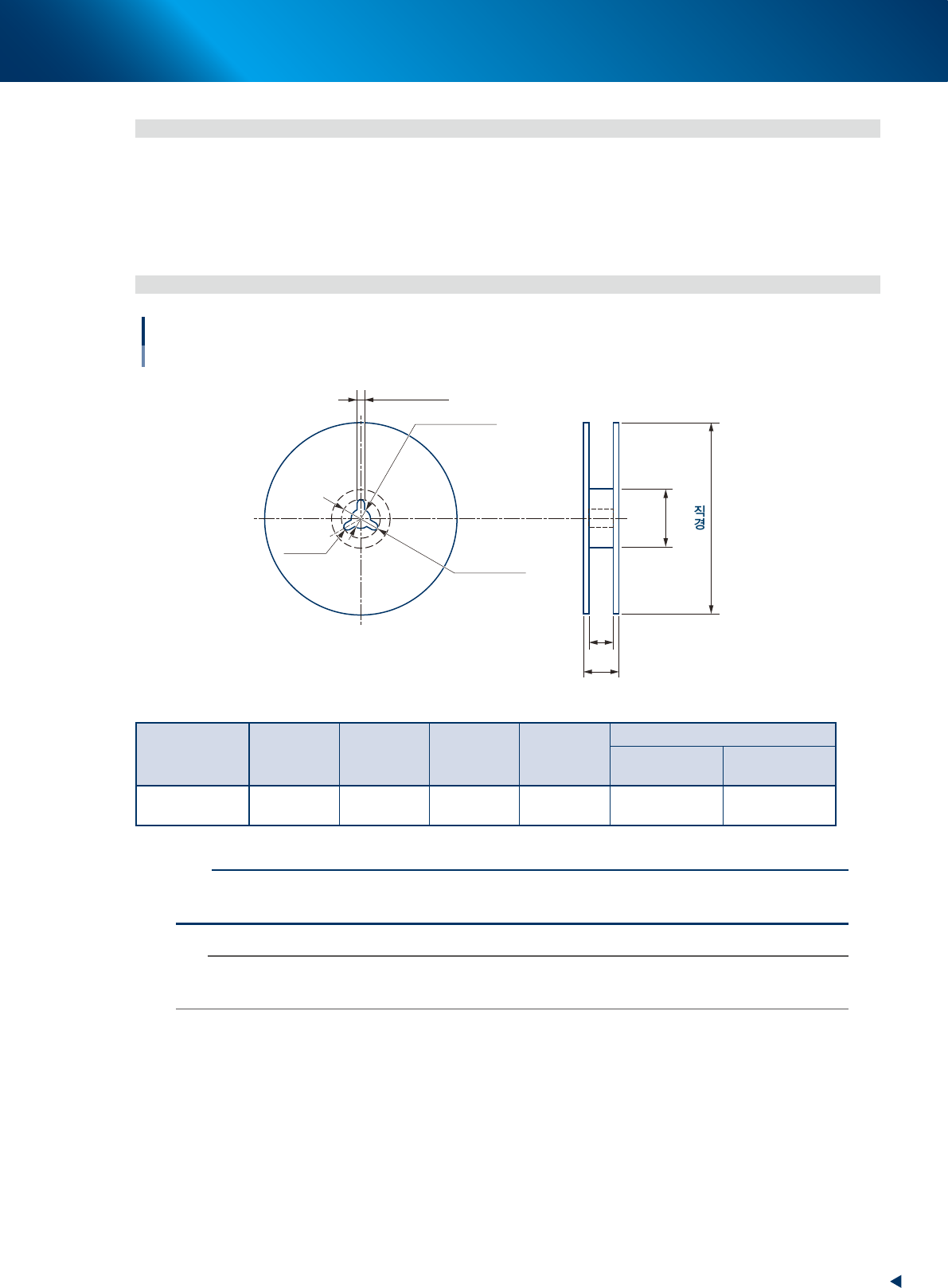

2.7 테이프 릴의 형상 및 사이즈
테이프 릴 사이즈
2.0±0.5
R1.0
13.0±0.2
N
21.0±0.8
단위 ： mm
W
1
W2
67504-KLU-00
릴의 구분기호 테이프 폭 직경 N W1
W2
프리셋 홀더
미사용
프리셋 홀더
사용
R08
☐
8 178~180 60 이상
8.4+2
0
14.4 이하 13.6 이하
c
주의
W2 의 사이즈는 , 프리셋 홀더의 사용 / 미사용으로 적용 범위가 달라지므로 주의해 주십시오 .
프리셋 홀더를 사용하지 않을 때의 14.4mm 이하는 JIS 규격 사이즈입니다 .
n
요점
・
릴의 구분 기호인
☐에는
, 직경 사이즈의 공칭값에 대한 다음의 영대문자가 들어갑니다 . A:178, B:180
・
W2 는 , 릴의 총 두께를 나타냅니다 .
