1. 개요
1-1
제 1 장 개요
1. 개요
본 테이프 피더는 , 테이핑되어 있는 칩 부품을 마운터에 공급합니다 .
이 취급 설명서에는 , 칩 마운터에 관한 기본적인 교육을 받으신 분을 대상으로 , 테이프 피더의 기능과 취급 및
조작 방법에 대해 기술되어 있습니다 .
n
요점
본 테이프 피더를 사용하기 전에 , 반드시 이 취급 설명서를 읽으시고 , 지시나 주의를 충분히 숙지하신 후에 안전에 주의해서
올바르게 사용하실 것을 당부드립니다 .
또한 , 이 취급 설명서는 필요시에 언제나 참조할 수 있도록 가까운 곳에 소중히 보관해 주십시오 .

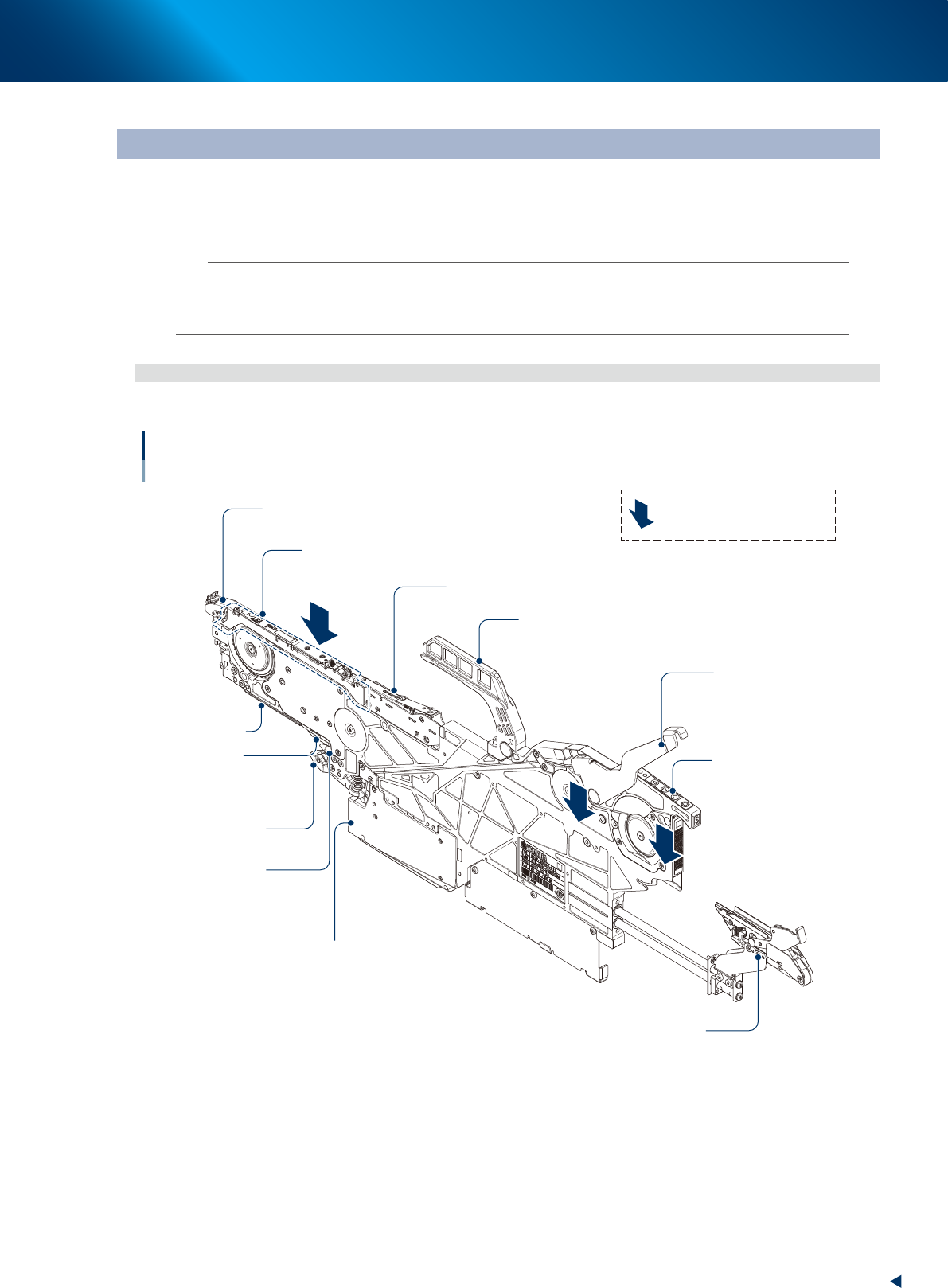

1.1 각부의 명칭과 기능
Auto Loading Feeder(AL 피더 ) 의 각부의 명칭을 설명합니다 .
각부의 명칭
8mm AL피더
3
2
1
로딩 유닛부
핸들
보드 커넥터
클램프 레버 ASSY
테일핀
언더레일
언더 플레이트
핸들
테이프 가이드부
테이프 가이드 프론트 레버
테이프 가이드 리어 레버
오퍼레이션 패널부
: 테이프 검출센서 배치 장소
67100-KLU-10
1. 개요
1-2
제 1 장 개요
█

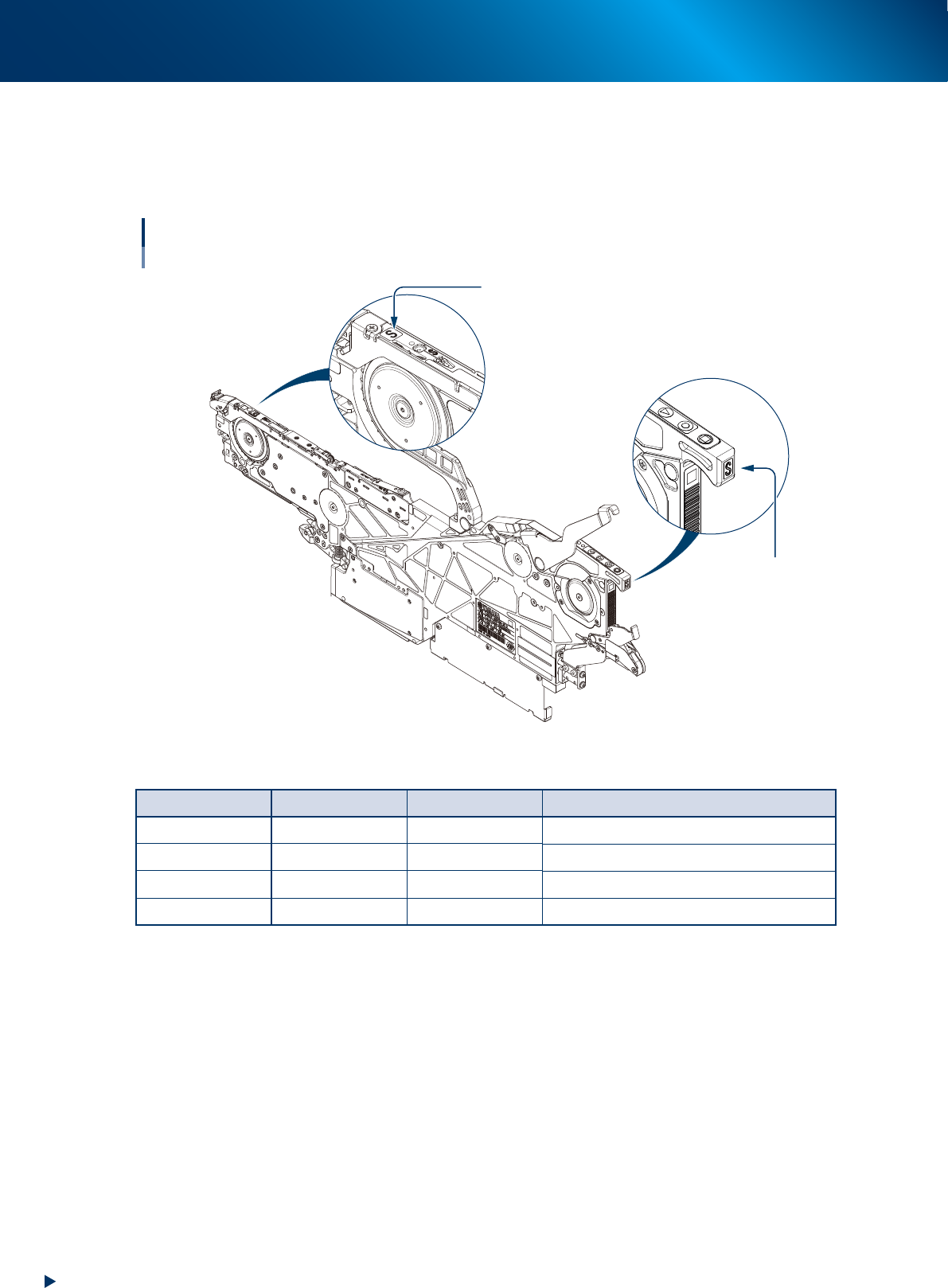

AL 피더의 타입과 대응부품 사이즈
AL 피더는 대응 부품 사이즈에 따라 다음의 4 타입으로 나뉘어져 있습니다 .
사용시에는 , 아래 그림의 테이프 가이드부 및 조작 패널부의 사이즈 표시를 확인해 주십시오 .
또한 , 사용하는 테이프 부품에 대응하는 AL 피더의 선정은 전용지그 ( 커버 테이프 체커 ) 를 사용해 주십시오 .
AL피더의 종류
사이즈 표시 부위
<테이프 가이드부>
<조작 패널부>
사이즈 표시
사이즈 표시
67101-KLU-00
대응부품 사이즈 : 단위는 mm, 괄호안은 인치표시
사이즈 표시 / 라벨 대응부품 사이즈 테이프 종류 테이프 폭 x 전송피치 (mm)
S 1005 (0402) 종이 8 × 2
M 1608 (0603) 종이 8 × 2, 8 × 4
L 2012 (0805) 종이 8 × 2, 8 × 4
LL 3216 (1206) 종이 8 × 2, 8 × 4
1. 개요
1-3
제 1 장 개요
█

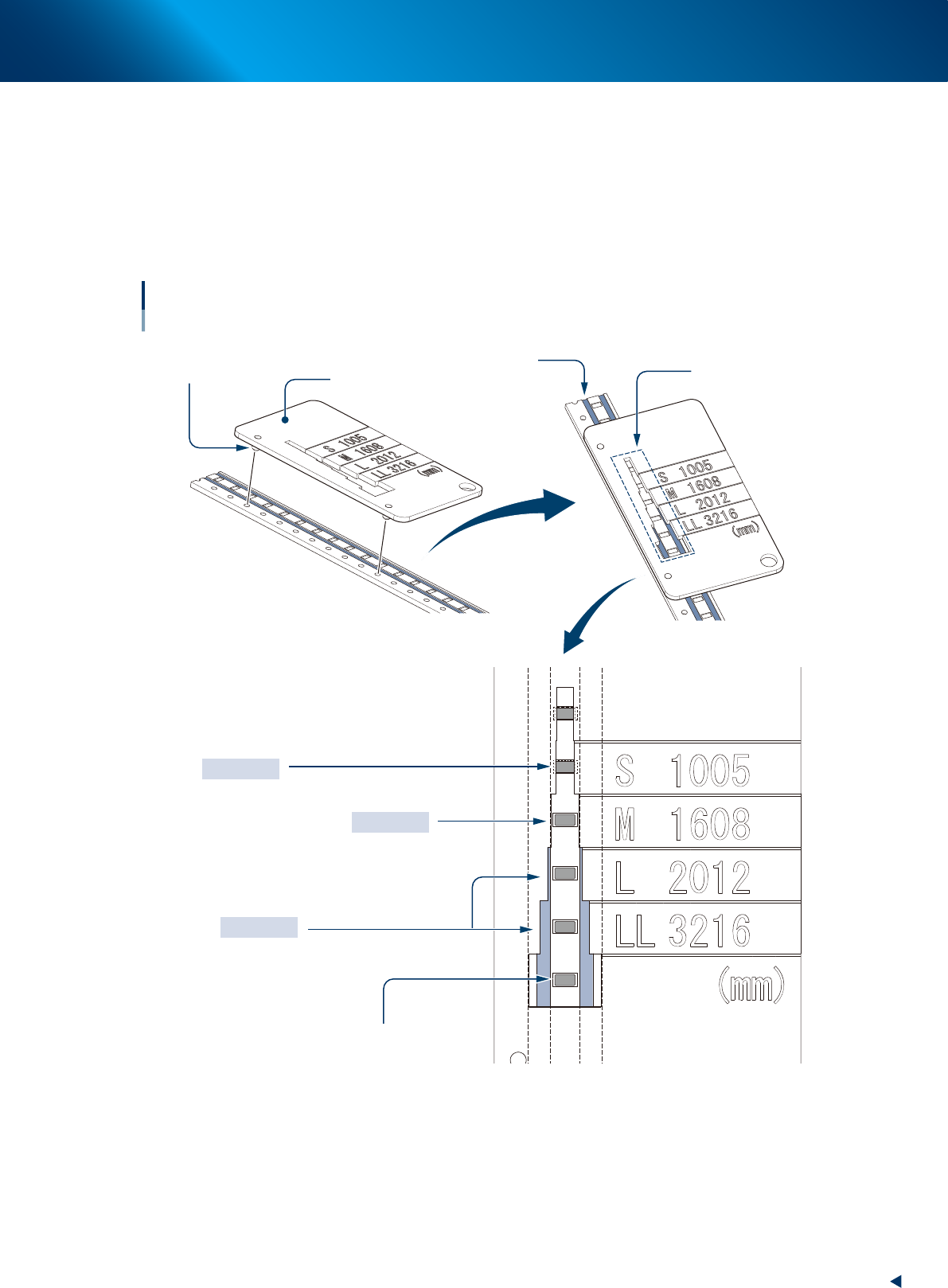

전용지그 ( 커버 테이프 체커 ) 로 AL 피더의 선정
전용지그를 사용해서 커버 테이프의 씰 부분과 포켓 사이즈를 확인해서 AL 피더의 선정과 적용가능 여부를 판단할
수가 있습니다 . 적용 조건은 다음과 같습니다 .
•
씰 너비 확인창으로 부터 부품 포켓의 엣지가 보일 것
•
씰 너비 확인창으로 부터 씰 부분이 보이지 않을 것
•
좌우의 씰 부분과 커버 테이프 체커의 사이에 클리어런스가 있을 것
커버 테이프 체커
씰 너비 확인용 지그
로케이트 핀
커버 테이프 체커
씰 부분
씰 너비 확인창
해당
비해당
비해당
부품포켓의 엣지가
보이지 않는다
부품포켓의 엣지는 보이며,
씰 부분은 보이지 않는다
씰 부분이 보인다
포켓부 (부품)
67102-KLU-00
