1. 사용전의 준비
3-3
제
3
장
셋업
█
AL 피더 사용여부 판별 리스트의 경로설정
AL 피더 사용여부 판별 리스트는 일정한 장소에 보관할 필요가 있습니다 .

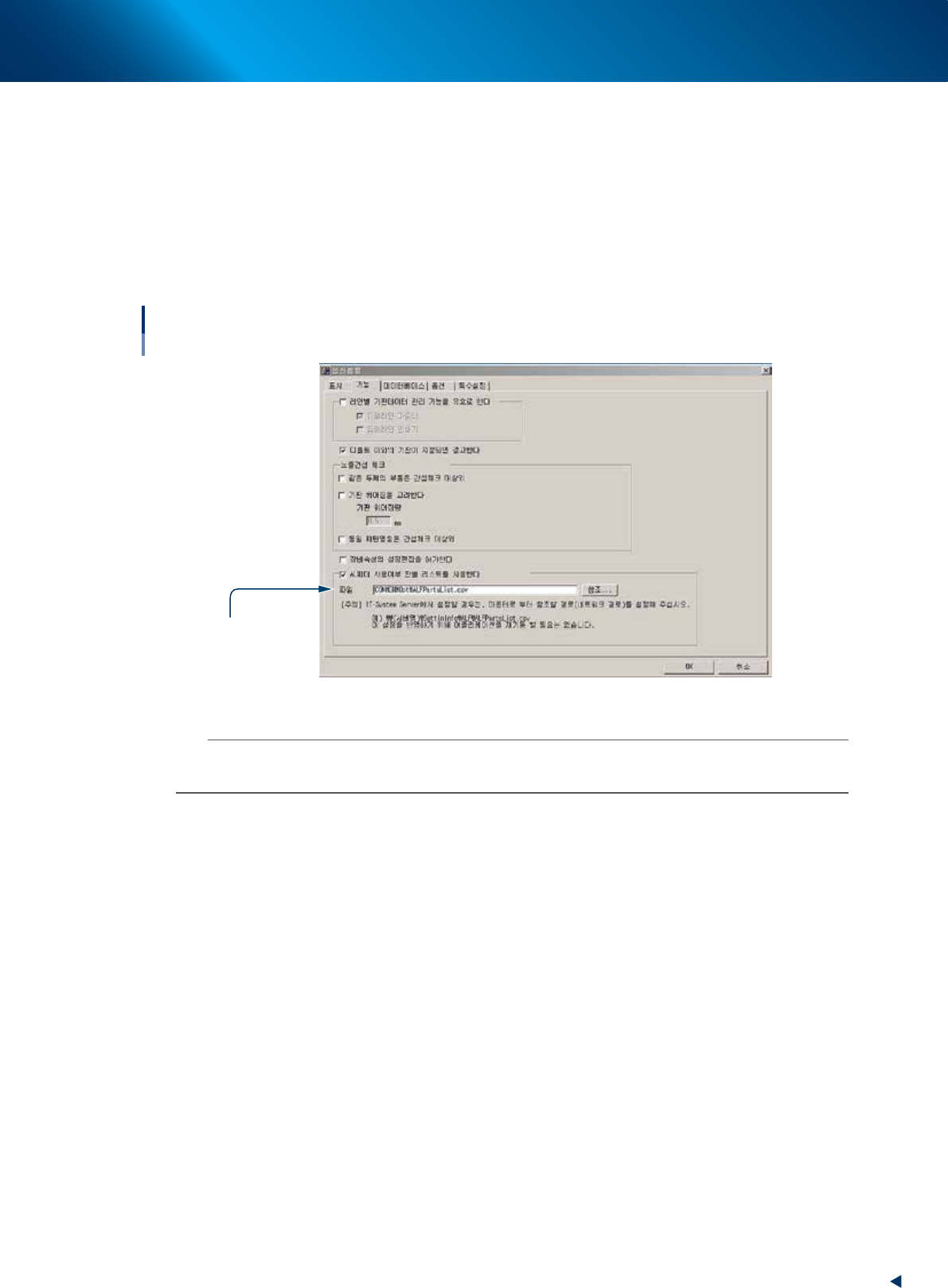

「BoardExplorer」 의 「메인터넌스」 - 「옵션」 - 「옵션설정」 화면의 「기능」 탭을 클릭해서 설정합니다 .
►
설정방법
1. 「AL 피더 사용여부 판별 리스트를 사용한다」 체크박스에 체크한다
2. [ 참조 ] 버튼을 눌러서 , AL 피더 사용여부 판별 리스트의 경로를 설정합니다 .
디폴트 경로 :YFacT\Common\Opt\ALFPartsList.csv
AL피더 사용여부 판별 리스트의 저장위치
경로설정
디폴트 경로
68300-KLU-10
n
요점
AL 피더 사용판별 리스트를 편집한 경우는 , 일단 리스틀 저장하고 화면을 닫아 주십시오 .
또한 , 현재 기동중인 어플리케이션 ( 최적화 , 피더뷰어 ) 도 재기동 할 필요가 있습니다 .
1. 사용전의 준비
3-4
제
3
장
셋업
1.2.2 기판편집에 의한 AL 피더 사용여부 판별 리스트의 편집
「기판편집」 또는 「부품 데이터베이스」 기능을 사용해서 AL 피더 사용여부 판별 리스트를 갱신할 수가 있습니다 .
단 , 다음과 같은 제약이 있으므로 , 그 내용을 확인해 주십시오 .
►
제약사항
•
테이프가이드 사이즈에는 대응하지 않으므로 , 「Guide Size」 열은 공란으로 출력된다
•
AL 피더 사용여부 판별 리스트에 등록된 부품명은 삭제할 수 없다
•
피더타입 ( 사이즈 ) 의 설정기능은 대응되지 않는다
•
AL 피더 사용여부 판별 리스트의 등록내용을 확인하는 기능은 없다
•
AL 피더 사용여부 판별 리스트의 모든 내용을 확인할 수 없다 .
█
기판편집의 부품화면에서의 설정
1
부품 일람을 표시합니다 .
[ 기판편집 ]- 「부품」 을 선택해 주십시오 .
2
콘텍스트 메뉴을 표시합니다 .
1. 설정할 부품을 1 행 또는 복수의 행을 선택합니다 .
2. 마우스를 우측클릭해서 콘텍스트 메뉴를 표시합니다 .
3
AL 피더의 사용여부를 설정합니다 .
「AL 피더 사용여부 판별 리스트에 등록 (A)」 의 서브메뉴에서 「사용가능」 또는 「사용불가」 를 선택합니다 .

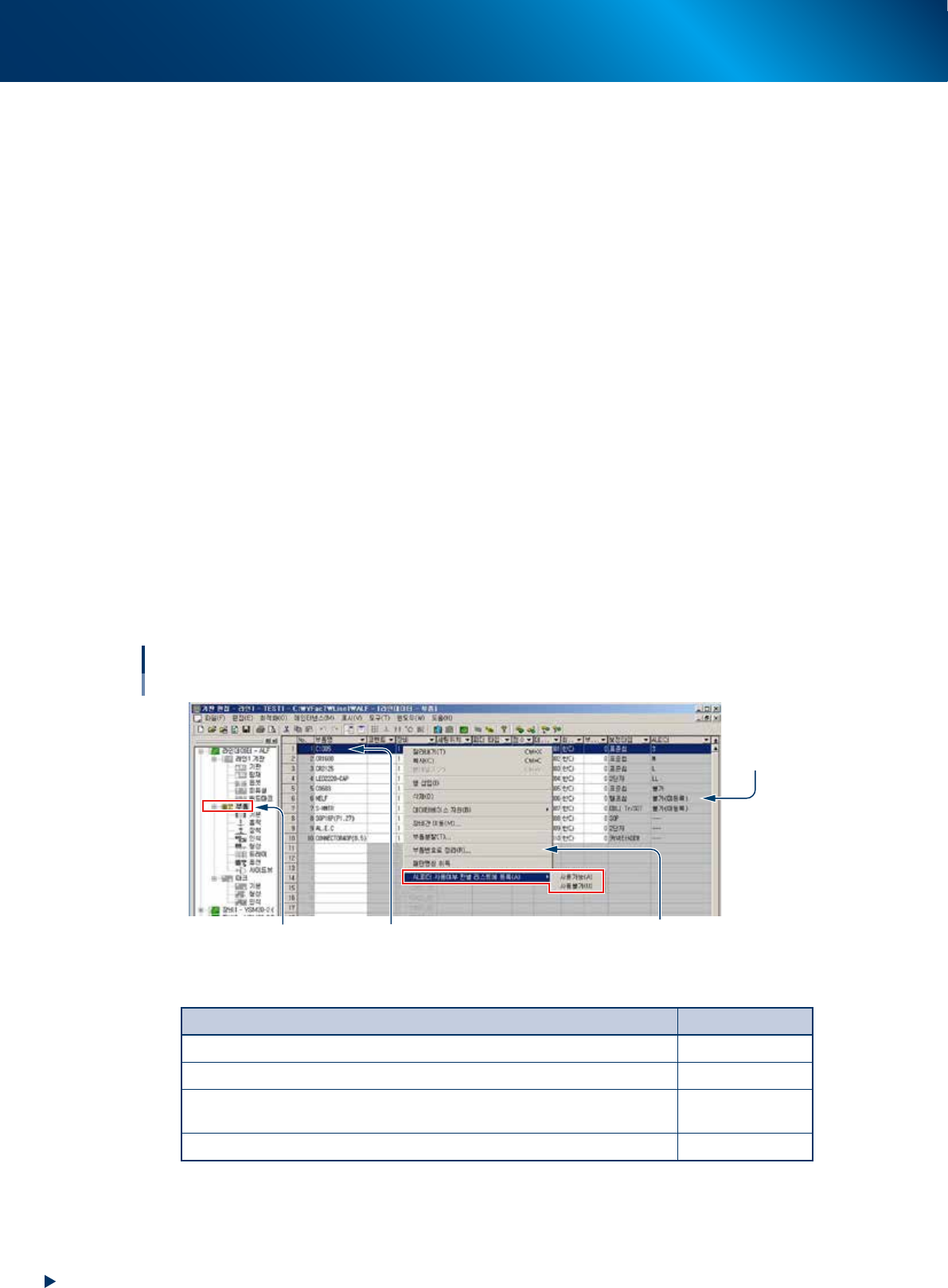

AL피더 사용여부 판별 리스트의 설정
기판편집
콘텍스트 메뉴
부품선택
1
「AL피더」 란

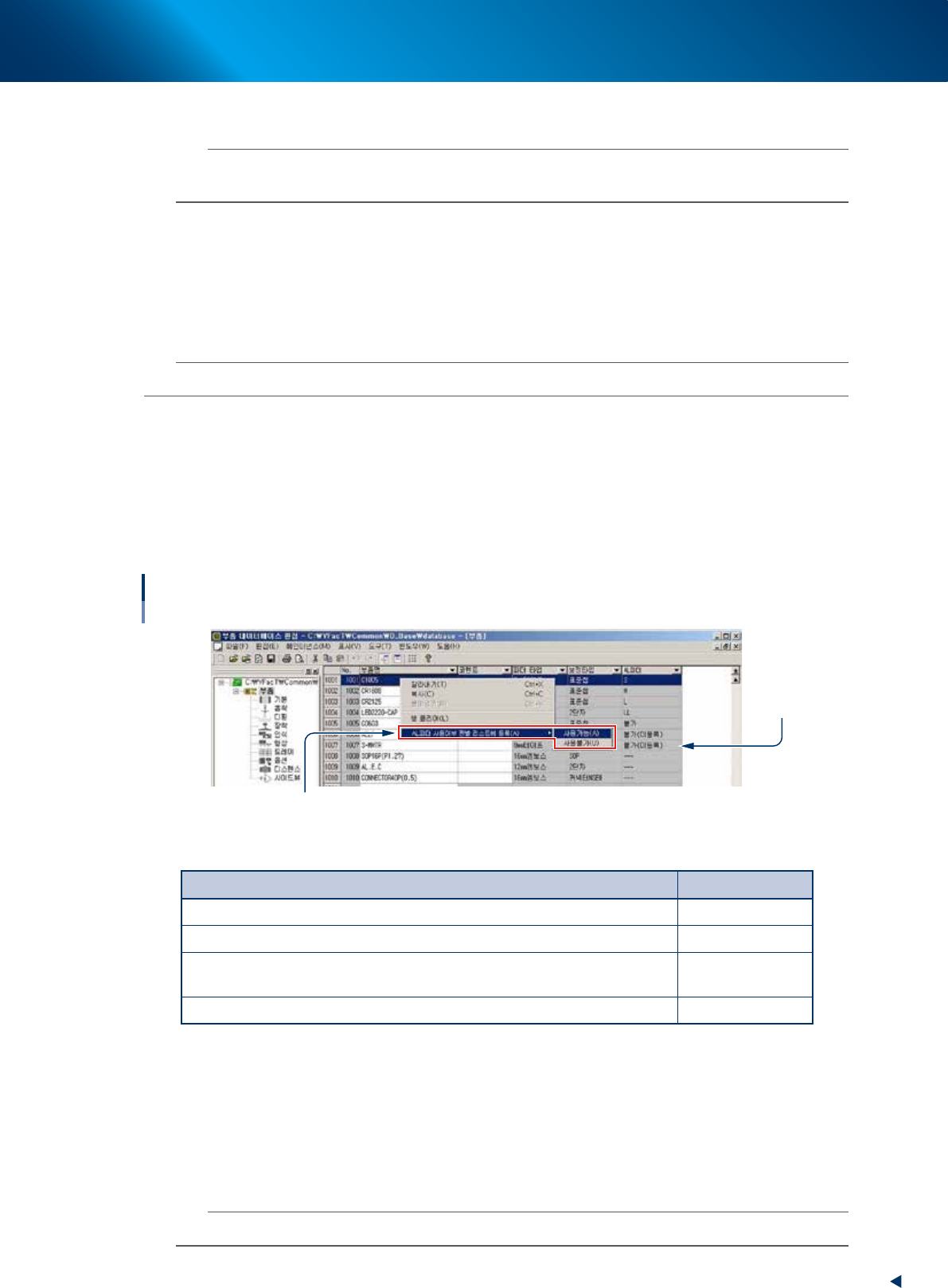

68301-KLU-00
►
「AL 피더」 란의 설명
조건 AL 피더란의 표시
AL 피더 사용가능 부품 S, M, L, LL
AL 피더에 대응하지 않는 피더타입 ---
AL 피더사용여부 판별 리스트의 「Feeder Type」 , 「AL 피더」 란이 「FALSE」 및
미등록 부품
불가 ( 미등록 )
AL 피더사용여부 판별 리스트의 「AL 피더」 란이 「FALSE」 로 등록되어 있는 부품 불가
1. 사용전의 준비
3-5
제
3
장
셋업
█
부품 데이터베이스 편집화면에서의 설정
n
요점
하기의 조작은 고객 데이터베이스 편집시에만 유효합니다 . 야마하 데이터베이스를 기동했을 경우는 사용할 수 없습니다 .
대상 데이터베이스 번호는 No.1001 이후이며 , 모든 부품이 해당됩니다 .
1
부품 데이터베이스 편집 화면을 표시합니다 .
1. 「기판 익스플로러」 화면에서 메뉴바의 「부품 데이터베이스 편집 (P)」
-
「고객 데이터베이스 (C)」 를
선택합니다 .
2. 「파일 (F)」 - 「현재의 편집상에서 데이터베이스 열기 (O)」 를 선택하면 「데이터베이스」 화면이 표시됩
니다 . 「database」 파일을 선택해서 「부품 데이터베이스 편집」 화면을 표시해 주십시오 .
참고
「부품 데이터베이스 편집」 화면은 , 「기판편집 (BoardEditor)」 에서도 표시할 수가 있습니다 .
2
콘텍스트 메뉴을 표시합니다 .
1. 설정할 부품을 1 행 또는 복수의 행을 선택합니다 .
2. 마우스를 우측클릭해서 콘텍스트 메뉴를 표시합니다 .
3
AL 피더의 사용여부를 설정합니다 .
「AL 피더 사용여부 판별 리스트에 등록 (A)」 의 서브메뉴에서 「사용가능」 또는 「사용불가」 를 선택합니다 .
AL피더 사용여부 판별 리스트의 설정
부품 데이터베이스 편집
콘텍스트 메뉴
「AL피더」 란
68302-KLU-00
►
「AL 피더」 란의 설명
조건 AL 피더란의 표시
AL 피더 사용가능 부품 S, M, L, LL
AL 피더에 대응하지 않는 피더타입 ---
AL 피더사용여부 판별 리스트의 「Feeder Type」 , 「AL 피더」 란이 「FALSE」 및
미등록 부품
불가 ( 미등록 )
AL 피더사용여부 판별 리스트의 「AL 피더」 란이 「FALSE」 로 등록되어 있는 부품 불가
█
옵션설정
전술의 콘텍스트 메뉴에 「AL 피더 사용여부 판별 리스트에 등록 (A)」 표시시키는 조건은 다음과 같습니다 .
•
「옵션설정」 - 「기능」 - 「AL 피더 사용여부 판별 리스트를 사용한다」 체크박스에 체크되어 있다
•
기판 편집시 , 오프라인 (BoardEditor) 으로 편집했다
•
부품 데이터베이스 편집시 , 고객 데이터베이스를 편집했다
n
요점
장비내의 [ 편집 ] 기능으로 작업할 경우 , [ 옵션 ] 설정이 없으므로 , 「AL 피더 사용여부 판별 리스트」 는 비표시로 됩니다 .
