2. 운전 준비 3-23 제 3 장 셋업 6 테이프의 장착 상태를 확인합니다 . 다음의 LED 의 상태가 확인되면 , 테이프는 올바르게 장착되어 있습니다 . 1. 테이프의 삽입이 검지되면 , 노란색 LED 가 1 초정도 점등합니다 . 2. 노란색과 녹색 LED 가 4 초간 동시에 점멸하므로 , 이 때 화면을 확인합니다 . 3. 프리셋 요구가 있으면 , 화면상의 피더의 장착부분이 자홍색 테두리…
2. 운전 준비
3-22
제
3
장
셋업
4
AL 피더를 장착합니다 . ( 신규세팅 )
Step3 에서 스캔한 ID 에 의해 특정된 피더 세팅위치의 LED 가 연속점멸합니다 .
1. 연속점멸하고 있는 LED 의 피더세팅 위치에 AL 피더를 세팅합니다 .
2. 프리셋 홀더를 장착위치에 거치합니다 .
3. 프리셋 홀더에 신규 또는 보충할 테이프 릴을 세팅합니다 .
5
테이프를 로딩 유닛에 삽입합니다 .
1. 로딩 유닛을 약간 앞쪽으로 당겨서 , 테이프 세팅부가 열리지 않도록 합니다 .
2. 테이프 클램프 레버를 내리고 로딩 유닛을 앞쪽으로 당겨서 빼 주십시오 .
3. 다음 그림과 같이 테이프 클램프 레버를 내린 상태에서 테이프를 로딩 유닛의 세팅 영역까지 삽입합니다 .
4. 테이프 클램프 레버를 내린 상태로 로딩 유닛을 피더쪽에 삽입하고 , 클램프 레버에서 손을 뗍니다 .
n
요점
・
로딩 유닛이 피더의 안쪽까지 확실하게 삽입되어 있지 않으면 , 로딩 에러가 발생하는 원인이 됩니다 .
・
테이프 피더의 장착에 관한 자세한 내용은 제 2 장
「2.1
테이프의
장착
」
을 참조해 주십시오 .
테이프의 세팅
사용중인 테이프
로딩 유닛
테이프 클램프 레버
테이프 클램프 레버가
내려져 있는 상태
<테이프 세팅 영역>
이 범위내에 테이프의
선단을 끼운다
67309-KLU-00
2. 운전 준비
3-23
제
3
장
셋업
6
테이프의 장착 상태를 확인합니다 .
다음의 LED 의 상태가 확인되면 , 테이프는 올바르게 장착되어 있습니다 .
1. 테이프의 삽입이 검지되면 , 노란색 LED 가 1 초정도 점등합니다 .
2. 노란색과 녹색 LED 가 4 초간 동시에 점멸하므로 , 이 때 화면을 확인합니다 .
3. 프리셋 요구가 있으면 , 화면상의 피더의 장착부분이 자홍색 테두리로 표시됩니다 .
4. 장착이 완료되면 , 녹색 LED 가 점등하며 , 화면상의 자홍색 테두리가 없어집니다 .
참고
프리셋 요구에 관한 상세한 내용은 후술의
「2.3.3
그외의
기능
(IT
옵션
)」
을 참조해 주십시오 .
자홍색 테두리가 없어진다
완료전
완료후
노란색과 녹색 LED가 4초간 점멸노란색 LED가 1초간 점등
녹색LED 점등
장착완료 상태
테이프 장착 완료
IT Option 사용
67312-KLU-00
7
운전을 시작합니다 .
오퍼레이션 패널의 「START」 버튼을 누르면 , 테이프가 흡착위치까지 로딩되며 운전이 시작됩니다 .
2. 운전 준비
3-24
제
3
장
셋업

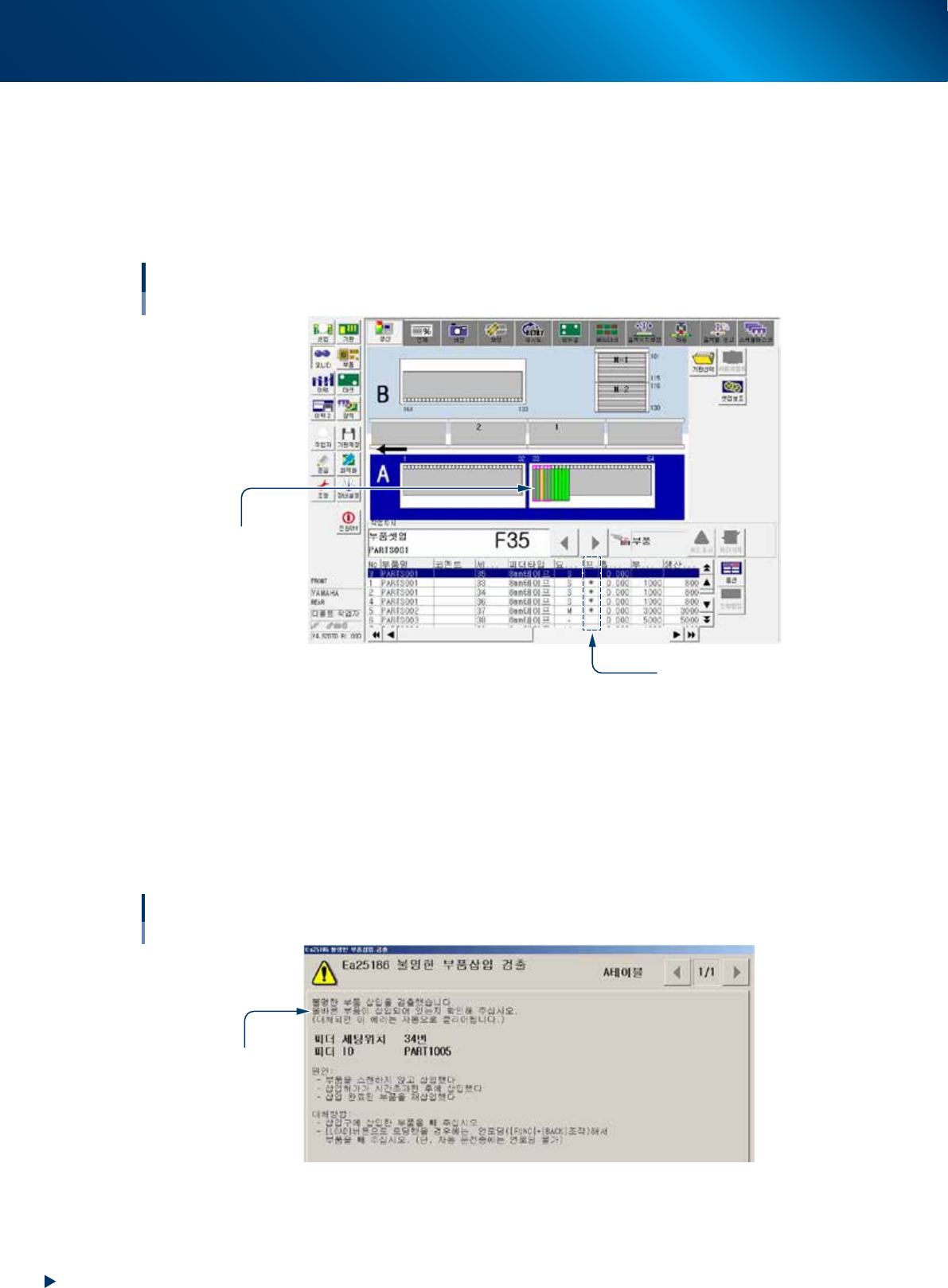

2.3.3 그외의 기능 (IT 옵션 )
►
프리셋 요구 표시
프리셋이 요구되어 , 실행이 가능할 경우는 [ 모니터 ]- 「생산」 화면은 다음과 같이 표시됩니다 .
•
「프리셋 요구」 란에 「
✳
」 가 표시됩니다 .
•
피더 배치 화면상에 자홍색 테두리가 표시됩니다 .
프리셋 요구
프리셋 요구
자홍색 테두리
68310-KLU-00
►
불명한 부품삽입 검지
삽입검지는 모든 상태 ( 운전중 / 리셋중 / 비상정지중 ) 에서 감지하며 , 미조회 부품은 자동 로딩되지 않습니다 .
•
장비에 AL 피더가 장착되어 있으며 , 부품의 셋업요구가 없는 AL 피더에 테이프를 삽입했을 경우 , 미허가 삽
입으로 경고합니다 .
•
미허가 삽입이 검지되면 작업자가 에러를 확인하고 해당하는 피더를 탈착하면 클리어됩니다 .
•
탈착한 AL 피더를 올바른 위치에 장착할 경우는 , 재차 부품과 피더를 스캔해서 조회할 필요가 있습니다 .
불명한 부품삽입 검출
메시지 내용
68311-KLU-00
