1. 사용전의 준비 3-8 제 3 장 셋업 1.4 셋업확인과 셋업일람 출력 1.4.1 피더뷰어에서의 AL 피더 정보확인 다음과 같이 피더뷰어에서 AL 피더 사용가능 부품이 , 어떤 장비에 배치되어 있는지 확인할 수가 있습니다 . • [ 표시 ]-[AL 피더 사용여부 판별표시 ] 또는 이 아이콘을 클릭하면 , AL 피더 사용여부 정보와 함께 화면 상의 피더가 AL 피더 사용가능 부품은 파란색 …
1. 사용전의 준비
3-7
제
3
장
셋업
█
배치 결정방법
AL 피더와 SS/ZS 피더의 배치를 결정하기 위한 방법을 장비별로 설정합니다 . 「배치 허가 / 금지」 에서 「허가」
로 설정된 피더가 존재하는 장비의 경우에만 편집이 가능합니다 .
참고
「셋업작업」 이란 , 「피더의 탈장착」 , 「테이프 커트」 , 「피더 ID 바코드 스캔 ( 셋업검증 )」 을 의미합니다 .
배치 결정방법 내용 실시 이미지
작업성 고려
피더의 셋업작업이 가능
하도록 배치가 결정됩니
다.
：AL피더
<재배치 전> <재배치 후>
：ZS/SS
영역구분
AL 피더의 배치영역과
SS/ZS 피더의 배치영역
이
플레이트내에서 나눠집니
다.
<재배치 전> <재배치 후>
：AL피더 ：ZS/SS
프리
AL 피더 , SS/ZS 피더에
관계없이 배치를 결정합
니다 .
종래의 최적화와 같습니다 .
c
주의
・
AL 피더의 최적화를 실행하기 위해서는 , 옵션설정의 「AL 피더 사용여부 판별 리스트를 사용한다」 가 유효할 필요가 있습
니다 .
・
장비내에서 최적화를 실행할 경우 , 옵션설정이 없으므로 AL 피더의 최적화를 실행할 수 없습니다 .
・
데이터에 따라 다릅니다만 , AL 피더의 최적화를 실행하면 사이클 타임이 0.6~1.9% 저하될 경우가 있습니다 .
1. 사용전의 준비
3-8
제
3
장
셋업
1.4 셋업확인과 셋업일람 출력
1.4.1 피더뷰어에서의 AL 피더 정보확인
다음과 같이 피더뷰어에서 AL 피더 사용가능 부품이 , 어떤 장비에 배치되어 있는지 확인할 수가 있습니다 .
•
[ 표시 ]-[AL 피더 사용여부 판별표시 ] 또는 이
아이콘을 클릭하면 , AL 피더 사용여부 정보와 함께 화면
상의 피더가 AL 피더 사용가능 부품은 파란색 , 사용불가 부품은 흰색으로 표시됩니다 .
•
부품 리스트의 「AL 피더」 란에 AL 피더 사용가능 부품의 테이프 가이드 사이즈가 표시됩니다 .
•
AL 피더에 대응하지 않는 피더 타입은 「
---
」 으로 표시됩니다 .
•
AL 피더 사용여부 판별 리스트에서 「FALSE」 로 등록되어 있는 경우는 「불가」 로 표시됩니다 .
•
AL 피더 사용여부 판별 리스트에 등록되어 있지 않으며 , 피더의 설정이 「FALSE」 로 되어 있는 경우는
「불가 ( 미등록 )」 로 표시됩니다 .
피더뷰어
AL피더 정보확인
테이프가이드 사이즈 표시
아이콘
68304-KLU-10
1. 사용전의 준비
3-9
제
3
장
셋업

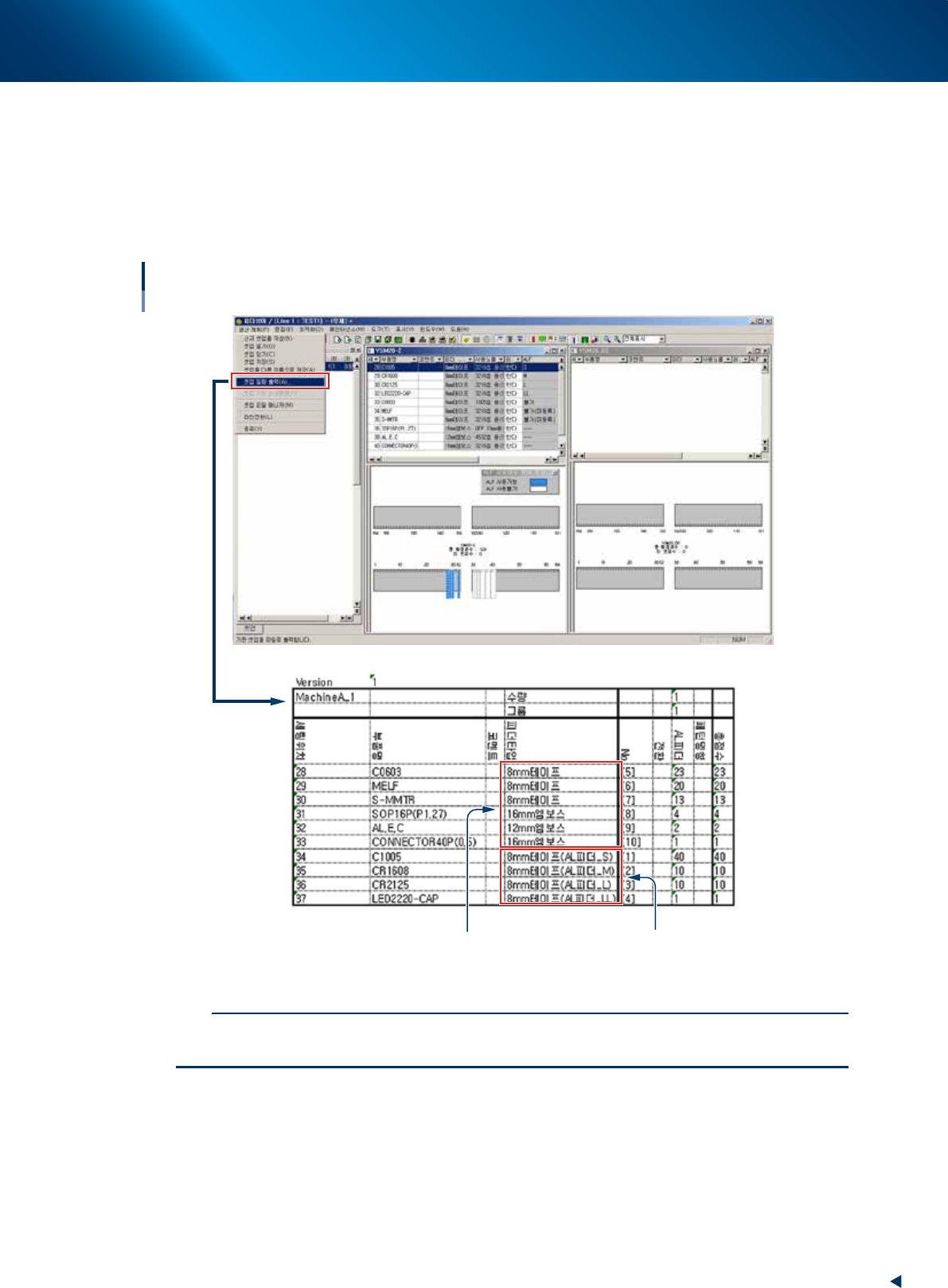

1.4.2 셋업일람 출력에서의 AL 피더정보확인
부품의 AL 피더 사용여부 정보는 , 셋업일람 출력에서도 확인할 수가 있습니다 .
•
AL 피더 사용가능 부품은 , 셋업일람 출력의 「피더타입」 란에 AL 피더의 사이즈가 기재됩니다 .
•
AL 피더 사용불가 부품은 , 피더타입만이 기재됩니다 .
•
셋업일람은 피더뷰어의 [ 생산계획 ]-[ 셋업일람 출력 ] 에서 출력할 수 있습니다 .
셋업 일람 출력
AL피더 정보확인
AL피더 사용가능 부품AL피더 사용불가 부품
68305-KLU-10
c
주의
셋업 일람 출력으로 AL 피더 정보를 확인하기 위해서는 , 옵션설정의 「AL 피더 사용여부 판별 리스트를 사용한다」 가 유효
할 필요가 있습니다 .
