제 2 장 테이프의 취급방법 목차 1. 테이프의 세팅준비 2-1 1.1 테이프의 컷팅 ............................................... 2-1 1.1.1 새 테이프의 경우 2-1 1.1.2 다시 로딩할 경우 2-2 1.1.3 테이프 컷팅위치에 관한 주의점 2-3 1.2 테이프의 선단 처리 ......................................…
제 2 장 테이프의 취급방법
목차
1. 테이프의 세팅준비 2-1
1.1 테이프의 컷팅 ............................................... 2-1
1.1.1 새 테이프의 경우 2-1
1.1.2 다시 로딩할 경우 2-2
1.1.3 테이프 컷팅위치에 관한 주의점 2-3
1.2 테이프의 선단 처리 ......................................... 2-4
1.2.1 테이프의 컷팅 방법 2-5
1.2.2 테이프의 선단 접기 2-6
2. 테이프의 장착과 분리 2-7
2.1 테이프의 장착 ............................................... 2-7
2.1.1 IT 옵션이 있을 경우 2-7
2.1.2 IT 옵션이 없을 경우 2-9
2.2 테이프의 분리 ............................................. 2-11
1. 테이프의 세팅준비
2-1
제 2 장 테이프의 취급방법
1. 테이프의 세팅준비
1.1 테이프의 컷팅
테이프의 선단은 , 테이프의 종류 또는 사용 상태에 따라서 다음과 같이 컷팅해 주십시오 .
1.1.1 새 테이프의 경우
►
진송피치 :2mm
부품이 들어 있는 포켓과 같은 열의 전송구멍 ( 포켓과 같은 열의 전송구멍이 없을 경우는 그 다음 전송구멍 ) 을
세어서 네번째의 전송 구멍의 측면 위치를 컷팅합니다 .
►
진송피치 :4mm
부품이 들어 있는 포켓의 그 다음 전송 구멍을 세어서 네번째 전송구멍의 중앙을 컷팅합니다 .

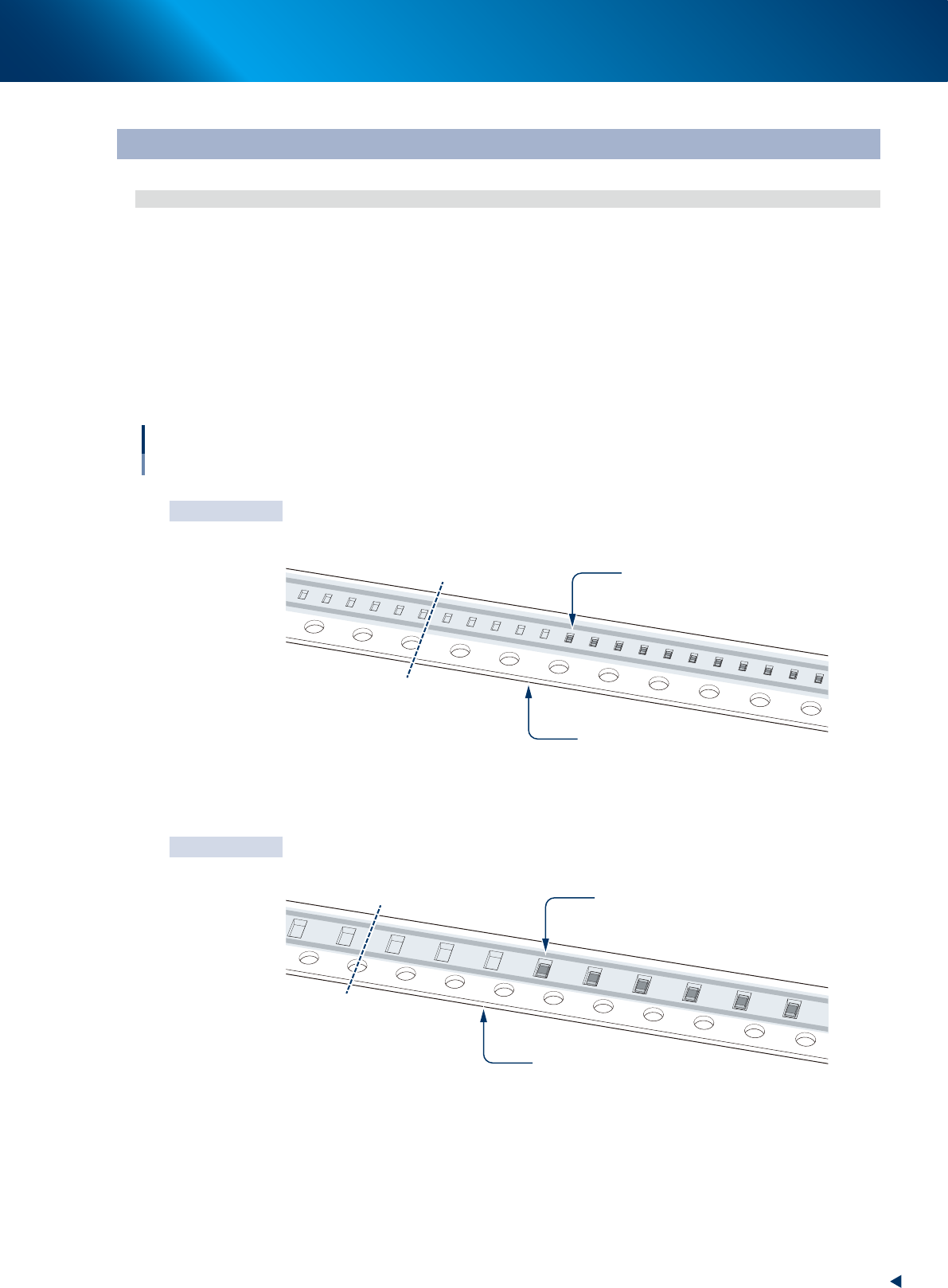

테이프 컷팅 위치
새 테이프의 경우 (테이프 폭 : 8mm)
로딩 완료시 정지위치
흡착시작 위치
컷팅위치 ： 전송구멍 측면
흡착시작 위치
컷팅위치 ： 전송구멍 측면
전송피치 2mm
전송피치 4mm
2
1
3
4
1
2
3
4
로딩 완료시 정지위치
흡착시작 위치
컷팅위치 ： 전송구멍 중앙
67200-KLU-00
