1. Auto Loading Feeder 의 사양 5-2 제 5 장 사양 1.3 테이프의 로딩 및 자동교체 소요시간 No. 항목 사양 내용 1 테이프 로딩시간 약 5 초 테이프 선단을 ALF 의 소정위치에 세팅한 후 , 로딩동작을 시작하고 나서 흡착위치로 테이프의 전송이 완료될 때까지의 소요시간 2 테이프 자동전환 시간 약 8 초 생산 운전중에 선행 테이프의 부품이 소진되고 , 후속의 세팅완…
1. Auto Loading Feeder 의 사양
5-1
제 5 장 사양
1. Auto Loading Feeder 의 사양
다음과 같이 AL 피더 (Auto Loading Feeder 는 이후 AL 피더라고 함 ) 의 사양에 대해서 설명합니다 .
1.1 기본사양
항목 내용 비고
외형 사이즈 (mm) Ｌ 548 × W 11.5 × H 280
중량 (kg) 1.5
대응 기종
YSM20, YSM20W, YSM20R, YSM40R
YSM10, YS24, YS12, YS12P/F
YSM40, YS24X, YS100, YS88 등
테이프커터가 없는 사양은 대응불가
YS100FNC 헤드 사양은 대응불가
대응 캐리어 테이프 사양
재질 ： 종이
폭 ： ８mm
최대두께 ： 1mm
제한사항 있음
전송피치 설정 2mm / 4mm
대응 릴 사양 폭 14.4mm 이하 φ 382mm 이하
프리셋 홀더 사용시의 폭
13.6mm 이하
8mm 환산 장착 점유폭 12mm 피치 /ALF 1 개
로딩 가능 최소 테이프 길이 400mm 이상
예비부품 자동공급 대응가능
테이프 말단 빈 포켓 최대길이
300mm 이하 IT-Option 사용시 600mm 이하
피더종류 ( 대응부품 ) S(1005), M(1608), L(2012), LL(3216) 테이프 가이드로 사이즈 변경 불가
n
요점
상기 대응 기종에 관한 상세한 내용은 , 납입 사양서를 참조해 주십시오 .
1.2 피더타입과 대응부품
타입
테이프 폭 (8mm)
×전송피치
테이프
종류
표준세트
릴 외경×폭
외형치수 (mm)
커버 테이프
융착폭 (mm)
대응부품 사이즈
S 2mm
종이 φ 180 × 14.4mm
0.6 < X <= 1.0
0.3 < Y <= 0.85
1.4 이상 1005
M 2mm, 4mm
1.0 < X <= 1.6
0.3 < Y <= 1.6
2.1 이상 1680
L 2mm, 4mm
1.6 < X <= 2.0
0.3 < Y <= 2.0
2.6 이상 2012
LL 2mm, 4mm
2.0 < X <= 3.2
0.3 < Y <= 2.5
3.8 이상 3216
n
요점
・
스플라이싱 테이프를 사용하면 , 흡착오류가 발생할 수 있으므로 , 사용하지 마십시오 .
・
스플라이싱부의 이음매 검출은 할 수 없습니다 .
1. Auto Loading Feeder 의 사양
5-2
제 5 장 사양
1.3 테이프의 로딩 및 자동교체 소요시간
No. 항목 사양 내용
1 테이프 로딩시간 약 5 초
테이프 선단을 ALF 의 소정위치에 세팅한 후 , 로딩동작을 시작하고 나서
흡착위치로 테이프의 전송이 완료될 때까지의 소요시간
2 테이프 자동전환 시간 약 8 초
생산 운전중에 선행 테이프의 부품이 소진되고 , 후속의 세팅완료 테이프
와 자동으로 교체하는데 소요되는 시간
n
요점
・
테이프의 종류와 전송피치에 따라 소요시간은 다소 달라집니다 .
・
테이프의 자동교체 시간에는 부품이 소진된 선행 테이프의 배출 시간도 포함됩니다 .
2. 테이핑 사양
5-3
제 5 장 사양
2. 테이핑 사양

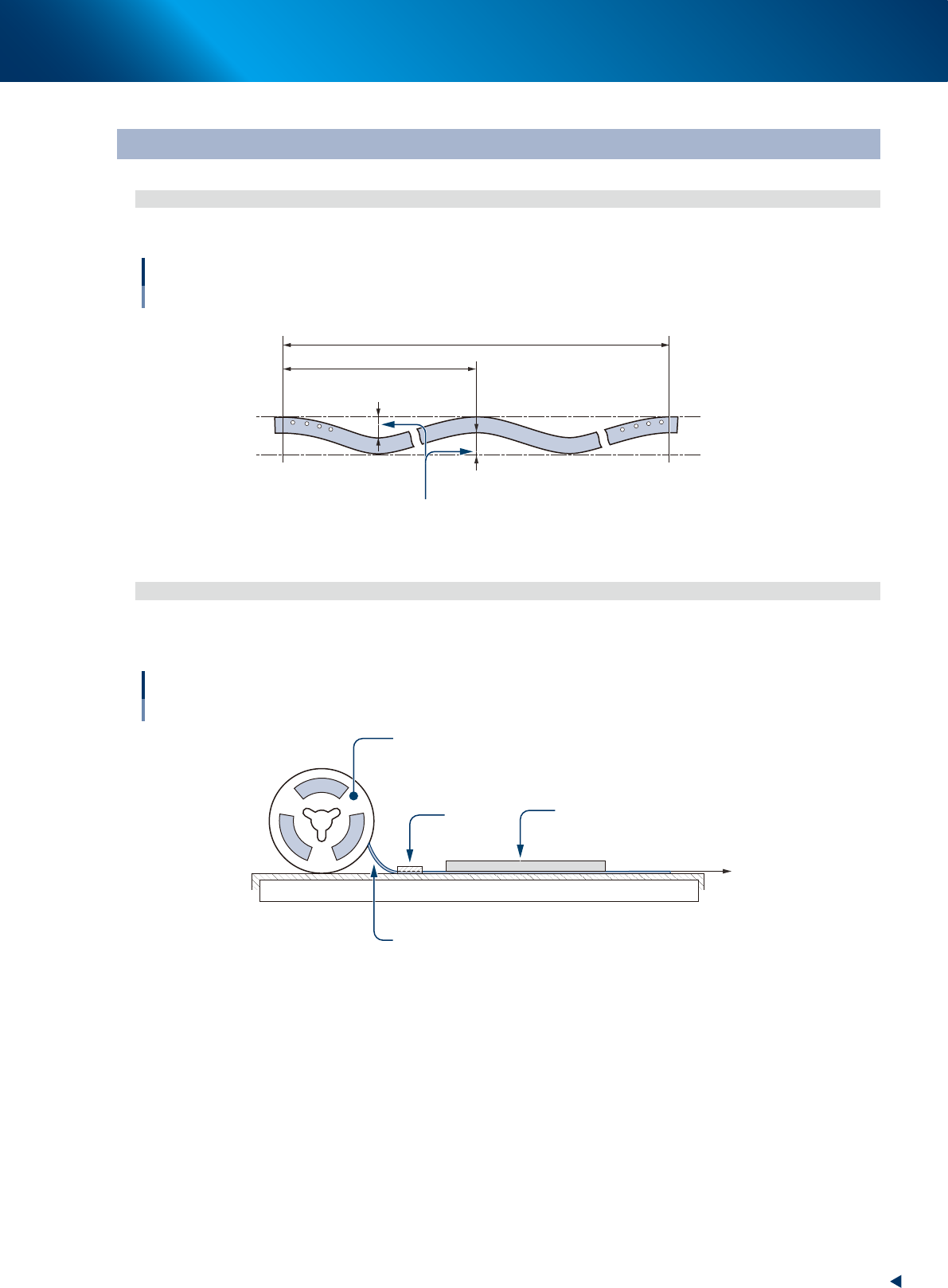

2.1 테이프의 만곡 허용 상한치
테이프 길이 250mm 간격으로 , 100mm 당 1mm 이하일 것 .
테이프의 만곡허용 상한
100mm
1mm 이하
250mm
단위 ： mm
67500-KLU-00
2.2 강도 측정방법
테이프의 한쪽 단을 고정하고 , 다른 단에 1N(102gf) 의 힘을 가해서 당깁니다 . 테이프 위에 무게추를 겸한 눈금이
있는 누명 플라스틱 판자를 올려서 측정합니다 .
테이프 강도 측정방법
테이프 릴
1N의 힘(102gf)
1N : 102gf
테이핑 테이프
고정점
무게추를 겸한 눈금이 있는 투명 플라스틱 판자
67501-KLU-00
