2. 운전 준비 3-20 제 3 장 셋업 2.3.2 부품셋업 순서 (IT 옵션 ) 여기에서는 , IT 옵션을 사용해서 부품을 셋업하는 순서에 대해서 설명합니다 . 또한 , 다음의 순서는 AL 피더 사용여부 판별 리스트의 설정 , AL 피더의 최적화 실시 , 셋업 일람 출력이 완료되어 있으며 , AL 피더의 배치도 완료되어 있는 상태에서의 설명입니다 . 1 보충시킬 테이프 릴을 준비합니다 . …
2. 운전 준비
3-19
제
3
장
셋업
2.3 부품셋업 (IT 옵션 )
2.3.1 부품셋업의 흐름 (IT 옵션 )
IT 옵션을 사용한 테이프 릴 부품의 셋업작업의 흐름에 대해서 다음과 같이 설명합니다 .
운전시작
LED 연속점멸
부품ID 스캔
로딩 유닛에 삽입
장착상태 확인
AL피더 장착
사용중인 테이프
로딩유닛에서 하단으로 내린다
신규세팅 또는 부품보충
[모니터] -「생산」화면
새 테이프
AL피더 사용여부 판별 리스트
AL피더 최적화
셋업 일람 출력
Y.FacT (P-TOOL)
[모니터] - 「생산」 화면 또는
「부품보기」 화면을 확인하고
피더 세팅위치에 AL피더를 장착
부품 셋업작업의 흐름
IT옵션을 사용한 부품셋업
사전준비
테이프 커트, 선단접기
셋업작업 시작
릴 부품의 세팅
신규세팅?
테이프 릴 준비
NO
YES
67311-KLU-10
n
요점
AL 피더의 최적화는 , AL 피더이외의 피더와 혼재해서 세팅되어 있을 경우 , 구조상 버튼조작 등의 사용불편을 막기위해 피더
의 배치를 자동적으로 변경합니다 . 또한 , 이 기능을 사용하기 위해서는 옵션의 P-Tool(Y.FacT) 이 필요합니다 .
2. 운전 준비
3-20
제
3
장
셋업
2.3.2 부품셋업 순서 (IT 옵션 )
여기에서는 , IT 옵션을 사용해서 부품을 셋업하는 순서에 대해서 설명합니다 .
또한 , 다음의 순서는 AL 피더 사용여부 판별 리스트의 설정 , AL 피더의 최적화 실시 , 셋업 일람 출력이 완료되어
있으며 , AL 피더의 배치도 완료되어 있는 상태에서의 설명입니다 .
1
보충시킬 테이프 릴을 준비합니다 .
1. [ 모니터 ] 버튼을 누르고 , 「생산」 탭을 선택합니다 .
2. 「작업지시」 란의 부품명 및 피더 세팅위치와 , 부품리스트에서 요구 사이즈를 확인합니다 .
[모니터] - 「생산」 화면
요구 사이즈
부품명, 피더세팅 위치
AL피더 미사용
요구 사이즈
S
S
S
M
－
68308-KLU-00
2. 운전 준비
3-21
제
3
장
셋업
2

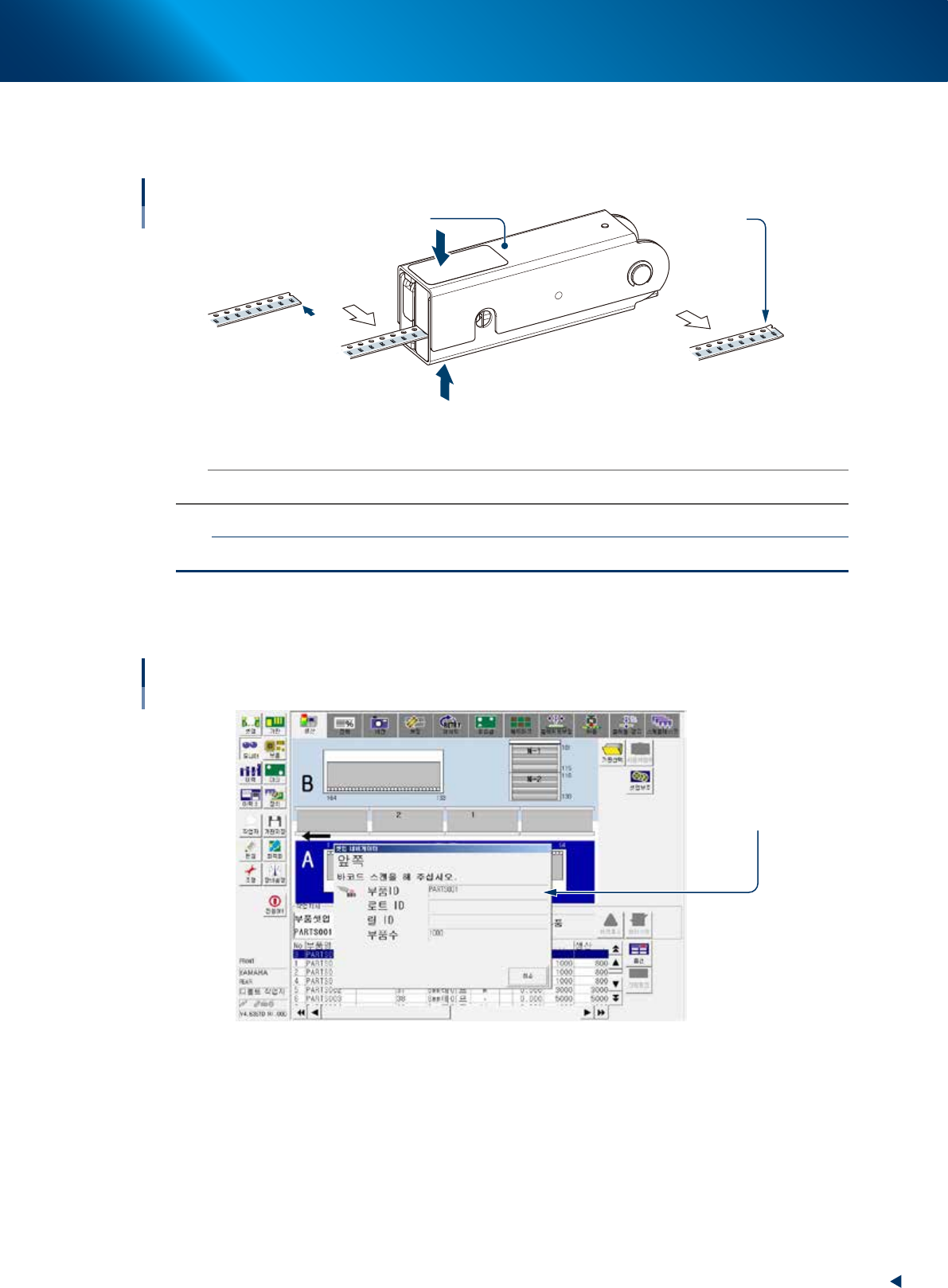

테이프의 선단처리를 합니다 .
테이프 선단을 컷팅하고 , 선단접기를 실시해 주십시오 .
테이프 선단처리
테이프 컷팅 방향(포켓쪽)
선단접기 완료상태
선단접기 지그
테이프 협착
67307-KLU-00
n
요점
테이프의 컷팅방법 및 선단접기 방법에 관해서는 , 제 2 장
「1.2
테이프의 선단 처리
」
를 참조해 주십시오 .
c
주의
테이프의 선단처리를 정확하게 실시하지 않으면 , 부품을 원활하게 로딩할 수 없게 될 가능성이 있습니다 .
3
부품 ( 릴 )ID 를 스캔합니다 .
바코드 리더로 보충할 부품 ( 릴 )ID 를 스캔해 주십시오 .
부품ID 스캔
이 ID로 세팅위치가 특정된다
68309-KLU-00
