3. 조작 패널
3-26
제
3
장
셋업
█

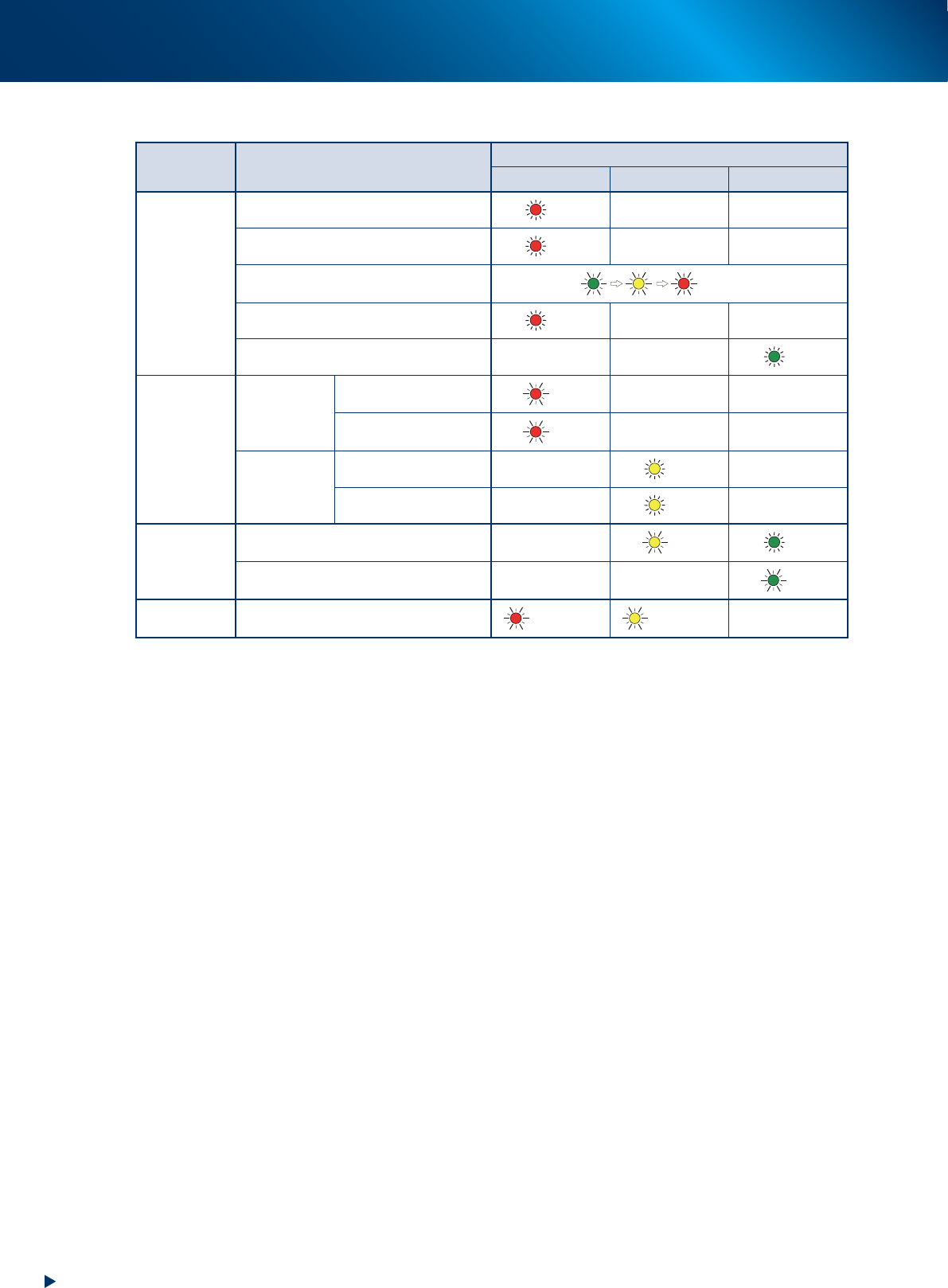

LED 의 점등패턴과 상태표시
상태 상세내용
LED 상태
빨간색 LED 노란색 LED 녹색 LED
셋업전환
미셋업 ( 탈착요구 )
점등
오셋업
점등
세팅위치 지정
연속점멸
정부품 세팅 신뢰성 NG
점등
셋업완료 세팅위치
점등
부품소진
잔량정지 상태
잔량정지 ( 부품소진 )
점멸
대체부품으로 이행
점멸
재시도 초과
흡착 , 인식에러 정지
점등
대체부품으로 이행
점등
부품소진 경고
부품소진 경고
점멸
점등
프리셋
점멸
피더 에러
점멸
(고속)
점멸
(고속)
「정부품 세팅 신뢰성 NG」 란 , 정확한 부품이 세팅되어 있으나 , 셋업체크 미실시로 인해 사용할 수 없는 상태를 말합니다 .
3. 조작 패널
3-27
제
3
장
셋업
3.2 센서의 검지상태와 동작

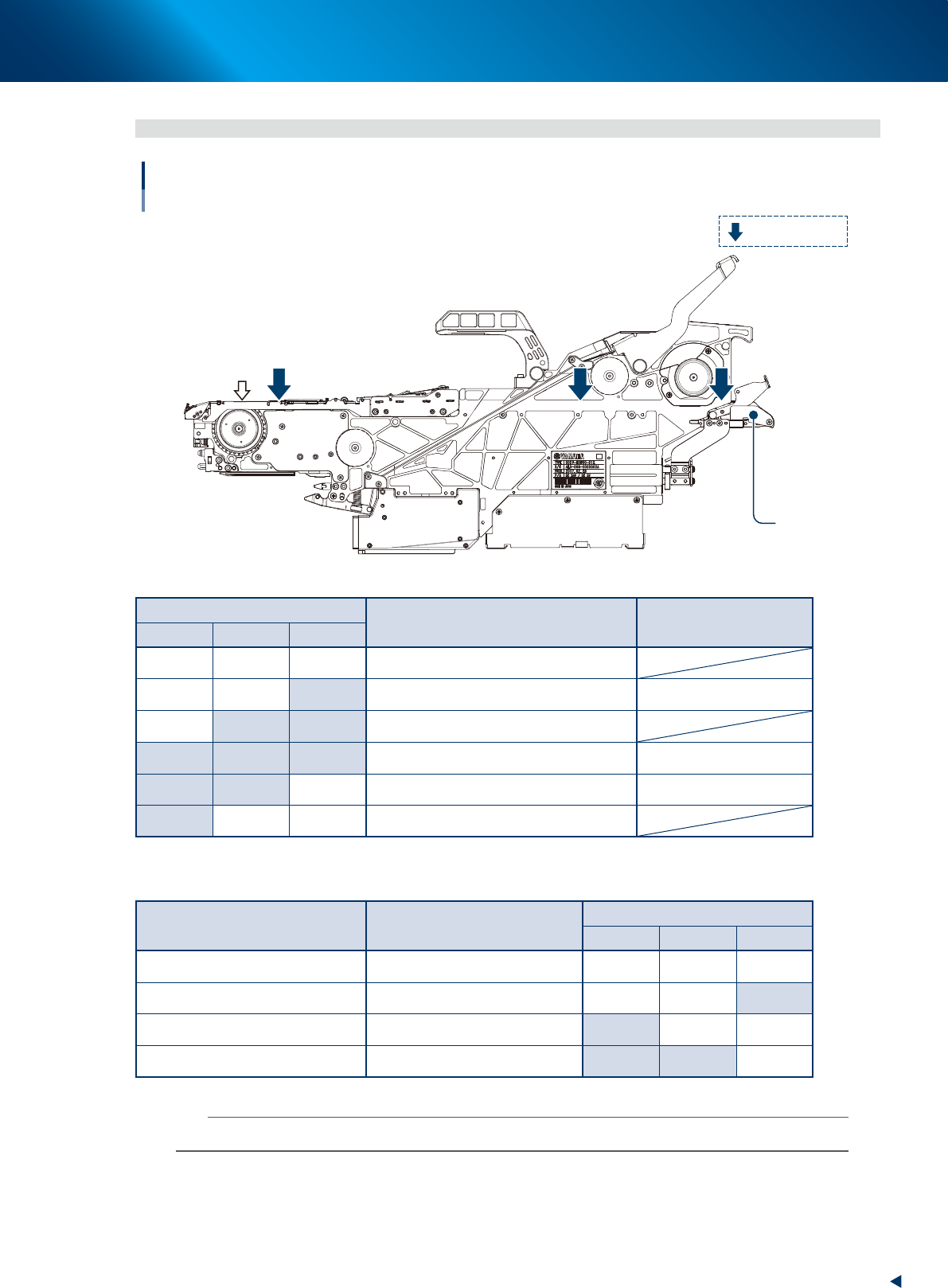

테이프 검출센서 배치
：테이프 검출센서
로딩 유닛부
흡착위치
1
2
3
67314-KLU-00
센서 번호
상태 가능한 동작
1( 선단 ) 2( 중앙 ) 3( 입구 )
OFF OFF OFF 센서로 인한 테이프의 검출이 없음
OFF OFF ON 센서 3 에서 보충 테이프를 검출 테이프 로딩
OFF ON ON 보충 테이프를 흡착위치까지 로딩 중
ON ON ON 센서로 인한 테이프의 검출 흡착동작
ON ON OFF 센서 1 과 센서 2 에서 테이프 검출 흡착동작 , 언로딩
ON OFF 센서 1 만 테이프 검출 ( 테이프 말단 )
█
피더의 동작 및 센서의 검출상태
버튼조작 피더의 동작
센서에 의한 테이프 검출상태
1( 선단 ) 2( 중앙 ) 3( 입구 )
[FEED] 버튼 1 회누름 앞쪽으로 1 피치 (2mm) 만큼 전송 no care no care no care
[LOAD] 보튼 1 회 누름 테이프를 흡착위치까지 전송 OFF OFF ON
[FUNC]+[FEED] 1 회 누름 테이프를 앞쪽으로 배출 ON no care no care
[FUNC]+[BACK] 1 회 누름 테이프를 뒤쪽으로 배출 ON ON OFF
n
요점
상기의 버튼은 , 자동운전 중에는 조작할 수 없습니다 .
3. 조작 패널
3-28
제
3
장
셋업
3.3 버튼의 단독조작
다음과 같이 로딩 또는 언로딩 조작을 단독으로 실행할 때의 설명입니다 . 생산중에는 부품이 소진된 테이프가 자동
으로 배출되며 , 후속 릴 수납부에 세팅되어 있는 새로운 테이프가 자동으로 로딩됩니다 .
3.3.1 테이프의 로딩
►
로딩의 단독조작 조건
•
테이프의 검출센서 1 및 2 가 OFF 로 되어 있을 것 .
•
검출센서 1 에서 2 와의 사이에 테이프가 없을 것 .
1
로딩 유닛에 테이프를 세팅합니다 .
보충할 테이프의 선단부를 로딩 유닛의 삽입위치에 세팅해 주십시오 .
2
[LOAD] 버튼을 누릅니다 .
피더 조작 패널의 [LOAD] 버튼을 누르면 , 자동적으로 테이프가 로딩되어 흡착위치에 세팅됩니다 .

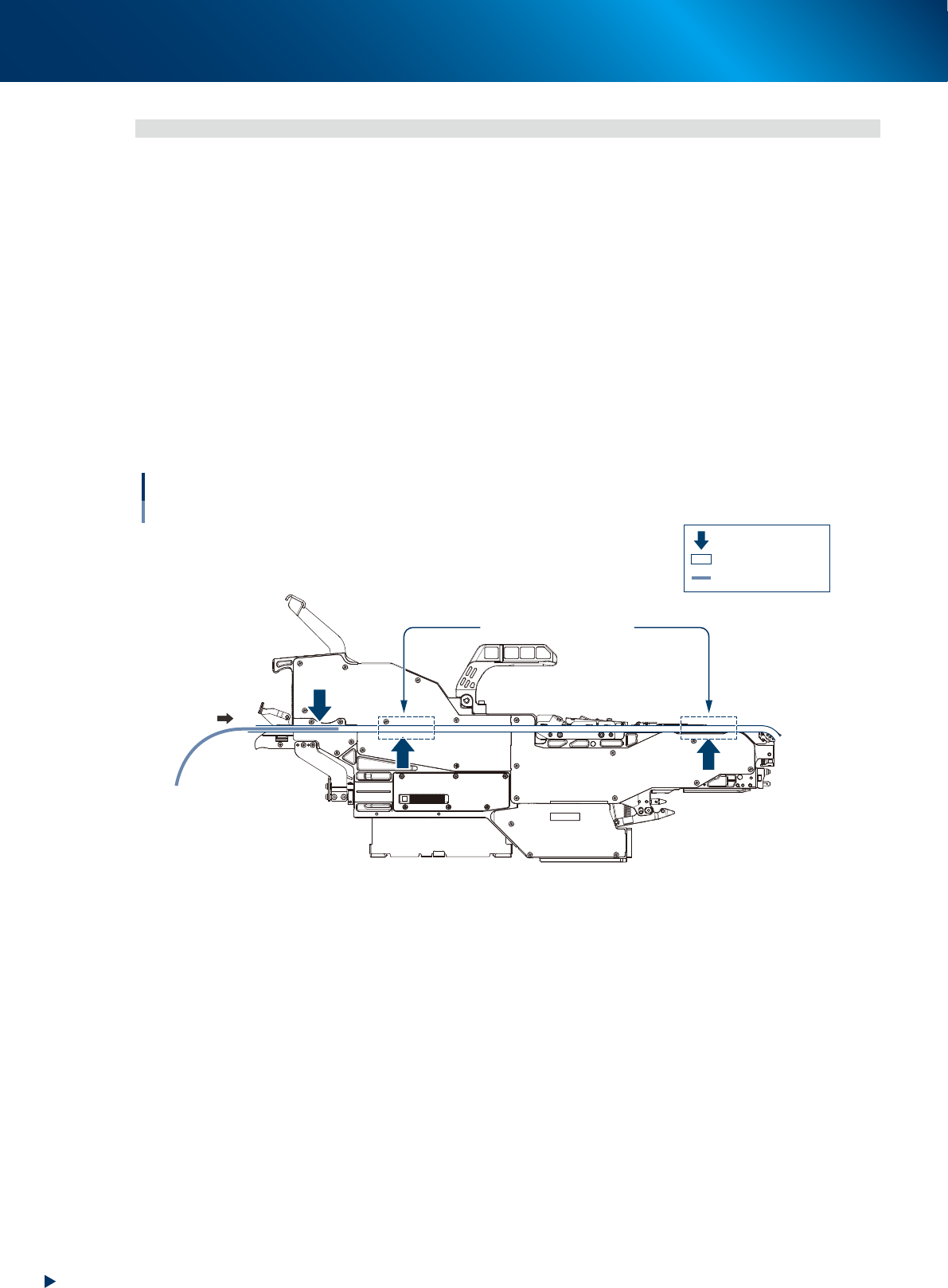

테이프의 로딩
： 테이프 검출센서
： 테이프 이동경로
： 테이프
이 주변에 테이프가 없을 것
1
2
3
67315-KLU-00
