1. 개요 1-4 제 1 장 개요 █ 로딩 유닛부 로딩 유닛은 테이프 부품을 보급할 때 슬라이드 시켜서 사용합니다 . 로딩 유닛부 슬라이드 샤프트 테이프 세팅위치 테이프 클램프 레버 테이프 클램프 롤러 67103-KLU-00 █ 테이프 가이드부 테이프 가이드부 플레이트 롤러 판스프링 마그넷 67104-KLU-00 n 요점 기본적으로 테이프 가이드는 유지보수 ( 청소 ) 시 , 또는 마모에 의…
1. 개요
1-3
제 1 장 개요
█
전용지그 ( 커버 테이프 체커 ) 로 AL 피더의 선정
전용지그를 사용해서 커버 테이프의 씰 부분과 포켓 사이즈를 확인해서 AL 피더의 선정과 적용가능 여부를 판단할
수가 있습니다 . 적용 조건은 다음과 같습니다 .
•
씰 너비 확인창으로 부터 부품 포켓의 엣지가 보일 것
•
씰 너비 확인창으로 부터 씰 부분이 보이지 않을 것
•
좌우의 씰 부분과 커버 테이프 체커의 사이에 클리어런스가 있을 것
커버 테이프 체커
씰 너비 확인용 지그
로케이트 핀
커버 테이프 체커
씰 부분
씰 너비 확인창
해당
비해당
비해당
부품포켓의 엣지가
보이지 않는다
부품포켓의 엣지는 보이며,
씰 부분은 보이지 않는다
씰 부분이 보인다
포켓부 (부품)
67102-KLU-00
1. 개요
1-5
제 1 장 개요
█

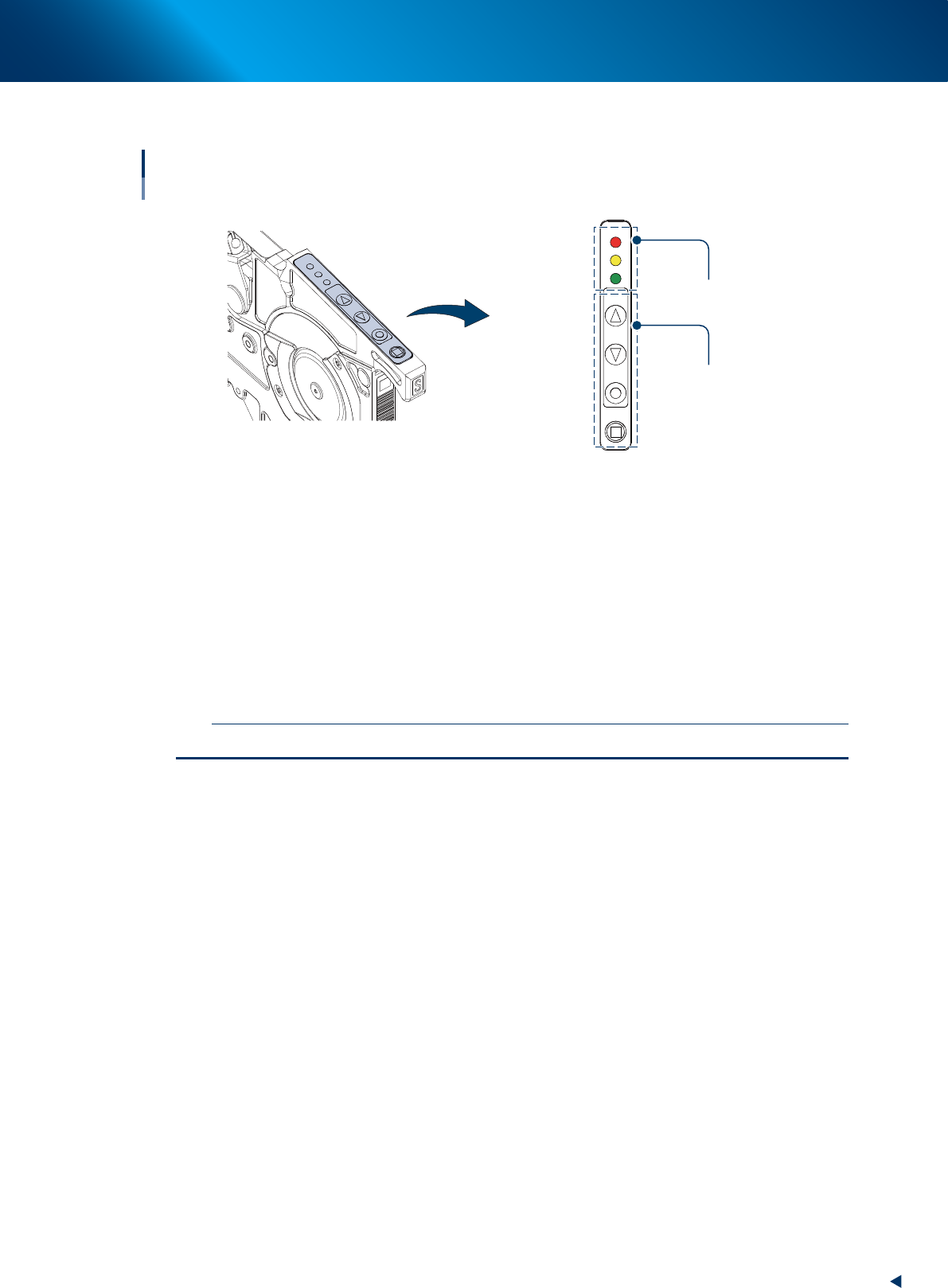

조작 패널부
LED1
LED2
LED3
FEED
BACK
FUNC
LOAD
조작패널 버튼과 LED
LED표시부
버튼 조작부
67105-KLU-00
►
LED 조작부
빨간색 , 노란색 , 녹색의 세가지 색이 점멸 , 점등해서 상태를 표시합니다 . 표시 내용은 , 주로 피더의 「셋업전환」 ,
「부품소진」 등을 나타냅니다 .
►
버튼 조작부
[FEED] 버튼 : 테이프를 보낼 경우에 사용합니다 . 이 버튼을 길게 누르면 , 연속 보내기 ( 전송 ) 가 가능합니다 .
[FUNC] 버튼 :[FEED] 버튼 또는 [BACK] 버튼을 조합해서 사용합니다 .
•
[FUNC]+[FEED] 버튼은 , 테이프 피더를 앞쪽으로 강제 배출시킵니다 .
•
[FUNC]+[BACK] 버튼은 , 테이프 피더를 뒤쪽으로 언로딩시킵니다 .
c
주의
[BACK] 버튼은 단독으로 사용할 수 없으므로 , [FUNC] 버튼과 조합해서 사용해 주십시오 .
